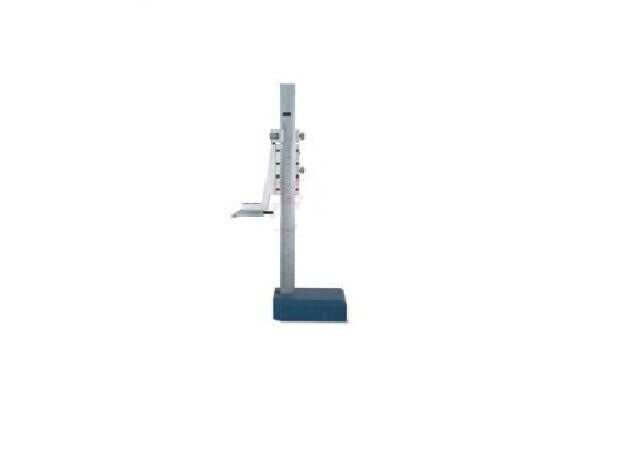

BMI 781300 Yükseklik Kumpası 300 mm / 0,02 mm

BMI 781300 Yükseklik Kumpası 300 mm / 0,02 mm, işlenmiş taban üzerinde dik kolon boyunca hareket eden ölçüm kafasıyla çalışan yükseklik kumpasıdır: 300 mm ölçüm kapasitesi, 0,02 mm okuma hassasiyeti.

Yükseklik kumpası ne işe yarar?

Parça yüzey plakası (pleyt) üzerine oturtulur, kumpas tabanı aynı plaka üzerinde kayar: böylece parça üzerindeki kademe, delik merkezi ve yüzey yükseklikleri ortak bir referansa göre ölçülür. Kafadaki çizme ucu ile parça üzerine paralel çizgi işaretlenir; kalıp, kalite kontrol ve tesviye işlerinin temel aletidir.

Doğru ölçüm

Taban ve pleyt yüzeyi talaştan temizlenmelidir: ince bir talaş bile bütün ölçüleri kaydırır. Kafa kilidi ölçüm ve çizme sırasında sıkılır. Ölçülen parça ve alet aynı sıcaklıkta olmalı, sıcak parçada ölçü büyür.

Bakım

Kolon ve kızak yüzeyleri ince yağ filmi ile korunur, kuru tutulmaz ve aşırı yağlanmaz. Alet devrilmeye karşı tabanından tutularak taşınır; düşen kumpasta taban ile kolon dikliği bozulur ve ölçü güvenilirliği kaybolur.

Neler öne çıkıyor?

• 300 mm ölçüm kapasitesi, 0,02 mm okuma
• İşlenmiş taban, dik kolon
• Çizme ucu ile paralel işaretleme
• Kalıp ve kalite kontrol işleri
• Alman markası BMI üretimi

Teknik özellikler

Sık sorulan sorular

Ölçüm kapasitesi nedir?
300 mm; okuma hassasiyeti 0,02 mm.

Nasıl kullanılır?
Parça ve kumpas aynı yüzey plakası üzerine konur; yükseklikler ortak referansa göre ölçülür.

Çizme yapar mı?
Yapar; kafadaki çizme ucu ile parça üzerine paralel çizgi işaretlenir.
