Proxxon Kt 150 Koordinat Sehpası 20150

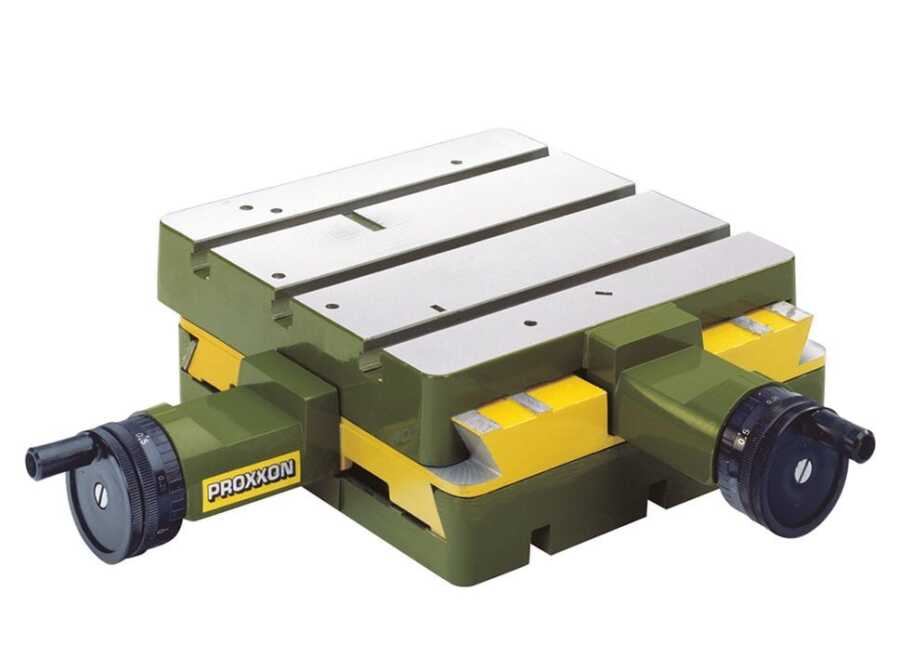

Proxxon KT 150 (20150) koordinat sehpası, Proxxon MB 140/S matkap standı ve TBM 220 sütunlu matkapla kullanılan, hassas işlenmiş kırlangıç kuyruğu kızaklı çapraz tabladır. 200 x 200 mm tablası 150 x 150 mm hareket eder; iki el çarkı ve ölçekli kadranla besleme ayarlanır (bir tur 2 mm, bir kademe 0,05 mm). 3 T-kanalı, 45° eğim dahil siper ve kıskaçlarla gelir. Ağırlığı 4,9 kg'dır.
Nerede kullanılır?
- Sütunlu matkapla hassas koordinat delme
- Hafif frezeleme ve oluk açma
- Metal, plastik ve ahşap işleme
- Model ve prototip atölyesi
Öne çıkan özellikler
- 200 x 200 mm tabla, 150 x 150 mm hareket
- 0,05 mm hassasiyetli kadran
- Kırlangıç kuyruğu kızak, kilitleme vidaları
- 3 T-kanal, siper ve kıskaçlar
Teknik özellikler
| Model | Proxxon KT 150 (20150) |
| Tabla | 200 x 200 mm |
| Hareket (X-Y) | 150 x 150 mm |
| Besleme | 1 tur = 2 mm, 1 kademe = 0,05 mm |
| Yükseklik | 75 mm |
| Ağırlık | 4,9 kg |
| Uyum | Proxxon MB 140/S, TBM 220 |
| Set içeriği | Siper (45° dahil), kıskaçlar, bağlantı vidaları |
| Barkod | 4006274201507 |
Nasıl seçilir ve kullanılır?
- Sehpayı matkap standının tabanına bağlantı vidalarıyla sabitleyin.
- İş parçasını T-kanallara mengene veya kıskaçla bağlayın.
- El çarklarıyla parçayı ölçekli kadrandan okuyarak konumlandırın.
- Frezelemede kızakları kilitleme vidalarıyla sabitleyip tek eksende ilerleyin.
Sık sorulan sorular
Koordinat sehpası ne işe yarar?
Parçayı X ve Y eksenlerinde ölçülü kaydırarak delikleri ve kanalları milimetrik hassasiyetle konumlandırmayı sağlar.
Frezeleme yapılır mı?
Üretici hafif frezeleme ve oluk açmada kullanılabildiğini belirtir; uygun freze uçlarıyla sığ pasolar alın.
Hangi makinelere uyar?
Proxxon MB 140/S Micromot matkap standı ve TBM 220 sütunlu matkapla uyumludur.
