Ritmo Elektra Light Elektrofüzyon Kaynak Makinesi 20-160 mm

Ritmo Elektra Light, Ø 20 - 125/160 mm aralığındaki PE elektrofüzyon fittingler (manşon, dirsek, te, redüksiyon) için geliştirilmiş, 7 kg ağırlığında, omuz çantasında taşınan kompakt bir elektrofüzyon kaynak makinesidir. Fitting barkodunu ISO 13950'ye uygun okuyucuyla okuyup kaynak gerilimini ve süresini kendisi ayarlar, ortam sıcaklığını otomatik telafi eder ve 325 kaynağın kaydını tutar. %60 çalışma oranında 1.300 W çeker, 3,5 - 4 kVA jeneratörle sahada çalışır.

Elektra Light ne işe yarar?

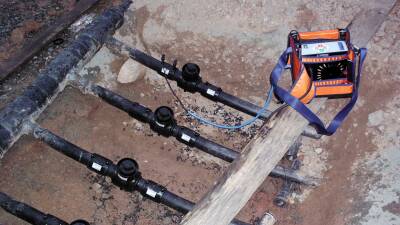

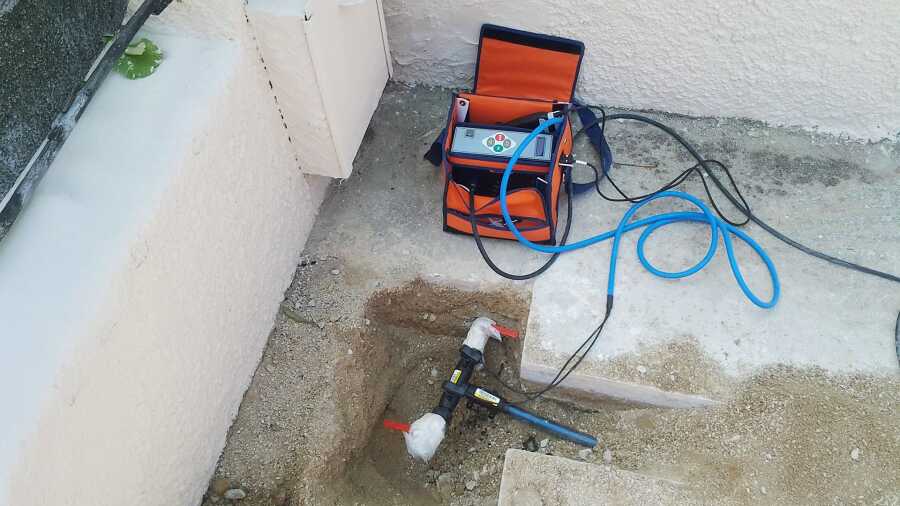

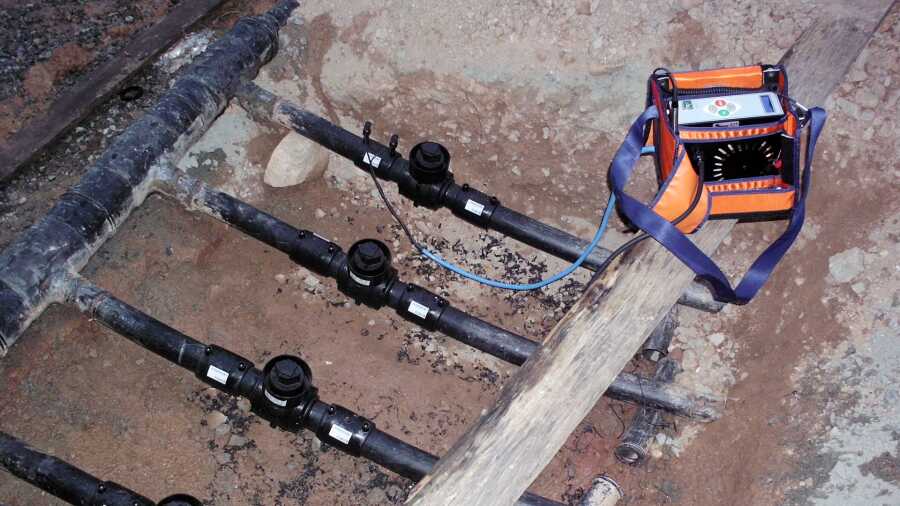

Elektrofüzyon kaynağında makine, fittingin içindeki direnç teline kontrollü akım verir; tel ısınır, boru ile fitting yüzeyi eriyerek kaynaşır. Sonuç, contasız ve boru malzemesiyle aynı dayanımda bir ektir. Elektra Light bu işi bina içi tesisat, bağlantı hatları, bahçe ve tarımsal sulama hatları ile küçük çaplı su ve gaz şebekesi onarımlarında yapar. Ritmo bu modeli serinin giriş seviyesi, hafif çözümü olarak konumlandırır.

Barkodla otomatik kaynak ve sıcaklık telafisi

Her elektrofüzyon fittingin üzerinde, o parçanın kaynak gerilimini ve süresini taşıyan bir barkod etiketi bulunur. Elektra Light bu etiketi lazerli okuyucuyla okur ve parametreleri ISO 13950'ye göre otomatik ayarlar; operatörün yanlış değer girme riski ortadan kalkar. Makine ortam sıcaklığını da hesaba katarak kaynak süresini düzeltir, kaynak boyunca çevrimi sürekli izler ve sapma olursa kaynağı durdurur. Barkod okunamazsa parametreler elle girilebilir.

Kaynak kaydı ve rapor

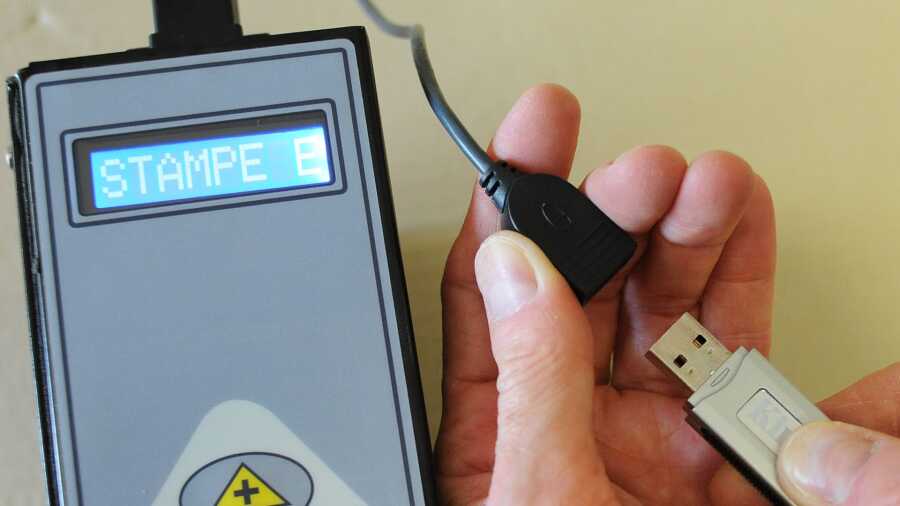

325 kaynak çevrimi makinenin hafızasında saklanır. Kayıtlar DB9M-USB adaptörle bilgisayara aktarılır; PDF raporu doğrudan yazdırılıp iş dosyasına eklenebilir, BIN biçimi Ritmo Transfer yazılımıyla okunur. Doğalgaz ve içme suyu gibi denetime tabi işlerde bu rapor, her ekin doğru parametreyle kaynatıldığının belgesidir. Arayüz 19 dil seçeneğiyle gelir.

Teknik özellikler

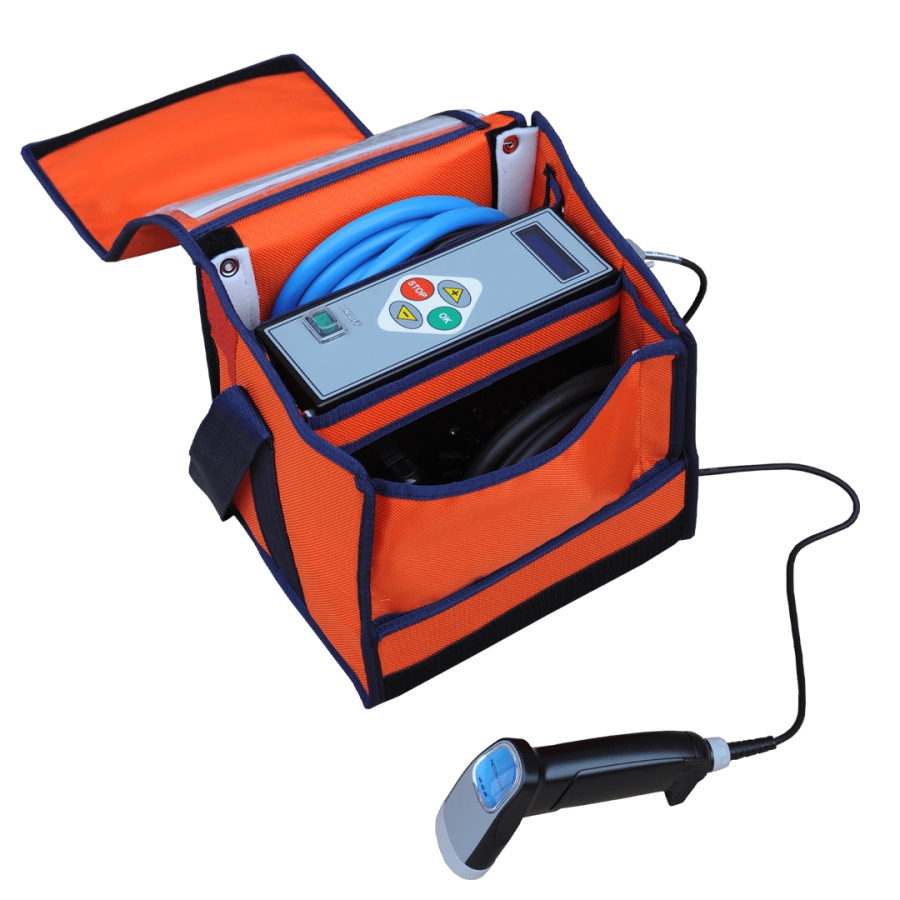

Kutu içeriği

• Elektra Light makine gövdesi
• Universal 90° konnektörler (Ø 4,0 - 4,7 mm)
• Barkod okuyucu
• Manuel kazıyıcı (scraper)

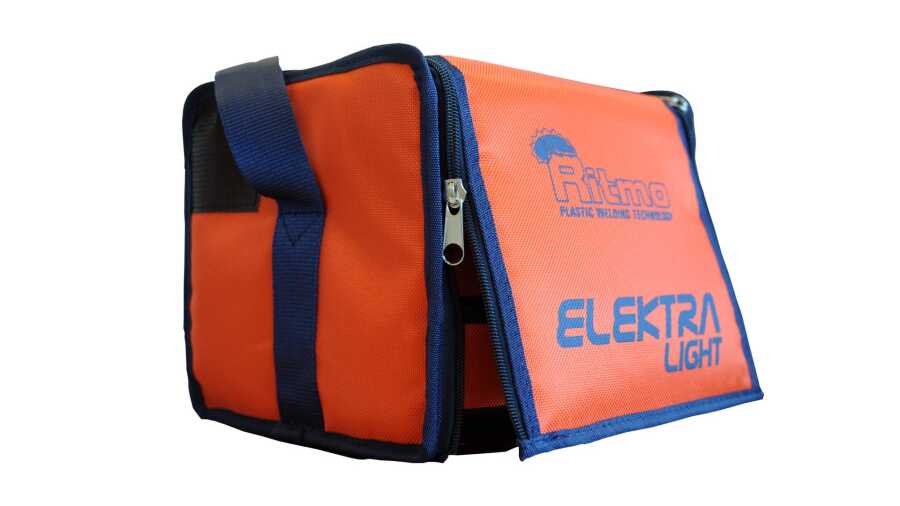

• Omuz taşıma çantası

Ritmo Elektra serisinde hangi model?

Çoğunlukla 160 mm'ye kadar çalışıyorsanız Elektra Light hem daha hafif hem daha düşük jeneratör gücüyle çalıştığı için doğru seçimdir. Katalogumuzdaki büyük çaplı alternatif Virax 575002 (Ø 400 mm, 3.680 W, 21,5 kg) ise şebeke ölçeğindeki işler içindir.

Terimler sözlüğü

Elektrofüzyon

Fittingin içine gömülü direnç telinden kontrollü akım geçirilerek boru ile fitting yüzeyinin eritilip kaynaştırıldığı birleştirme yöntemi.

Elektrofüzyon fitting (manşon)

İçinde direnç teli bulunan, üzerinde kaynak parametrelerini taşıyan barkod etiketi olan PE bağlantı parçası: manşon, dirsek, te, redüksiyon, priz kolye.

ISO 13950

Elektrofüzyon fittinglerinde kaynak parametrelerinin barkodla otomatik tanınmasını tanımlayan uluslararası standart.

Ortam sıcaklığı telafisi

Soğuk ya da sıcak havada kaynak süresinin makine tarafından otomatik düzeltilmesi.

Çalışma oranı (%60)

Makinenin belirli bir süre içinde ısınmadan kesintisiz çalışabildiği süre oranı; 1.300 W değeri bu orana göre verilir.

Kazıyıcı (scraper)

Borunun kaynak bölgesindeki oksitlenmiş dış yüzeyi soymak için kullanılan el aleti; kaynak kalitesi için şarttır.

BIN raporu

Kaynak kayıtlarının Ritmo Transfer yazılımıyla okunan ham veri biçimi; PDF raporu ise doğrudan yazdırılabilir.

Adım adım elektrofüzyon kaynağı

1. Boruyu eksenine dik kesin ve kesim çapaklarını alın.
2. Fittingin oturacağı bölgeyi işaretleyin, bu bölgedeki oksit tabakasını kazıyıcıyla tamamen soyun.
3. Kazınan yüzeyi uygun temizleyiciyle silin ve bir daha elle dokunmayın.

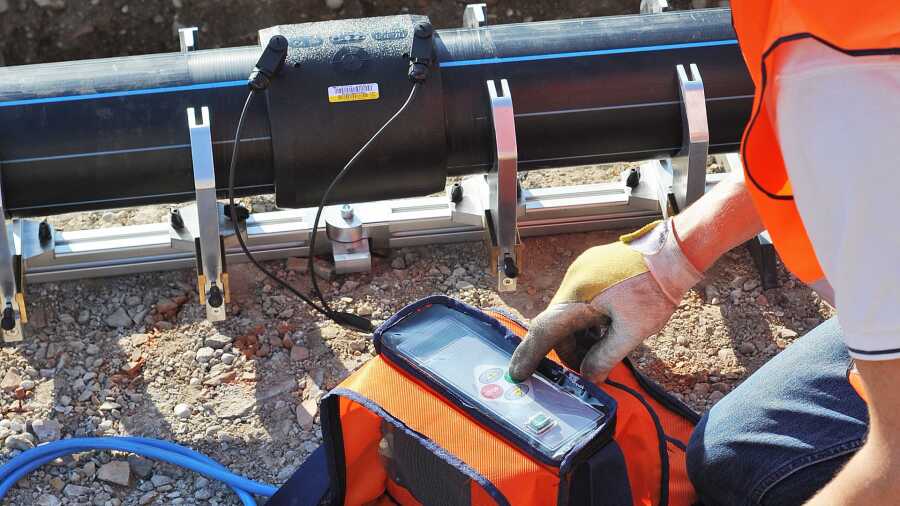

4. Boruları fittinge işaret çizgisine kadar sokun; gerekiyorsa pozisyoner (hizalama aparatı) ile sabitleyin.
5. Makineyi 230 V şebekeye ya da 3,5 - 4 kVA jeneratöre bağlayın, konnektörleri fittingin terminallerine takın.
6. Fitting üzerindeki barkodu okuyucuyla okutun; makine gerilim ve süreyi kendisi ayarlar.
7. Kaynağı başlatın; makine çevrimi sürekli izler, sapma olursa kaynağı durdurur.
8. Kaynak bitince fitting üzerinde yazan soğuma süresi dolana kadar boruyu hareket ettirmeyin ve basınç vermeyin.

Sık yapılan hatalar

• Oksit tabakasını kazımadan kaynak yapmak: ek dışarıdan sağlam görünür ama basınç altında kaçırır.
• Kazınmış yüzeye çıplak elle dokunmak ya da toz bulaştırmak.
• Boruyu fittinge işaret çizgisine kadar sokmamak veya kaynak sırasında boruyu oynatmak.
• Gücü yetersiz jeneratör kullanmak: 3,5 kVA altındaki jeneratörde kaynak yarım kalabilir.
• Soğuma süresi dolmadan hattı basınçlandırmak.
• 160 mm üzerindeki fittingleri bu makineyle kaynatmaya çalışmak; bu çaplar için Elektra 315 veya üstü gerekir.

Satın almadan önce kontrol listesi

• Kaynatacağınız en büyük çap 160 mm'yi geçmiyor mu? (125 mm üstü fittinglerde fitting üreticisinin parametresini kontrol edin.)
• Fittinglerinizde ISO 13950 barkod etiketi var mı? Yoksa parametreler elle girilir.
• Fitting terminalleri 4,0 veya 4,7 mm mi? Universal 90° konnektörler bu iki ölçüye uyar.
• Sahada şebeke yoksa en az 3,5 - 4 kVA jeneratörünüz var mı?
• Kaynak raporu (PDF) iş sahibi ya da idare tarafından isteniyor mu?
• Kazıyıcı, temizleyici ve pozisyoner gibi yardımcı ekipmanlarınız hazır mı?

Nalburport'ta Ritmo Elektra Light

Ritmo Elektra Light'ı nalburport.com üzerinden online sipariş verebilirsiniz. 750 TL üzeri siparişlerde kargo ücretsizdir, firma adına fatura kesilir. Mağazadan teslim almak isterseniz teslim saatini telefonla belirliyoruz. Fitting çapı, jeneratör ya da rapor ihtiyacınız konusunda sipariş öncesi bize danışabilirsiniz.

Sık sorulan sorular

Ritmo Elektra Light hangi boru çaplarında kaynak yapar?

Elektra Light Ø 20 mm ile 125/160 mm arasındaki elektrofüzyon fittinglerde kaynak yapar; inç ölçüsünde 1/2 inç IPS ile 6 inç IPS aralığına karşılık gelir. 160 mm üzerindeki çaplar için aynı serideki Elektra 315, 500 veya 1000 modelleri gerekir.

Elektra Light hangi jeneratörle çalışır?

Üretici 3,5 - 4 kVA jeneratör önerir. Makine %60 çalışma oranında 1.300 W çeker ve en fazla 60 A çıkış akımı verir; daha küçük jeneratörde gerilim düşer ve kaynak yarıda kesilebilir.

Kaynak parametrelerini elle girmem gerekiyor mu?

Hayır. Makine ISO 13950 uyumlu barkod okuyucuyla fitting etiketini okur ve gerilim ile süreyi otomatik ayarlar. Etiket okunamazsa parametreler elle, gerilim/süre veya sayısal kod olarak girilebilir.

Soğuk havada kaynak süresini ayarlamak gerekir mi?

Gerekmez. Elektra Light ortam sıcaklığını ölçüp fitting barkodundaki bilgiye göre kaynak süresini otomatik düzeltir. Makine -10 °C ile +50 °C ortam sıcaklığında çalışır.

Kaynak kayıtları saklanıyor mu, rapor alınabilir mi?

Evet. Makine 325 kaynak çevrimini hafızasında tutar. Kayıtlar DB9M-USB adaptörle bilgisayara aktarılır ve PDF ya da BIN biçiminde dışa verilir; BIN dosyaları Ritmo Transfer yazılımıyla okunur.

Kutudan neler çıkıyor?

Üreticinin standart set tanımına göre makine gövdesi, universal 90° konnektörler, barkod okuyucu, manuel kazıyıcı ve kabloların birlikte taşındığı omuz çantası.

Hangi fitting terminal ölçüleriyle uyumludur?

Universal 90° konnektörler Ø 4,0 mm ve Ø 4,7 mm terminalli fittinglere uyar. Bu iki ölçü PE elektrofüzyon fittinglerde en yaygın kullanılan terminal ölçüleridir.

Elektra Light ne kadar ağır, sahada nasıl taşınır?

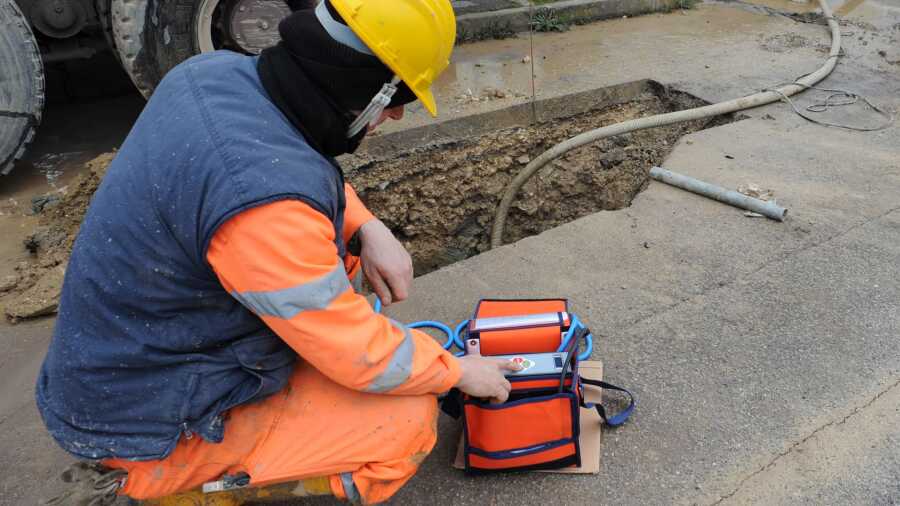

Gövde 7 kg ağırlığında ve 200 x 250 x 210 mm ölçüsündedir. Kablolar ve barkod okuyucuyla birlikte omuz çantasında taşınır; bu yüzden merdiven boşluğu, kanal ya da çukur gibi dar alanlarda rahat kullanılır.

Elektra Light ile Elektra 315 arasındaki fark nedir?

Temel fark kaynak aralığıdır: Elektra Light 20-160 mm, Elektra 315 ise 20-315 mm fittingleri kaynatır. Tesisat ve küçük çaplı şebeke işleri için Light yeterlidir; orta çaplı su ve gaz şebekesinde 315 ve üstü modeller seçilir.
