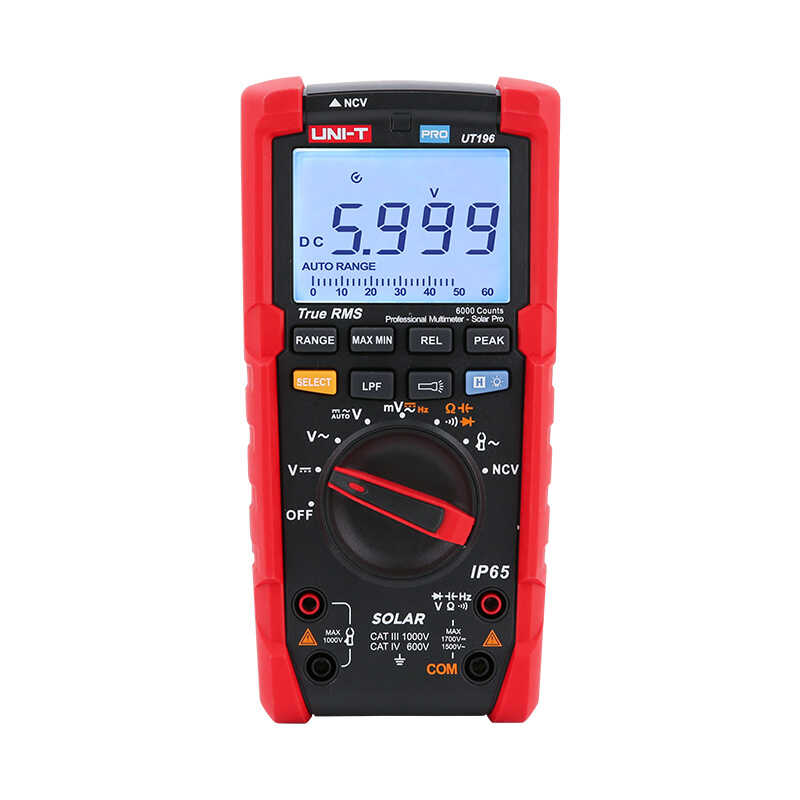

UNI-T UT196 Solar True RMS Multimetre 1700 V DC, IP65
UNI-T UT196, güneş enerjisi sistemlerinin 1500 V DC string gerilimini güvenle ölçmek için tasarlanmış True RMS profesyonel multimetredir. DC gerilim 1700 V ±(%0,2+5), AC 1500 V ±(%0,8+3), harici akım pens sensörüyle 3000 A AC; direnç 60 MΩ, kapasitans 60 mF, frekans 1 MHz, tepe değer, düşük geçiren filtre (LPF), bağıl mod, veri tutma, analog çubuk, sesli-LED gösterge, el feneri. IP65 koruma, 2 m düşme dayanımı, CAT III 1000 V / CAT IV 600 V. 6000 sayım, 9 V pil, 195 x 95 x 58 mm, 485 g.
Ne işe yarar?
Solar montaj ve bakım ekibinin 1500 V DC string ve inverter DC girişini ölçmesi için kullanılır; standart 1000 V multimetre bu gerilimde güvenli değildir, UT196 1700 V DC ve 1500 V AC aşırı yük korumasıyla CAT III 1000 V / CAT IV 600 V ortamda test edilmiştir. IP65 gövde ve 2 m düşme dayanımı çatı ve arazi santralinde çalışır. LPF filtre inverter çıkışındaki yüksek frekanslı gürültüyü süzerek temel bileşeni okur; harici pens ile 3000 A AC ölçülür. El feneri ve büyük ekran dış mekanda okumayı kolaylaştırır.
Öne çıkan özellikler
- DC gerilim 1700 V ±(%0,2+5); AC gerilim 1500 V ±(%0,8+3); True RMS
- Harici akım pens sensörüyle 3000 A AC ölçümü
- Direnç 60 MΩ ±(%0,8+2); kapasitans 60 mF ±(%1,9+5); frekans 1 MHz ±(%0,08+4)
- Tepe değer, LPF düşük geçiren filtre, bağıl mod, veri tutma, analog çubuk, süreklilik, diyot
- IP65 koruma; 2 m düşme testi; CAT III 1000 V / CAT IV 600 V
- 6000 sayım; 9 V pil; el feneri; otomatik kapanma (yaklaşık 15 dk); 195 x 95 x 58 mm, 485 g
Teknik özellikler
| Model | UT196 |
| Tepe Açısı | Var |
| Kapasitans | 60mF ±(1.9%+5) |
| AC Voltaj | 1500V ±(0.8%+3) |
| Düşük Pil Uyarısı | Var (<7.5V yaklaşık) |
| Güvenlik derecesi | CAT III 1000V, CAT IV 600V |
| Boyutlar | 195 x 95 x 58mm |
| Filtre | Düşük geçirgen filtre (LPF) |
| Rezistans | 60MΩ ±(0.8%+2) |
| Dc Voltaj | 1700V ±(0.2%+5) |
| Güç | 9V Pil |
| Görüntüleme Sayısı | 6000 |
| Süreklilik | Var |
| Net Ağırlık | 485g |
| Veri tutma | Var |
| Frekans | 1MHz ±(0.08%+4) |
| Aralık seçimi | Otomatik |
| True RMS | Var |
| Düşme testi | 2 m |
| Sesli ve LED Göstergesi | Var |
| Bağıl mod | Var |
| Koruma Derecesi | IP65 Sınıfı |
| Otomatik Kapanma | Var (Yaklaşık 15 dakika) |
| Diyot | Var |
| El Feneri Özelliği | Var |
Sık sorulan sorular
Neden 1700 V DC?
Modern solar stringler 1500 V DC'ye kadar çalışır; 1700 V ölçüm ve aşırı yük koruması güvenlik payı bırakır, 1000 V multimetre bu sistemde kullanılamaz.
3000 A nasıl ölçülür?
Harici esnek veya sert akım pens sensörüyle; sensör dahil olup olmadığı tedarikçi verisinde bulunmadığı için kataloğa bakın.
LPF ne işe yarar?
Düşük geçiren filtre inverter ve sürücü çıkışındaki yüksek frekanslı bileşenleri süzer; temel frekanstaki gerçek gerilim okunur.
Yağmurda kullanılır mı?
IP65 koruma toz ve su püskürtmesine dayanır; dış mekan solar bakımı için uygundur.
