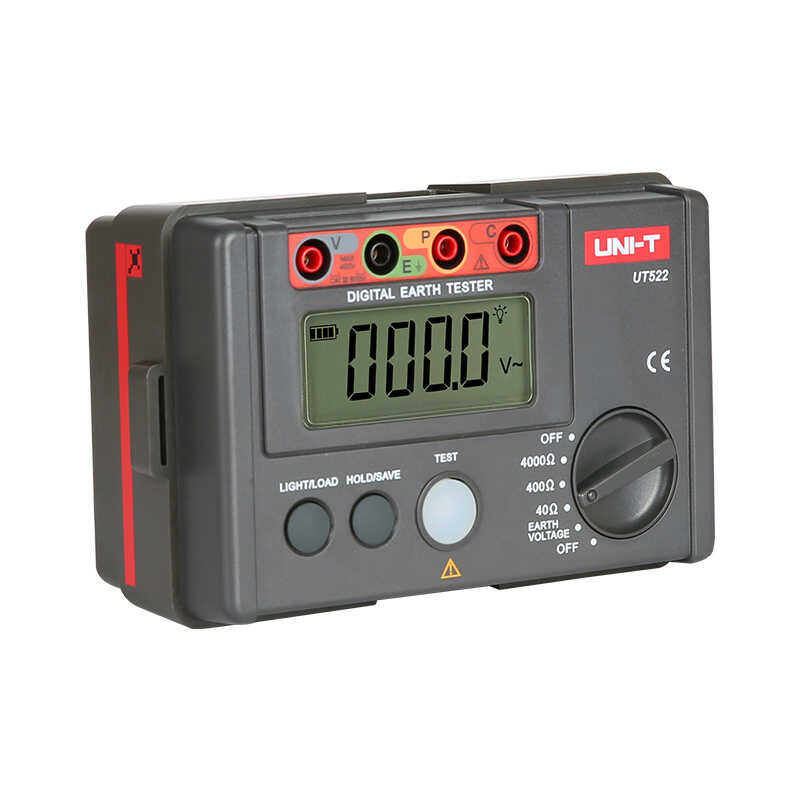

UNI-T UT522 Dijital Toprak Megeri 0-4000 Ω, 2 ve 3 Telli Test, 400 V AC
UNI-T UT522, topraklama direncini 3 telli düşüm yöntemiyle 0 ~ 4000 Ω aralığında ölçen dijital toprak megeridir. Toprak direnci 0 ~ 40 Ω ±(%2+20), 0 ~ 400 Ω ±(%2+3), 0 ~ 4000 Ω ±(%2+3); hassas 3 telli ve basit 2 telli test; toprak (AC) gerilimi 0 ~ 400 V ±(%1+6), 50 / 60 Hz. Manuel kademe, 4000 sayım, 70,6 x 34 mm arka ışıklı LCD, aşırı kademe ve zayıf kontak göstergesi, veri tutma, 20 veri kaydı, düşük pil göstergesi, 10 dakikada otomatik kapanma, çift yalıtım. 6 x 1,5 V AA (LR6) pil; 160 x 100 x 70,5 mm, 560 g. Piller, basit ve standart timsah klipsli test uçları, toprak çivileri ve çanta dahil.
Ne işe yarar?
Bina, trafo, jeneratör, paratoner ve baz istasyonu topraklamasının direncini ölçmek, periyodik elektrik tesisat kontrolü raporu için değer almak ve topraklama çubuğu ekleme kararı vermek için kullanılır; iki yardımcı kazık toprağa çakılır, 3 telli ölçüm yapılır, 2 telli mod hızlı kontrol için yeterlidir. Ölçüm öncesi topraktaki parazit AC gerilim okunarak hata kaynağı görülür. Yalıtım direnci için UT505B.
Öne çıkan özellikler
- Toprak direnci 0 ~ 40 Ω ±(%2+20); 0 ~ 400 Ω ±(%2+3); 0 ~ 4000 Ω ±(%2+3)
- Hassas 3 telli ve basit 2 telli test; toprak gerilimi 0 ~ 400 V AC ±(%1+6), 50 / 60 Hz
- 4000 sayım, 70,6 x 34 mm arka ışıklı LCD; aşırı kademe ve zayıf kontak göstergesi
- Veri tutma; 20 veri kaydı; düşük pil göstergesi; 10 dk otomatik kapanma; çift yalıtım
- 6 x 1,5 V AA (LR6) pil; 160 x 100 x 70,5 mm, 560 g
- Piller, timsah klipsli basit ve standart test uçları, toprak çivileri ve çanta dahil
Teknik özellikler
| Model | UT522 |
| Toprak direnci | 0 ~ 40 Ω ±(%2+20); 0 ~ 400 Ω ±(%2+3); 0 ~ 4000 Ω ±(%2+3) |
| Test yöntemi | Hassas 3 telli; basit 2 telli |
| Toprak gerilimi (AC) | 0 ~ 400 V ±(%1+6), 50 / 60 Hz |
| Ekran | 4000 sayım, 70,6 x 34 mm, arka ışık |
| Göstergeler | Aşırı kademe, zayıf kontak, düşük pil |
| Veri kaydı | 20 |
| Otomatik kapanma | 10 dk |
| Pil | 6 x 1,5 V AA (LR6) |
| Boyutlar | 160 x 100 x 70,5 mm |
| Ağırlık | 560 g |
| Aksesuar | Piller, timsah klipsli basit ve standart test uçları, toprak çivileri, çanta |
Sık sorulan sorular
3 telli ve 2 telli farkı?
3 telli yöntem iki yardımcı kazıkla hassas ölçümdür; 2 telli yöntem mevcut bir referans topraktan hızlı, yaklaşık ölçüm verir.
Kazıklar dahil mi?
Evet; toprak çivileri, timsah klipsli test uçları ve çanta kutu içeriğindedir.
Toprak direnci kaç Ω olmalı?
Yönetmelik ve tesis tipine göre değişir; yaygın hedef koruma topraklamasında düşük tek haneli Ω değerleridir, proje raporuna bakın.
Beton veya asfaltta ölçüm?
Kazık çakılamayan yerde 2 telli yöntemle bilinen bir topraklama referans alınır.
