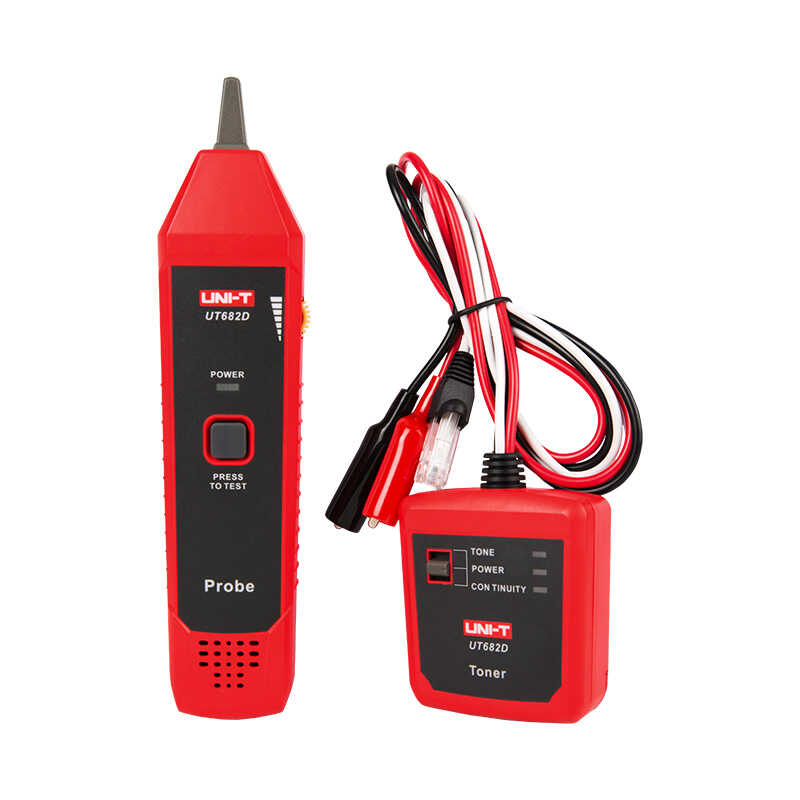

UNI-T UT682D Kablo Bulucu ve Tel Takip Cihazı, Ton Üreteci ve Prob, RJ45 Sıra Testi
UNI-T UT682D, ton üreteci ve prob ile kabloyu duvar ve pano içinde izleyen, ethernet kablo sırasını ve açık / kısa devreyi de test eden kablo bulucudur. Tel besleme: telefon hattı, bükümlü çift, elektrik kablosu; telefon ve LAN kablo ayrımı; takip mesafesi >3000 m. Ethernet kablo sırası kontrolü, hızlı açık / kısa devre testi, telefon hattı polaritesi, DC gerilim ve polarite testi; ikili ölçüm döngüsü modu; ses ayarı, kulaklık bağlantısı, düşük pil göstergesi. Yüksek gerilim koruması 60 V DC; çıkış yeni pille 8 V DC; çalışma akımı maks <40 mA, alıcı bekleme ~10 mA. 9 V pil (dahil). Verici 74 x 68 x 28 mm 150 g, alıcı 208 x 47 x 33 mm 130 g.
Ne işe yarar?
Bina içi telefon, ağ ve zayıf akım kablosunun hangi porta veya patch panel ucuna gittiğini bulmak, kanal ve sıva içindeki güzergahı izlemek için kullanılır: verici kabloya takılır, prob duvar ve pano önünde gezdirilir, ses güçlenen kablo aranan hattır. UT682'den farklı olarak RJ45 iletken sırasını da kontrol eder, 60 V koruma ile telefon hattı gerilimine dayanır, kulaklık çıkışı gürültülü ortamda çalışmayı sağlar. Yalnızca sıra testi için UT681C.
Öne çıkan özellikler
- Ton üreteci ve prob ile kablo takibi; mesafe >3000 m; telefon hattı, bükümlü çift, elektrik kablosu
- Ethernet (RJ45) kablo sırası kontrolü; hızlı açık / kısa devre testi; telefon ve LAN kablo ayrımı
- Telefon hattı polaritesi; DC gerilim ve polarite testi; ikili ölçüm döngüsü modu
- Ses ayarı; kulaklık bağlantısı; düşük pil göstergesi
- Yüksek gerilim koruması 60 V DC; çıkış 8 V DC (yeni pil); çalışma akımı <40 mA; alıcı bekleme ~10 mA
- 9 V pil dahil; verici 74 x 68 x 28 mm 150 g; alıcı 208 x 47 x 33 mm 130 g
Teknik özellikler
| Model | UT682D |
| Tel besleme | Telefon hattı, bükümlü çift, elektrik kablosu |
| Kablo ayrımı | Telefon ve LAN |
| Takip mesafesi | >3000 m |
| Testler | Ethernet kablo sırası; açık / kısa devre; telefon hattı polaritesi; DC gerilim ve polarite |
| Mod | İkili ölçüm döngüsü |
| Ses | Ses ayarı; kulaklık bağlantısı |
| Yüksek gerilim koruması | 60 V DC |
| Çıkış gerilimi | 8 V DC (yeni pil) |
| Çalışma akımı | Maks <40 mA (AC, RMS) |
| Alıcı bekleme akımı | Maks ~10 mA |
| Pil | 9 V (dahil) |
| Boyutlar | Verici 74 x 68 x 28 mm; alıcı 208 x 47 x 33 mm |
| Ağırlık | Verici 150 g; alıcı 130 g |
Sık sorulan sorular
Enerjili 230 V kabloda kullanılır mı?
Hayır; koruma 60 V DC'dir. Şebeke gerilimli hatta takılmaz; elektrik kablosu takibi enerjisiz kabloda yapılır.
UT682 ile fark?
UT682D RJ45 kablo sırası kontrolü, DC gerilim testi, 60 V koruma, kulaklık çıkışı ve >3000 m takip mesafesi ekler.
Kulaklık dahil mi?
Tedarikçi verisinde aksesuar olarak yalnızca 9 V pil geçer; kulaklık girişi vardır.
Prob kablo güzergahını duvar içinde bulur mu?
Evet; verici sinyal yükler, prob sıva ve kanal üzerinde gezdirilirken ses güçlenir, güzergah izlenir.
