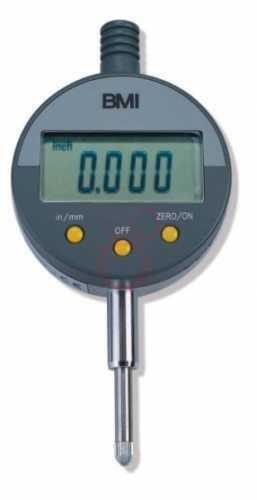

BMI 776010001 Dijital Komparatör Saati 0-12,5 mm / 0,01 mm
BMI 776010001, 0-12,5 mm ölçüm aralığında ve 0,01 mm okuma hassasiyetinde dijital komparatör saatidir; gösterge çapı 58 mm'dir. Komparatör mutlak ölçü değil fark ölçer: mil bir yüzeye dayanır, parça döndürülür veya kaydırılır, göstergedeki değişim sapmayı verir. Mil ve kasnak salgısı, yüzey paralelliği, tezgah ve kalıp tesviyesi bu yöntemle kontrol edilir.
Kısaca
- Ölçüm aralığı 0-12,5 mm
- Okuma hassasiyeti 0,01 mm, dijital gösterge
- Gösterge çapı 58 mm
- Salgı, paralellik ve tesviye ölçümü
- Manyetik ayak veya ölçü sehpası ile kullanılır (ayrıca)
Hangi ölçümler yapılır?
- Salgı (kaçıklık): torna aynasındaki parça, mil, kasnak, fren diski döndürülür; en yüksek ve en düşük okuma arasındaki fark salgıdır.
- Paralellik ve düzlük: parça veya saat bir referans yüzey üzerinde kaydırılır, değişim okunur.
- Hizalama: mengene, tezgah ve kalıp bağlanırken eksene göre ayar yapılır.
- Karşılaştırmalı ölçüm: saat bir mastar parçada sıfırlanır, seri parçalar mastara göre okunur.
Dijital göstergenin avantajı
Analog saatte ibre ve tur sayacı birlikte okunur; tur atlatma okuma hatasına yol açabilir. Dijital gösterge değeri doğrudan sayı olarak verir, herhangi bir noktada sıfırlanarak karşılaştırmalı ölçüm kolaylaşır. 12,5 mm aralık, ön yükleme payı bırakıldıktan sonra da çoğu salgı ve hizalama işini kapsar.
Kurulumda en sık hata
Mil ölçülen yüzeye dik oturmazsa gösterge gerçek sapmadan küçük okur (kosinüs hatası). Saat, manyetik ayak veya sehpaya sağlam bağlanmalı, mil yüzeye dik ve biraz ön yüklü (ölçüm aralığının içine girmiş) oturtulmalıdır. Bağlantı gevşekse okunan değer parçanın değil saatin hareketidir.
BMI komparatör saatleri
| Model | Tip | Ölçüm aralığı |
|---|---|---|
| 776010001 | Dijital | 0-12,5 mm |
| 7760120001 | Dijital | 0-10 mm |
| 766010 | Mekanik | 10 mm |
| 766030 | Mekanik | 30 mm |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Marka | BMI (Almanya) |
| Model kodu | 776010001 |
| Tip | Dijital komparatör saati |
| Ölçüm aralığı | 0-12,5 mm |
| Okuma hassasiyeti | 0,01 mm |
| Gösterge çapı | 58 mm |
Salgı ölçümü adım adım
- Saati manyetik ayakla sabit bir yüzeye bağlayın.
- Mili ölçülecek yüzeye dik oturtun ve yaklaşık 1 mm ön yükleyin.
- Göstergeyi sıfırlayın.
- Parçayı yavaşça bir tur döndürün; en yüksek ve en düşük değeri not edin.
- İki değer arasındaki fark salgıdır; ölçümü farklı noktalarda tekrarlayın.
Satın almadan önce kontrol listesi
- Manyetik ayak veya ölçü sehpanız olduğundan emin olun; saat tek başına kullanılmaz.
- Sapma 12,5 mm'den büyük olabilecekse daha uzun stroklu saate bakın (ör. mekanik 30 mm).
- Ölçüm yüzeyinin yağlı ve talaşlı olmamasına dikkat edin.
- Mili elle çekip bırakmayın; ani darbe mekanizmaya zarar verir.
Nalburport'tan sipariş
750 TL ve üzeri siparişlerde kargo ücretsizdir. Firma adına fatura kesilir. İstanbul Ümraniye mağazamızdan teslim almak isterseniz siparişten sonra telefonla gün ve saat ayarlanır.
Sık sorulan sorular
Ölçüm aralığı nedir?
0-12,5 mm.
Hassasiyeti nedir?
Okuma hassasiyeti 0,01 mm'dir.
Gösterge boyutu?
Gösterge çapı 58 mm.
Manyetik ayak dahil mi?
Tedarikçi verisinde ayak yer almıyor; saat, manyetik ayak veya ölçü sehpası ile ayrıca kullanılır.
Komparatör ile kumpas farkı ne?
Kumpas bir boyutu doğrudan ölçer; komparatör bir referansa göre farkı (salgı, sapma) ölçer.
Mil yağlanır mı?
Hayır; yağ toz tutar ve milin takılmasına yol açar. Mil temiz ve kuru tutulur.
