Knipex 97 49 06 97 43 200A için Çene

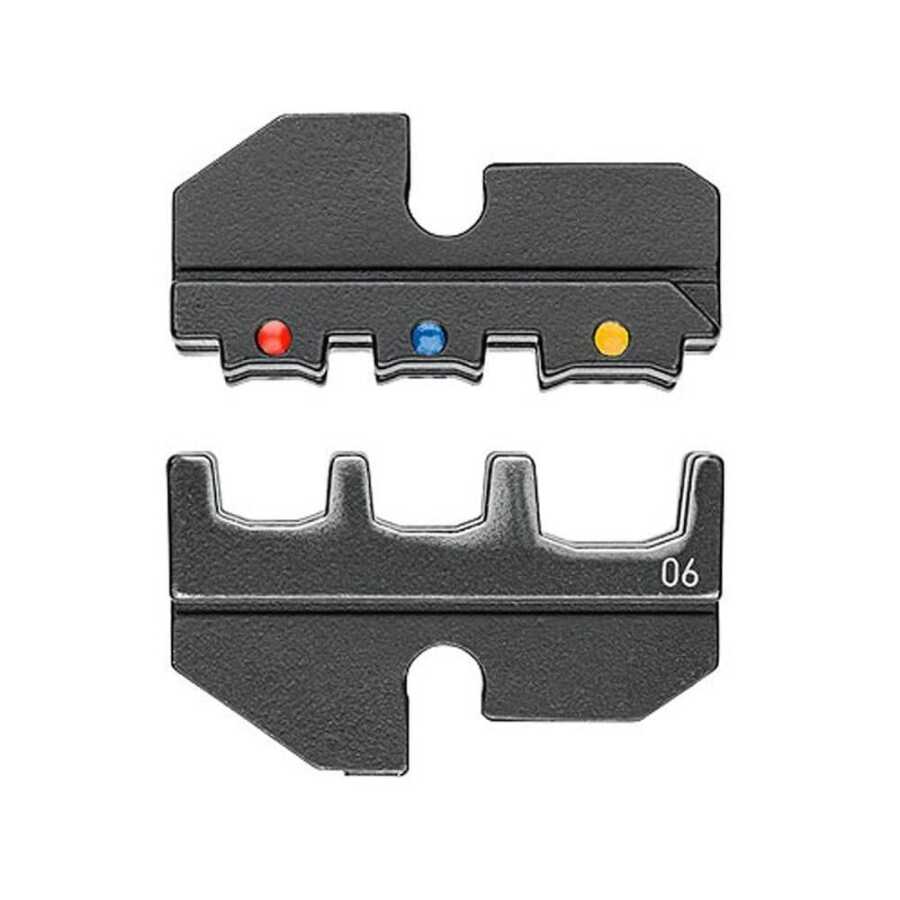

Knipex 97 49 06, 97 43 200 A sistem sıkma pensesine takılan, izoleli kablo pabuçları ile soket ve geçme konnektörler için 0,5-6 mm² (AWG 20-10) üç yuvalı sıkma kalıbıdır. Kırmızı (0,5-1,5 mm²), mavi (1,5-2,5 mm²) ve sarı (4-6 mm²) izoleli terminal sınıflarını kapsar. Kalıp yarımları verilen alyen anahtarıyla gövdeye vidalanır; pense gövdesi dahil değildir.
Ne işe yarar?
Otomotiv, pano ve cihaz kablajında izoleli yuvarlak, çatal ve düz (faston) terminalleri, geçme soketleri ve uç konnektörlerini kalibre baskıyla sıkmak için kullanılır; 97 43 200 A gövdesinin kilitli cırcırı sıkmayı tamamlamadan bırakmaz, kalıbın profili izolasyon yakasını ezmeden iletken boğazını sıkar. Aynı gövdeye başka kalıp takılarak MC4 solar, RJ, yüzük ve koaksiyel konnektörler de sıkılır; bu yüzden ayrı bir izoleli pabuç pensesi almak yerine kalıp değiştirmek yeterlidir. Tek parça alternatif 97 22 240'tır.
Öne çıkan özellikler
- 97 43 200 A sistem sıkma pensesi için değiştirilebilir sıkma kalıbı
- İzoleli kablo pabuçları, soket ve geçme konnektörler için
- 0,5 – 6 mm² (AWG 20 – 10); 3 yuva: kırmızı / mavi / sarı sınıf
- Pense gövdesi dahil değildir
Teknik özellikler
| Model | 97 49 06 |
| Tip | Sıkma kalıbı (sıkma profili) |
| Uyumlu gövde | 97 43 200 A |
| Uygulama | İzoleli kablo pabuçları, soket ve geçme konnektörler |
| Kapasite | 0,5 – 6 mm² |
| AWG | 20 – 10 |
| Yuva sayısı | 3 |
Sık sorulan sorular
Pense dahil mi?
Hayır; yalnızca kalıptır. 97 43 200 A gövdesi ayrıca alınır.
0,25 mm² sıkar mı?
Tedarikçi verisinde hem 0,25 hem 0,5 mm² alt sınır geçtiği için burada 0,5 mm² esas alındı; 0,25 mm² için kataloğa bakın.
İzolesiz pabuç sıkar mı?
Hayır; izolesiz terminal için farklı profilli 97 49 serisi kalıp gerekir.
Kalıp nasıl takılır?
Gövdeyle gelen alyen anahtarıyla iki cıvata sökülür, kalıp yarımları yerleştirilir; konum belirleyici gerekiyorsa ayarlanır.
