Knipex 97 49 14 97 43 200A için Çene

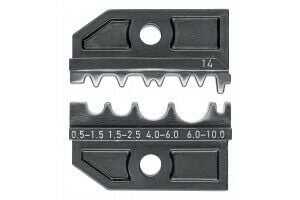

Knipex 97 49 14, 97 43 200 A kalıp sistemli sıkma pensesi için 0,5-10 mm² izolesiz pabuç ve konnektör kalıbıdır. DIN 46234 ve 46235'e uygun izolesiz ezme, boru tipi ve presleme kablo pabuçları ile DIN 46341 ve 46267'ye uygun izolesiz ezme, sıkıştırmalı ve presleme konnektörleri sıkar. Dört yuva 0,5-10 mm² kesitleri ayırır.
Ne işe yarar?
Pano, makine ve otomotiv kablolamasında izolesiz bakır kablo pabuçlarını (halka, çatal, boru tipi) ve iki kabloyu birleştiren ek konnektörleri iletkene sıkmak için kullanılır. Kalıp 97 43 200 A pensesinin çene yuvasına takılır; pensenin cırcırı ve kol aktarımı ile sıkma tamamlanmadan çene açılmaz. 0,5-10 mm² aralığı kumanda devrelerinden motor besleme kablolarına kadar pano işinin büyük kısmını kapsar. Aynı pense 97 49 05 (açık faston), 97 49 08 (yüksük) ve 97 49 30 (ek konnektör) kalıplarıyla farklı terminalleri sıkar; kalıp değişimi aletsizdir.
Öne çıkan özellikler
- 97 43 200 A için orijinal değiştirilebilir sıkma kalıbı
- DIN 46234 / 46235 izolesiz ezme, boru tipi ve presleme kablo pabuçları
- DIN 46341 / 46267 izolesiz ezme, sıkıştırmalı ve presleme konnektörler
- Kapasite 0,5 – 10 mm², 4 yuva
Teknik özellikler
| Model | 97 49 14 |
| Uyumlu pense | 97 43 200 A (ve 97 43 200 kalıp sistemi) |
| Uygulama | İzolesiz kablo pabuçları ve konnektörler |
| Standartlar | DIN 46234, 46235, 46341, 46267 |
| Kapasite | 0,5 – 10 mm² (AWG 20 – 8) |
| Yuva sayısı | 4 |
Sık sorulan sorular
İzoleli pabuç sıkar mı?
Hayır; izolesiz (çıplak) terminaller içindir. Renkli yakalı izoleli pabuçlar için izoleli tip kalıp gerekir.
97 49 30 ile fark nedir?
97 49 30 yalnızca DIN 46267 boru tipi ek konnektörler içindir (1,5-10 mm²); 97 49 14 pabuçları da kapsar ve 0,5 mm²'den başlar.
Kalıp tek başına kullanılır mı?
Hayır; yalnızca 97 43 200 A gövdesine takılarak çalışır.
10 mm² üstü için?
Daha büyük kesitler 97 49 15 ve benzeri kalıplar veya 97 52 serisi ayrı penselerle sıkılır.
