Knipex 97 49 30 97 43 200A için Çene

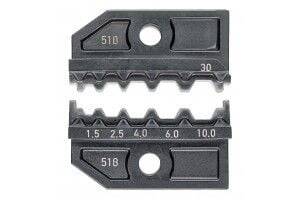

Knipex 97 49 30, 97 43 200 A kalıp sistemli sıkma pensesi için değiştirilebilir sıkma profilidir. DIN 46267'ye uygun izolesiz presleme (sıkıştırma) konnektörlerini 1,5-4,0 mm² ve 6,0 + 10,0 mm² kesitlerde sıkar. Kalıp pensenin çene yuvasına takılır; aynı pense farklı kalıplarla farklı terminal tiplerini sıkar.
Ne işe yarar?
İki kablo ucunu birbirine ekleyen izolesiz sıkıştırma (ek) konnektörlerini pano, makine ve otomotiv kablolamasında sıkmak için kullanılır. DIN 46267 konnektörleri boru biçimindedir; kalıbın profili konnektörü iletkenin etrafında çökertir (ezme sıkma) ve gaz sızdırmaz elektriksel bağlantı oluşturur. 97 43 200 A pensesinin cırcır mekanizması ve kol aktarımı ile birlikte çalışır; tek pense ile pabuç, faston ve ek konnektör işleri kalıp değiştirerek yapılır.
Öne çıkan özellikler
- 97 43 200 A için orijinal değiştirilebilir sıkma kalıbı
- DIN 46267 izolesiz presleme konnektörleri için
- Kapasite: 1,5 – 4,0 mm² ve 6,0 + 10,0 mm²
Teknik özellikler
| Model | 97 49 30 |
| Uyumlu pense | 97 43 200 A (ve 97 43 200 kalıp sistemi) |
| Uygulama | İzolesiz presleme konnektörü, DIN 46267 |
| Kapasite | 1,5 – 4,0 mm² / 6,0 + 10,0 mm² (AWG 15-11 / 10+7) |
Sık sorulan sorular
Kalıp tek başına kullanılır mı?
Hayır; yalnızca 97 43 200 A gövdesine takılarak çalışır. Pense ayrıca alınmalıdır.
Kalıp değişimi nasıl yapılır?
Pense açılır, mevcut kalıp yuvasından çıkarılır ve yeni kalıp aynı yuvaya oturtulur; sabitleme pensenin kılavuzunda anlatılır, alet gerekmez.
97 49 05 ile fark nedir?
97 49 05 izolesiz açık soket (faston 4,8 + 6,3 mm) konnektörleri içindir; 97 49 30 boru tipi ek konnektörler içindir. Terminal tipine göre kalıp seçilir.
10 mm² üstü konnektör için?
16 mm² ve üstü el pensesinin sınırını aşar; 97 32 serisi mekanik presler gerekir.
