Knipex 97 49 50 97 43 200A için Çene

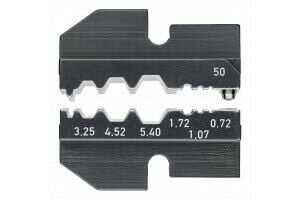

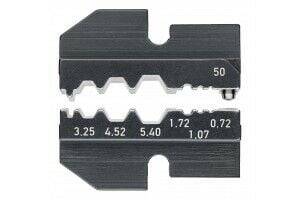

Knipex 97 49 50, 97 43 200 A kalıp sistemli sıkma pensesi için koaksiyel konnektör kalıbıdır. RG 58, RG 174, RG 188 ve RG 316 kablolarının konnektör manşonlarını ve merkez pimlerini altıgen sıkar; altı yuva 3,25 / 4,52 / 5,4 mm (manşon) ve 1,72 / 1,07 / 0,72 mm (pim) ölçülerini kapsar. Kalıp pensenin çene yuvasına aletsiz takılır.
Ne işe yarar?
Anten, telsiz, araç telefonu, GPS, WLAN ve RF ölçüm kablolamasında BNC, TNC, SMA, N ve FME konnektörleri koaksiyel kabloya sıkmak için kullanılır. Koaksiyel konnektörde önce merkez pim iç iletkene küçük yuvada, sonra manşon örgü ve dış kılıf üzerine büyük yuvada sıkılır; altıgen sıkma manşonu her yönden eşit çökertir ve empedans bozulmaz. RG 58 (Ø yaklaşık 5 mm) için 5,4 mm, RG 174/316 (Ø yaklaşık 2,8 mm) için 3,25 mm yuva kullanılır. 97 43 200 A pensesinin cırcırı sıkmayı tamamlamadan çeneyi açmaz.
Öne çıkan özellikler
- 97 43 200 A için orijinal değiştirilebilir sıkma kalıbı
- Koaksiyel konnektörler: RG 58, RG 174, RG 188, RG 316
- 6 yuva: manşon 3,25 / 4,52 / 5,4 mm, pim 1,72 / 1,07 / 0,72 mm
- Altıgen sıkma: empedansı bozmayan simetrik bağlantı
Teknik özellikler
| Model | 97 49 50 |
| Uyumlu pense | 97 43 200 A (ve 97 43 200 kalıp sistemi) |
| Uygulama | Koaksiyel konnektörler / araç telefonu |
| Kablo tipleri | RG 58, 174, 188, 316 |
| Yuva sayısı | 6 |
| Yuva ölçüleri (SW) | 3,25 / 4,52 / 5,4 / 1,72 / 1,07 / 0,72 mm |
Sık sorulan sorular
RG 59 veya RG 6 sıkar mı?
Hayır; RG 59/6 (TV ve CCTV) daha kalın manşon ister, bunlar için ayrı kalıp veya 97 52 serisi koaks pensesi gerekir.
Kalıp tek başına kullanılır mı?
Hayır; yalnızca 97 43 200 A gövdesine takılarak çalışır.
Hangi konnektörler?
BNC, TNC, SMA, N, FME ve benzeri sıkmalı (crimp) koaks konnektörler; lehimli ve vidalı konnektörlerde gerekmez.
Pim ve manşon sırası?
Önce merkez pim küçük yuvada iç iletkene, sonra manşon büyük yuvada örgü üzerine sıkılır.
