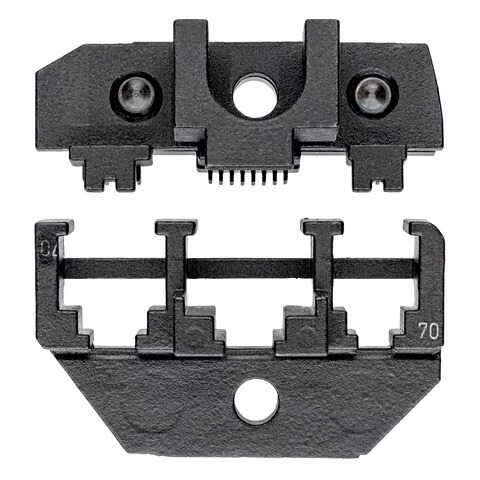

Knipex 97 49 70, 97 43 200 A kalıp sistemli sıkma pensesi için Western (modüler) fiş sıkma kalıbıdır. Üç yuva 4 kutuplu RJ 10, 6 kutuplu RJ 11 / RJ 12 ve 8 kutuplu RJ 45 fişleri sıkar. Kalıp pensenin çene yuvasına aletsiz takılır; aynı pense farklı kalıplarla pabuç, yüksük, faston ve koaks sıkar.
Ne işe yarar?
Telefon, ahize kordonu, alarm-interkom ve Ethernet ağ kablolarının modüler fişle sonlandırılmasında kullanılır: sıyrılmış kablo damarları fişe dizilir, fiş yuvaya oturtulur ve 97 43 200 A'nın cırcırı sıkmayı tamamlamadan çeneyi bırakmaz; kalibre baskı fişin kontak bıçaklarını tüm damarlara eşit derinlikte batırır ve kablo tutucuyu kilitler. Eksik sıkılmış RJ45 fiş ağ hattında en sık arıza kaynağıdır; kalıplı kalibre sıkma bunu önler. RJ10 ahize, RJ11/12 telefon ve modem, RJ45 ağ ve PoE kablosu içindir.
Öne çıkan özellikler
- 97 43 200 A için orijinal değiştirilebilir sıkma kalıbı
- Western fişler: 4 kutuplu RJ 10, 6 kutuplu RJ 11 / RJ 12, 8 kutuplu RJ 45
- 3 yuva
- Aletsiz kalıp değişimi; tek pense ile çok terminal tipi
Teknik özellikler
| Model | 97 49 70 |
| Uyumlu pense | 97 43 200 A (ve 97 43 200 kalıp sistemi) |
| Uygulama | Western fişler RJ 10 / 11 / 12 / 45 |
| Kutup sayısı | 4 / 6 / 8 |
| Yuva sayısı | 3 |
Sık sorulan sorular
Kalıp tek başına kullanılır mı?
Hayır; yalnızca 97 43 200 A gövdesine takılarak çalışır.
Korumalı (STP) RJ45 fiş sıkar mı?
Kalıp fişin kontak ve kablo tutucusunu sıkar; metal gövdeli STP fişte gövde kelepçesi ayrıca ellenir, fiş üreticisinin talimatına bakın.
Ağ kablosu için ayrı pense gerekir mi?
97 43 200 A gövdesi zaten varsa kalıp yeterlidir; yalnızca ağ işi yapılacaksa 97 51 10 gibi özel RJ45 pensesi daha pratiktir.
Kabloyu sıyırmak için?
16 65 125 SB veri kablosu kılıf soyucu UTP/STP kabloyu 4,5-10 mm çapta soyar.
