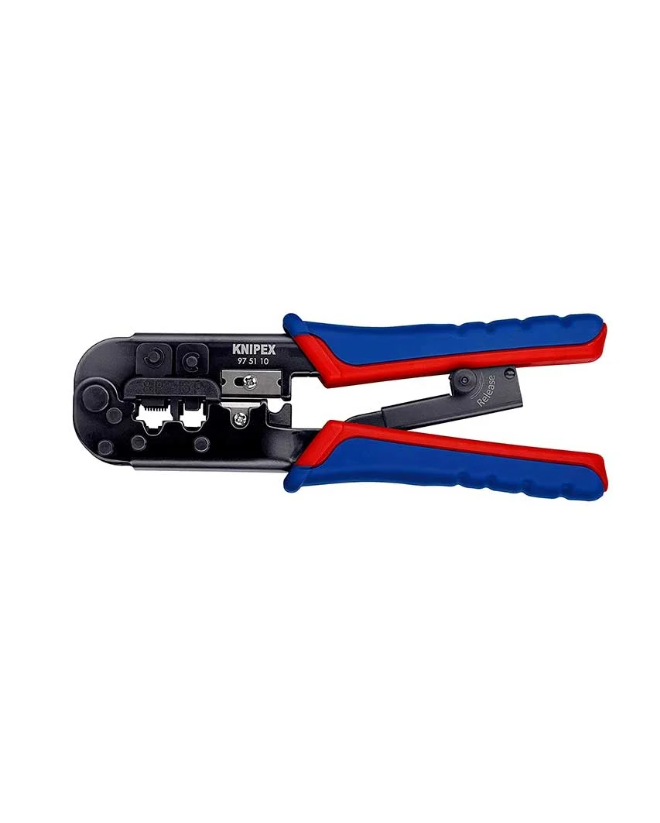

Knipex 97 51 10 Telefon ve Jak Bağlantı Pensesi
Knipex 97 51 10, telefon ve ağ kablolarının ucuna RJ11/RJ12 (6 kutuplu) ve RJ45 (8 kutuplu) Western jak takmak için kullanılan 190 mm boyunda sıkma (krimp) pensesidir. Tek alette iki yuva bulunur; ayrıca yassı telefon kablosunu kesmek ve dış kılıfını soymak için bıçak taşır.
Ne işe yarar?

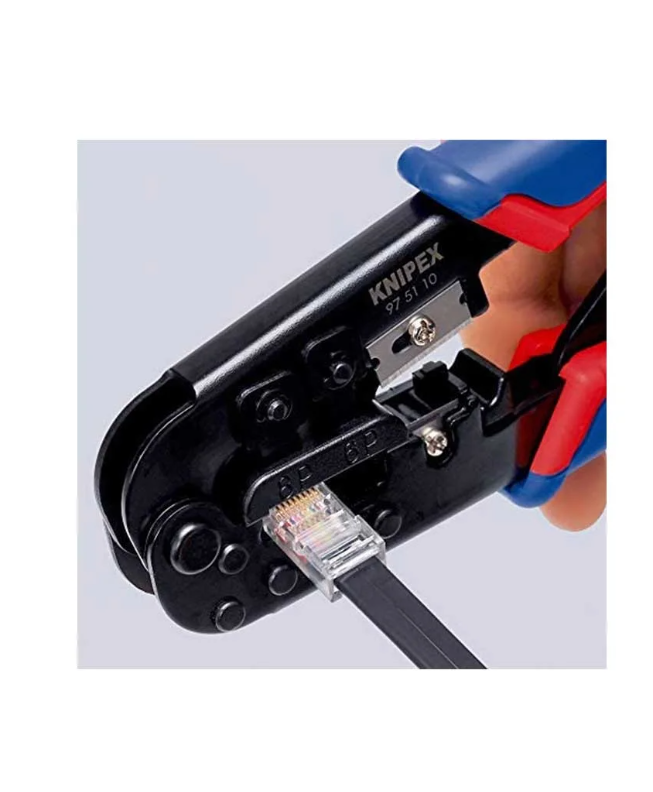

Yapısal kablolama, telefon santrali, ADSL/modem hattı ve CAT5e/CAT6 patch kablo yapımında kullanılır. Jak, kablonun ucuna geçirilip yuvaya yerleştirilir; kol sıkıldığında pensenin sıkma kalıbı jakın kontak bıçaklarını sekiz (veya altı) iletkene aynı anda ve paralel olarak bastırır. Paralel sıkma, kontakların hepsinin eşit derinlikte oturmasını sağlar; eğik oturan kontak ağ hattında paket kaybının en yaygın sebebidir.
Öne çıkan özellikler
- İki sıkma yuvası: RJ11/RJ12 (6p, 9,65 mm) ve RJ45 (8p, 11,68 mm)
- Paralel sıkma mekanizması ile tam ve eşit kontak baskısı
- Cırcır (ratchet) kilidi: sıkma tamamlanmadan kol bırakılamaz; gerekirse kilit serbest bırakılabilir
- Kol aktarım oranı sayesinde düşük el kuvveti; seri üretimde yorulmaz

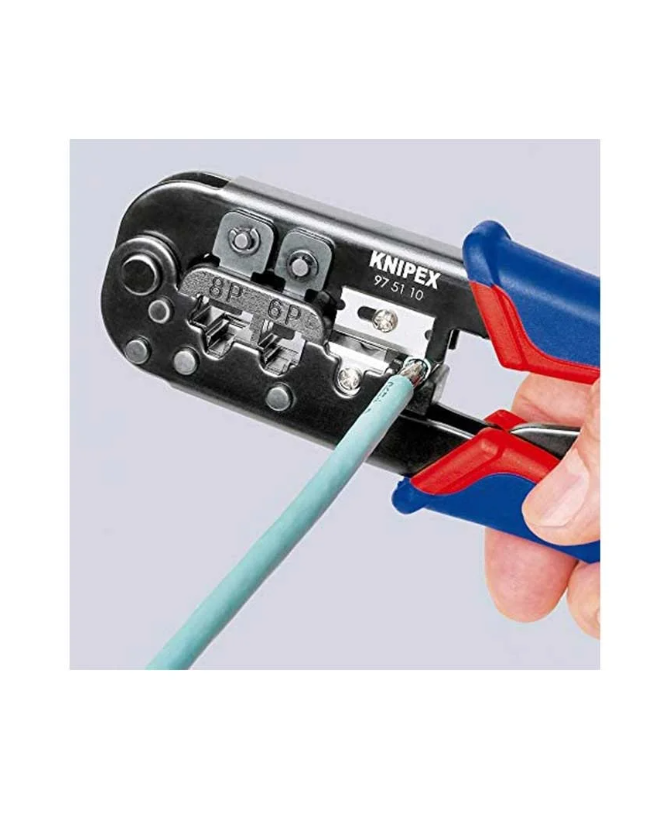

- Yassı telefon kablosu için entegre kesme ve kılıf soyma bıçağı
Teknik özellikler
| Model | 97 51 10 |
| Uzunluk | 190 mm |
| Kapasite | RJ11/RJ12 (6P) ve RJ45 (8P) Western jak |
| Yuva sayısı | 2 |
| Sıkma tipi | Paralel, cırcır kilitli |
| Sap | Plastik izoleli |
| Ağırlık | 340 g |
Sık sorulan sorular
CAT6 jak sıkar mı?
Standart 8P8C (RJ45) gövdeli CAT5e ve CAT6 jakları sıkar. Geçişli (pass-through, teller jakın ucundan çıkan) jaklar için ucundaki fazlalığı kesen özel pense gerekir; bu model o tip için değildir.
Cırcır kilidi neden var, kapatılabilir mi?
Kilit, sıkma tam derinliğe ulaşmadan kolun açılmasını engeller; yarım sıkılmış jak sahada arıza demektir. Yanlış yerleştirilen jakı kurtarmak için kilit serbest bırakma mandalıyla açılabilir.
Sıkma sonrası hattı nasıl test ederim?
Pense sıkma kalitesini mekanik olarak garanti eder, iletkenlerin doğru sırada olduğunu değil. T568A/B sırasını jakın şeffaf gövdesinden kontrol edin ve basit bir kablo test cihazıyla 8 damarı doğrulayın.

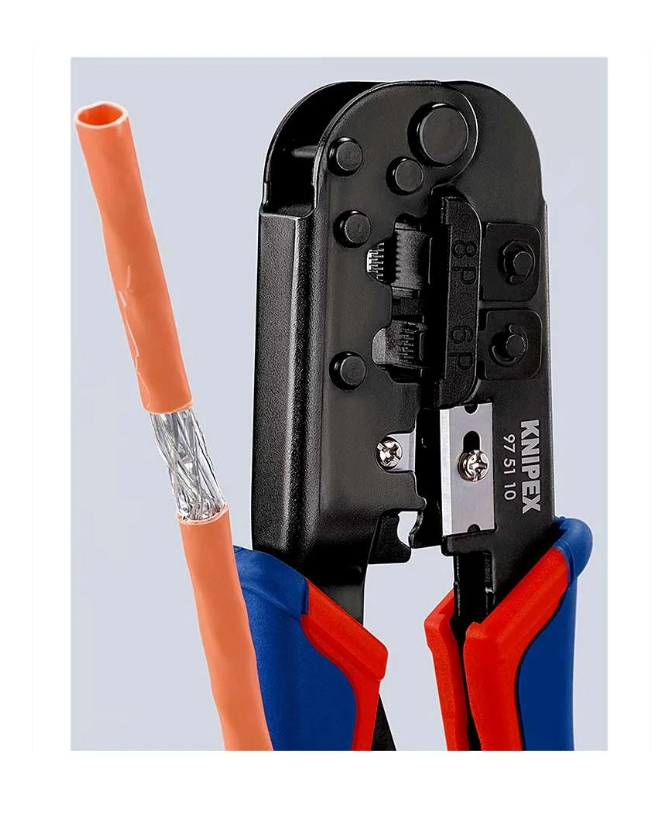

Blendajlı (STP) jak ile kullanılır mı?
Sıkma yuvası jak ölçüsüne göre çalıştığından metal muhafazalı 8P8C jaklar da sıkılır; blendaj kılıfının kablo ekranıyla temasını elle kontrol etmek gerekir.
