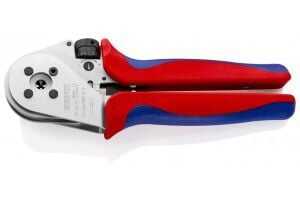

Knipex 97 52 65 Dört Çeneli Kablo Yüksük Sıkma Pensesi
Knipex 97 52 65, tornalanmış (döner işlenmiş) kontakları dört pimle sıkan profesyonel krimp pensesidir. Dört çene kontağı dört yönden eşit bastırır; 0,14-6 mm² kesit aralığı ayar vidasıyla çok kademeli seçilir, kontak yerleştirme aparatı ve kontrol için mastar pim bulunur. Cırcır mekanizması sıkmayı tamamlamadan bırakmaz, yaylı ara mekanizma kuvveti azaltır. Süngerli plastik kutuda, 230 mm, 676 g.
Ne işe yarar?
Ağır sanayi konnektörlerinin (Harting, Ilme, Phoenix, Amphenol, Walther, HTS, Contact, Weidmüller) tornalanmış erkek ve dişi kontaklarını iletkene sıkmak için kullanılır. Bu kontaklar ince cidarlıdır ve altıgen veya trapez profil yerine dört pimli sıkma ister; pense pimleri kontağın çevresine dört noktadan bastırarak gaz sızdırmaz bağlantı oluşturur. Ayar değeri tablosuyla iletken kesiti ve kontak tipine göre kademe seçilir, mastar pim ile temel ayar doğrulanır. Makine kablolaması, robotik konnektör montajı ve pano çıkış konnektörlerinde standart alettir.
Öne çıkan özellikler
- Dört pimli presleme: tornalanmış kontaklar için yüksek kaliteli krimp
- Ayar vidasıyla iletken kesitine göre çok kademeli sıkma ayarı
- Cırcır mekanizması: tekrarlanabilir sıkma (acil durumda açılabilir)
- Yaylı ara mekanizma ile düşük el kuvveti
- Mastar pim, kontak yerleştirme aparatı ve ayar tablosu
- Süngerli plastik saklama kutusu
Teknik özellikler
| Model | 97 52 65 |
| Uzunluk | 230 mm |
| Uygulama | Tornalanmış kontaklar (Harting, Ilme, Phoenix, Amphenol, Walther, HTS, Contact, Weidmüller) |
| Kapasite | 0,14 – 6 mm² |
| Yuva sayısı | 1 (ayarlanabilir) |
| Sıkma | Dört pim |
| Sap | Kalın izoleli |
| Kafa | Polisajlı |
| Ağırlık | 676 g |
Sık sorulan sorular
Neden dört pim?
Tornalanmış kontak yuvarlak ve ince cidarlıdır; dört noktadan simetrik bastırma kontağı deforme etmeden iletkeni sıkıştırır. Altıgen kalıp bu kontakları ezer.
Stampa (sac) kontaklarda kullanılır mı?
Hayır; sac kontaklar için 97 52 34 gibi profil kalıplı penseler kullanılır.
Ayar nasıl yapılır?
Kutudaki tabloda iletken kesiti ve kontak tipine göre kademe okunur, ayar vidası o kademeye getirilir; mastar pim ile açıklık doğrulanır.
Kontak yerleştirme aparatı ne işe yarar?
Kontağı çenelerin merkezinde doğru derinlikte tutar; pim izleri kontak üzerinde her seferinde aynı yere gelir.
Temas çapı sınırı?
XML verisinde tam yazılmadığı için verilmedi; konnektör serisi için üretici tablosuna bakın veya bize ulaşın.
