Knipex 97 91 04 V02 Mc4 Solar Konektörler için 7 Parçalı Set

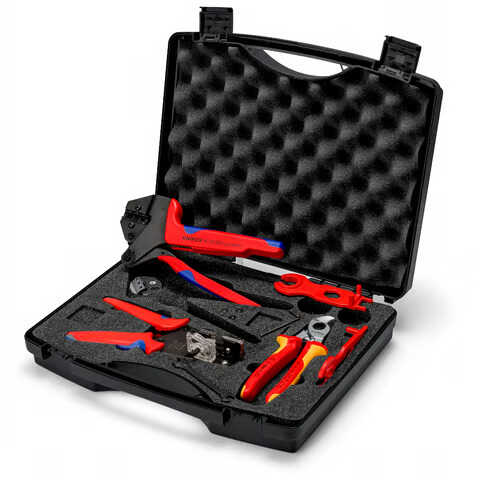

Knipex 97 91 04 V02, MC4 solar konnektörleri 4,0 / 6,0 / 10,0 mm² kesitte sıkmak için 7 parçalı fotovoltaik alet setidir. İçerik: değiştirilebilir kalıplı, fabrika kalibrasyonlu 97 43 200 A sıkma sistem pensesi; MC4 (Multi-Contact) 4,0 / 6,0 / 10,0 mm² sıkma kalıbı 97 49 71 ile yer belirleyici 97 49 71 1; MC4 rakorlarını sıkıp gevşeten ve muhafaza kilidini açan montaj aleti seti 97 49 66 2; 4,0 / 6,0 / 10,0 mm² bıçaklı 12 12 12 hassas sıyırma pensesi; Ø 15 mm'ye kadar bakır kablo için 95 16 165 kablo makası; kalıp montajı için alyen anahtar. Süngerli darbeye dayanıklı plastik çanta, 345 x 80 x 280 mm, 2,01 kg.
Ne işe yarar?
Büyük çatı ve arazi güneş enerjisi santrallerinde uzun dizi hatlarında kullanılan 6 ve 10 mm² DC kabloları MC4 konnektörle sonlandırmak için kullanılır: kablo makasla kesilir, 12 12 12 ile izolasyon iletkeni çizmeden sıyrılır, kontak yer belirleyiciyle kalıba oturtulur ve 97 43 200 A'nın cırcırı sıkmayı tamamlamadan çeneyi bırakmaz; montaj aleti rakoru sıkar ve konnektörü ayırır. Kalibrasyonlu sıkma DC devrede en büyük arıza kaynağı olan yüksek dirençli konnektör bağlantısını önler. Konut çatısındaki 4 mm² kablo da kapsamdadır; 2,5 mm² için V01 seti gerekir.
Öne çıkan özellikler
- Fotovoltaik uygulamalar için 7 parçalı set
- 97 43 200 A değiştirilebilir kalıplı sıkma sistem pensesi; sıkma basıncı fabrikada kalibre edilmiş
- MC4 (Multi-Contact) 4,0 / 6,0 / 10,0 mm² sıkma kalıbı 97 49 71 ve yer belirleyici 97 49 71 1
- MC4 montaj aleti seti 97 49 66 2: rakor sıkma-gevşetme ve muhafaza kilidi açma
- 12 12 12 hassas sıyırma pensesi, 4,0 / 6,0 / 10,0 mm² bıçaklı
- 95 16 165 kablo makası, Ø 15 mm'ye kadar bakır kablo; kalıp montajı için alyen anahtar
- Süngerli yuvalı, darbeye dayanıklı plastik çanta
Teknik özellikler
| Model | 97 91 04 V02 |
| Uygulama | MC4 solar konnektörler, 4,0 / 6,0 / 10,0 mm² |
| Parça sayısı | 7 |
| Sıkma pensesi | 97 43 200 A |
| Kalıp | 97 49 71 + yer belirleyici 97 49 71 1 |
| Sıyırma pensesi | 12 12 12 (4,0 – 10,0 mm²) |
| Kablo makası | 95 16 165 (Ø 15 mm) |
| Çanta ölçüleri | 345 x 80 x 280 mm |
| Ağırlık | 2,01 kg |
Sık sorulan sorular
V02 ile V01 arasındaki fark nedir?
V02 4 / 6 / 10 mm² için 97 49 71 kalıbı ve 12 12 12 sıyırıcı içerir; V01 2,5 / 4 / 6 mm² için 97 49 66 kalıbı ve 12 12 11 sıyırıcı içerir. Dizi kablosu 10 mm² ise V02.
Yer belirleyici ne işe yarar?
Kontağı kalıp içinde doğru derinlikte tutar; sıkma izi her konnektörde aynı yere gelir ve kontak deforme olmaz.
Kalıp değiştirilebilir mi?
Evet; 97 43 200 A gövdesine pabuç, yüksük, faston ve koaks kalıpları da takılır.
MC4 EVO 2 konnektör sıkar mı?
EVO 2 için özel 97 43 66 EVO pensesi vardır; bu set standart MC4 içindir.
