Proxxon KT 70 Koordinat Sehpası 27100

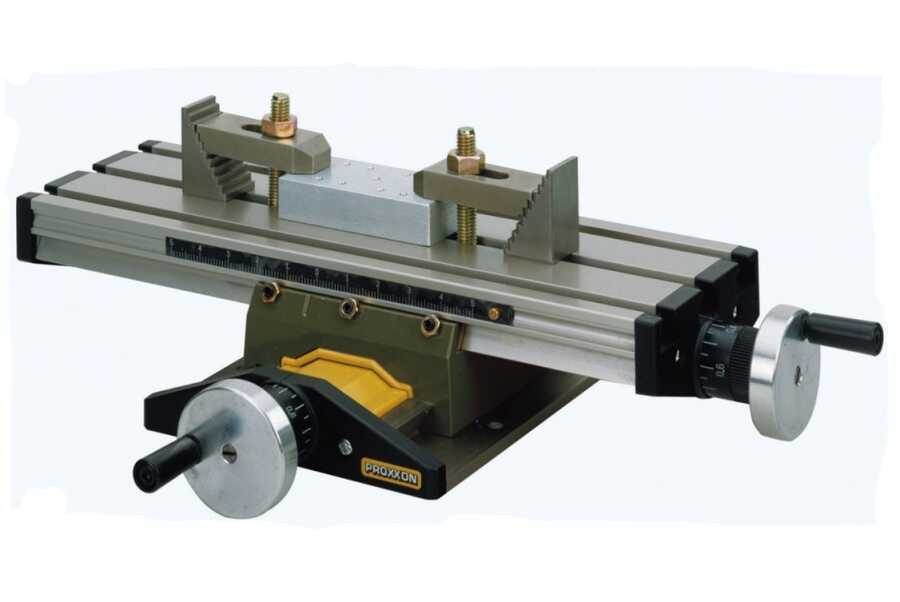

Proxxon KT 70, Micromot matkap standını küçük bir hassas freze tezgâhına dönüştüren koordinat (çapraz) tablasıdır. İki el çarkıyla parça X ve Y eksenlerinde milimetrik kaydırılır; çarkın bir tam turu 1 mm, her bölmesi 0,05 mm hareket sağlar. Sert alüminyumdan işlenmiş tablanın üzerinde üç standart T-kanal ve ayarlanabilir kırlangıç kuyruğu kızaklar bulunur.

Nerede kullanılır?

• Mini matkap standında hassas delik dizisi
• Model ve maket parçalarında kanal açma
• Elektronik kart ve panel delme
• Küçük metal ve plastik parçalarda frezeleme

Öne çıkan özellikler

• X-Y eksen: 134 x 46 mm hareket
• 1 tur = 1 mm, 1 bölme = 0,05 mm
• Sıfırlanabilir ölçek halkaları
• 3 adet T-kanal, ayarlanabilir kızaklar

Teknik özellikler

Koordinat tablasıyla delik dizisi nasıl açılır?

1. Tablayı matkap standının tabanına pakette gelen cıvatalarla bağlayın.
2. Parçayı mengene veya kıskaçla T-kanallara sabitleyin.
3. Ucu ilk delik noktasına getirip her iki çarkın ölçek halkasını sıfıra çevirin.
4. Bir sonraki deliğe geçmek için çarkı gereken tur ve bölme kadar çevirin.
5. Boşluk payını önlemek için çarkları hep aynı yönde çevirerek konum alın.

Sık sorulan sorular

Hangi matkap standlarıyla çalışır?
Proxxon MB 140/S ve MB 200 matkap standları ile TBM 220 sütunlu matkapla kullanılır.

Ne kadar hassas konumlama yapılır?
Çark halkasındaki her bölme 0,05 mm'dir; dikkatli kullanımda bu hassasiyetle konum alınabilir.

Üzerine hangi mengene uyar?
Tablanın T-kanallarına uygun Proxxon 24260 hassas mengene kullanılabilir.
