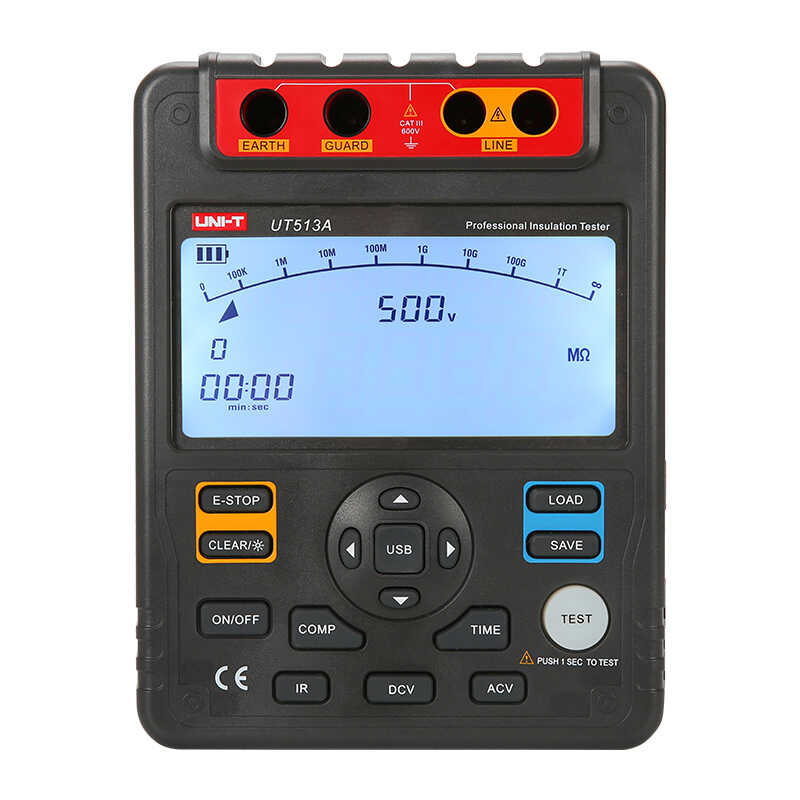

UNI-T UT513A İzolasyon Direnci Ölçer (Megger) 500-5000 V
UNI-T UT513A, 500 V ~ 5000 V test gerilimiyle 1000 GΩ'a kadar yalıtım direnci ölçen, IEC 61557-1 / -2:2007'yi karşılayan dijital izolasyon megeridir. Test gerilimleri 500 V (0,5 MΩ-20 GΩ), 1000 V (1 MΩ-40 GΩ), 2500 V (2,5 MΩ-100 GΩ), 5000 V (5 MΩ-1000 GΩ), doğruluk ±(3+5); test akımı >3 mA; test gerilimi ikincil ekranda izlenir. AC / DC gerilim 600 V ±(2+3). Yaklaşık 15 dakikaya kadar zamanlı ölçüm (PI / DAR için), 18 veri kaydı, 30 bölümlü analog çubuk, 123 x 58 mm ekran, LCD ışığı, aşırı aralık uyarısı, yüksek gerilim koruması, düşük pil uyarısı, otomatik kapanma. 8 x 1,5 V LR14 (C) pil; 202 x 155 x 94 mm, 2 kg.
Ne işe yarar?
OG kablo, trafo, yüksek gerilim motoru, jeneratör sargısı ve bara izolatörünün yalıtım direncini ölçmek için kullanılır; 5000 V test gerilimi 1000 V el tipi meggerin yetersiz kaldığı orta gerilim ekipmanının standart test seviyesidir. Zamanlı ölçüm polarizasyon indeksi (PI, 10 dk / 1 dk) ve dielektrik absorpsiyon oranını (DAR) hesaplamaya, yani nemli veya yaşlanmış yalıtımı tek okumadan daha güvenilir değerlendirmeye izin verir. Ölçüm öncesi gerilim ölçümü devrenin enerjisiz olduğunu doğrular. Alçak gerilim tesisatı için UT505B / UT526.
Öne çıkan özellikler
- Test gerilimleri 500 V / 1000 V / 2500 V / 5000 V; yalıtım direnci 0,5 MΩ ~ 1000 GΩ, ±(3+5)
- IEC 61557-1:2007 ve 61557-2:2007 uyumlu; test akımı >3 mA; test gerilimi ikincil ekranda
- Yaklaşık 15 dakikaya kadar zamanlı ölçüm (PI / DAR); 18 veri kaydı
- AC / DC gerilim 600 V ±(2+3); yüksek gerilim koruması; aşırı aralık uyarısı
- 123 x 58 mm ekran, 30 bölümlü analog çubuk, LCD ışığı, düşük pil uyarısı, otomatik kapanma
- 8 x 1,5 V LR14 alkalin pil; 202 x 155 x 94 mm, 2 kg
Teknik özellikler
| Model | UT513A |
| Test gerilimleri | 500 V / 1000 V / 2500 V / 5000 V (%0 ~ %20) |
| Yalıtım direnci | 500 V: 0,5 MΩ ~ 20 GΩ · 1000 V: 1 MΩ ~ 40 GΩ · 2500 V: 2,5 MΩ ~ 100 GΩ · 5000 V: 5 MΩ ~ 1000 GΩ; ±(3+5) |
| Test akımı | >3 mA |
| AC / DC gerilim | 600 V ±(2+3) |
| Zamanlı ölçüm | Yaklaşık 15 dakika |
| Veri kaydı | 18 |
| Analog çubuk | 30 bölüm |
| Ekran | 123 x 58 mm |
| Standart | IEC 61557-1:2007, 61557-2:2007 |
| Yüksek voltaj koruması | Var |
| Otomatik Kapanma | Var |
| LCD Işığı | Var |
| Voltaj Göstergesi | Test voltajı ikincil ekranı |
| Güç | 1.5V Alkalin Pil (LR14) x 8 |
| Düşük Pil Uyarısı | Var |
| Ürün Boyutu | 202 x 155 x 94 mm |
| Ağırlık | 2 kg |
Sık sorulan sorular
Hangi ekipman 5000 V ile test edilir?
OG kablolar, trafolar, yüksek gerilim motor ve jeneratör sargıları, izolatörler; alçak gerilim tesisatı 500-1000 V ile test edilir.
PI ve DAR nedir?
Polarizasyon indeksi 10. dakika / 1. dakika direnç oranı, DAR 60 s / 30 s oranıdır; zamanlı ölçümle hesaplanır ve yalıtımın nem-yaşlanma durumunu gösterir.
Test sonrası deşarj?
Yüksek gerilim testi sonrası kablo ve sargıda yük kalır; cihaz kaldırılmadan önce devre topraklanarak deşarj edilir, kılavuza uyulur.
Pil tipi?
8 adet 1,5 V LR14 (C boy) alkalin pil.
UT505B ile fark?
UT505B 1000 V'a kadar el tipi, 200 GΩ; UT513A 5000 V'a kadar masa tipi, 1000 GΩ ve zamanlı ölçümlü.
