UNI-T UT683KIT Network Kablo Bulucu ve Test Cihazı Seti

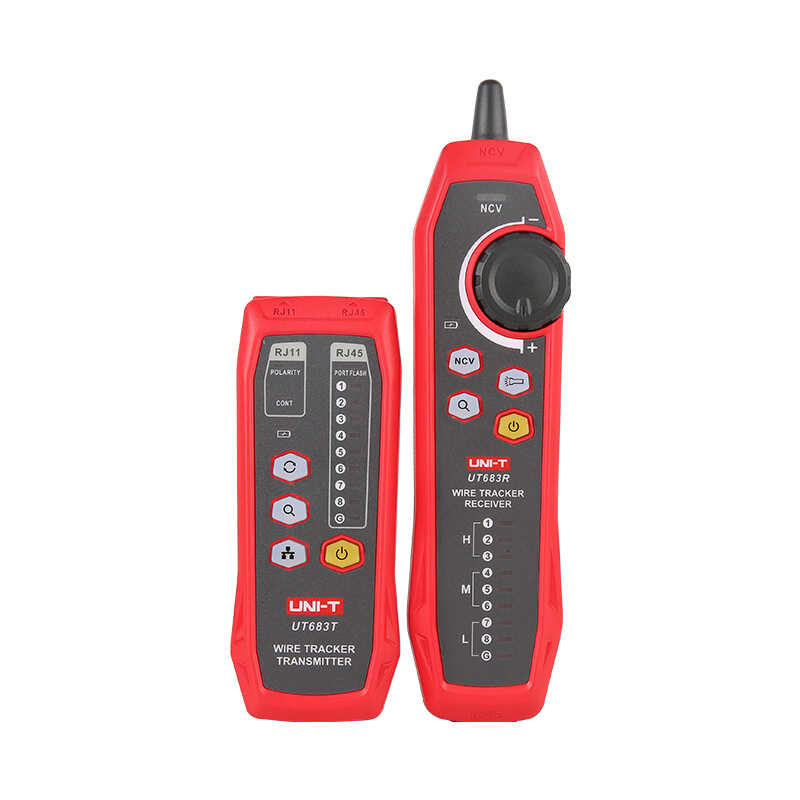

UNI-T UT683KIT, verici (ton üreteci) ve alıcıdan (prob) oluşan ağ ve telefon kablosu bulma ve test setidir. Kablo demeti içinden doğru kabloyu tonla bulur; takip mesafesi RJ11 hatta 3000 m üzeri, RJ45 hatta 100 m üzeridir. Tel sırası, kısa ve açık devre (10 kΩ), polarite testi, switch portu yanıp söndürme ve temassız gerilim algılama (NCV) aynı sette toplanır. 1050 mAh lityum pille çalışır.
Kısaca
- Ton üreteci + prob: RJ11 >3000 m, RJ45 >100 m takip
- Tel sırası, kısa/açık devre (10 kΩ) ve polarite testi
- Switch portunu yanıp söndürerek bulma
- NCV, 3,5 mm kulaklık girişi
- 1050 mAh lityum pil, >5 saat çalışma
- Test kabloları ve USB kablosu dahil
Hangi sorunu çözer?
Bir binada patch panelden çıkan onlarca kablonun hangisinin hangi prize gittiği çoğu zaman etiketsizdir. Verici prize takılır, alıcı prob kablo demetinde gezdirilir; ton en yüksek duyulan kablo aranandır. Aynı şekilde switch üzerinde bağlı portun ışığı yanıp söndürülerek port bulunur. Tel sırası ve kısa/açık devre testi, yeni çekilen kablonun konnektörünün doğru sıkıldığını doğrular.
Gürültülü ortamda
3,5 mm kulaklık girişi, şantiye ve sistem odası gürültüsünde tonu doğrudan kulaklıktan dinlemeyi sağlar. NCV işlevi enerjili kabloyu temassız uyarır; tavan arası ve kanal içinde çalışırken elektrik hattını ağ kablosundan ayırmaya yardım eder. Dayanım gerilimi DC 60 V'tur; enerjili elektrik hattına verici bağlanmaz.
Ne zaman başka model?
Yalnızca telefon hattı ve temel ton takibi için UT682 ekonomik bir seçenektir. Duvar içindeki elektrik hattını ve kopukluk noktasını bulmak için UT25CL kablo bulucu tasarlanmıştır.
UNI-T kablo bulucular
| Model | Kullanım (ürün adına göre) |
|---|---|
| UT683KIT | Network (RJ45/RJ11) kablo bulma ve test seti |
| UT682 | Kablo bulucu ve telefon hattı test, RJ11/RJ45 |
| UT682D | Ton üreteci ve prob, RJ45 sıra testi |
| UT25CL | Duvar içi kablo bulma ve hat izleme, 2,5 m derinlik |
Teknik özellikler
| Özellik | Değer |
|---|---|
| Model | UT683KIT |
| Takip mesafesi | RJ11 >3000 m, RJ45 >100 m |
| Tel sırası | Var (tel takibi) |
| Kısa / açık devre testi | 10 kΩ |
| Polarite testi | Var |
| Port yanıp sönme | Var |
| NCV | Var |
| Dayanım gerilimi | DC 60 V |
| Kulaklık girişi | 3,5 mm |
| Güç | 1050 mAh lityum pil, düşük pil uyarısı |
| Çalışma / bekleme | >5 saat / >8 saat |
| Verici | 130 x 51 x 28 mm, 95 g |
| Alıcı | 197 x 48 x 34 mm, 127 g |
| Aksesuarlar | RJ11 timsah klipsli test kablosu, RJ45-RJ11 test kablosu, USB kablosu |
Kablo bulma adım adım
- Vericiyi bulunacak kablonun prizdeki ucuna (RJ45 veya RJ11) takın ve ton moduna alın.
- Patch panel veya kablo demeti tarafında alıcıyı açın.
- Probu kabloların üzerinde gezdirin; ton en güçlü olan kablo aranandır.
- Kabloyu etiketleyin; tel sırası testini yaparak konnektörü doğrulayın.
Satın almadan önce kontrol listesi
- Enerjili elektrik hattına verici bağlamayın (dayanım DC 60 V).
- Duvar içindeki elektrik hattını bulmak için UT25CL gibi hat izleme cihazı gerekir.
- RJ45 takip mesafesinin 100 m üzeri olduğunu hesaba katın.
- Gürültülü ortam için 3,5 mm kulaklık bulundurun.
Nalburport'tan sipariş
750 TL ve üzeri siparişlerde kargo ücretsizdir. Firma adına fatura kesilir. İstanbul Ümraniye mağazamızdan teslim almak isterseniz siparişten sonra telefonla gün ve saat ayarlanır.
Sık sorulan sorular
Kaç metre kablo takip eder?
RJ11 hatta 3000 m üzeri, RJ45 hatta 100 m üzeri.
Tel sırası testi yapar mı?
Evet; ayrıca kısa/açık devre (10 kΩ) ve polarite testi vardır.
Switch portunu bulur mu?
Evet, bağlı portun ışığını yanıp söndürme işlevi vardır.
Pil tipi?
1050 mAh lityum pil; düşük pil uyarısı vardır, USB kablosu dahildir.
Elektrik kablosunu bulur mu?
NCV ile enerjili kabloyu temassız uyarır; duvar içi elektrik hattı takibi için UT25CL tasarlanmıştır.
Kutuda neler var?
RJ11 timsah klipsli test kablosu, RJ45-RJ11 test kablosu ve USB kablosu.
