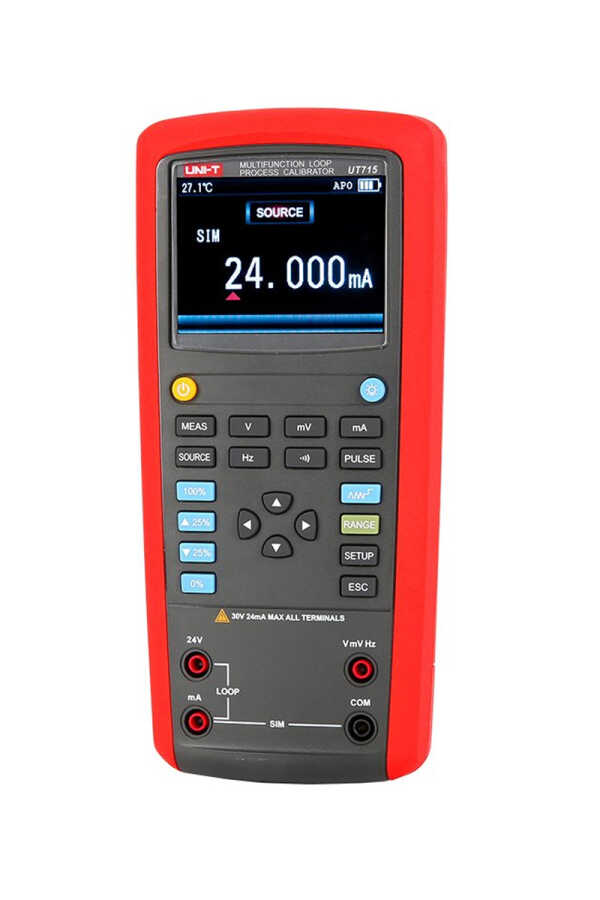

UNI-T UT715, 4-20 mA akım döngülerini, transmitterleri ve PLC giriş kartlarını sahada kalibre etmek için tasarlanmış çok fonksiyonlu döngü proses kalibratörüdür. DC akımı 20 mA'ya kadar hem üretir (kaynak / simülasyon) hem ölçer, doğruluk ±(%0,02+2); 24 V ±%10 döngü besleme çıkışı transmitteri harici güç olmadan çalıştırır. DC gerilim 100 mV / 1000 mV / 10 V kaynak ve 200 mV / 30 V ölçüm, frekans 100 Hz-100 kHz üretim, süreklilik testi. 20.000 sayımlı ekran, USB bağlantısı, 6 adet 1,2 V şarj edilebilir AA pil. 195 x 95 x 58 mm, 650 g.
Ne işe yarar?
Otomasyon ve enstrümantasyon bakımında basınç, sıcaklık ve seviye transmitterlerinin 4-20 mA çıkışını doğrulamak, PLC / DCS analog giriş kartına bilinen mA değeri basıp okumayı kontrol etmek, kontrol vanası pozisyonerini sürmek ve döngü kablolamasında kopukluk aramak için kullanılır. Simülasyon modunda cihaz iki telli transmitter gibi davranarak PLC'nin kendi 24 V beslemesinden akım çeker; kaynak modunda döngüyü kendisi besler. Frekans çıkışı sayıcı ve debimetre girişlerini test eder. Tek cihazla mA üretme, ölçme ve döngü besleme ayrı kalibratör ve multimetre taşımayı ortadan kaldırır.
Öne çıkan özellikler
- DC akım kaynak, simülasyon ve ölçüm: 20 mA, ±(%0,02+2); 4-20 mA döngü kalibrasyonu
- 24 V ±%10 döngü güç çıkışı: transmitter harici besleme olmadan test edilir
- DC gerilim kaynak 100 mV / 1000 mV / 10 V ve ölçüm 200 mV / 30 V, ±(%0,02+2)
- Frekans üretimi 100 Hz – 100 kHz, ±(%0,01+1); süreklilik testi
- 20.000 sayımlı ekran; USB bağlantısı; test kablosu, USB kablosu ve güç adaptörü dahil
- 6 x 1,2 V şarj edilebilir AA pil; -10 °C ~ 55 °C çalışma; 195 x 95 x 58 mm, 650 g
Teknik özellikler
| Model | UT715 |
| Ürün Boyutu | 195 mm x 95 mm x 58 mm |
| Frekans çıkışı | 100 Hz / 1 kHz / 10 kHz / 100 kHz ±(%0,01+1) |
| DC akım ölçüm | 20 mA ±(%0,02+2) |
| Güç | 1.2V x 6 AA şarj edilebilir pil |
| Döngü besleme çıkışı | 24 V ±%10 |
| DC akım kaynak / simülasyon | 20 mA / 20 mA (SIM) ±(%0,02+2) |
| DC gerilim ölçüm | 200 mV / 30 V ±(%0,02+2) |
| Görüntüleme Sayısı | 20000 |
| Çalışma Sıcaklığı | -10°C~55°C |
| Standart Aksesuarlar | Test kablosu, USB kablosu, güç adaptörü, İngilizce el kitabı |
| Ürün Net Ağırlığı | 650g |
| Frekans aralıkları | 200 Hz / 2000 Hz / 20 kHz ±(%0,01+1) |
| DC gerilim kaynak | 100 mV / 1000 mV / 10 V ±(%0,02+10) |
| Süreklilik Testi | Var |
Sık sorulan sorular
4-20 mA transmitter nasıl kalibre edilir?
Kalibratör ölçüm modunda transmitter çıkışına seri bağlanır, proses değeri sıfır ve tam skalada okunan mA ile karşılaştırılır; sapma varsa transmitter ayarlanıp tekrar okunur.
Simülasyon ile kaynak modu farkı?
Kaynak modunda kalibratör döngüyü 24 V ile kendisi besler ve akımı üretir; simülasyon modunda PLC'nin beslemesine bağlanıp iki telli transmitter gibi akım çeker.
PLC analog kartı test edilir mi?
Evet; kalibratör 4 / 12 / 20 mA basar, PLC'de okunan değer beklenen mühendislik değeriyle karşılaştırılır.
Pil şarjı nasıl?
6 adet 1,2 V şarj edilebilir AA pil ve güç adaptörü paketle gelir; adaptör takılıyken cihaz şebekeden çalışır.
Hangi aksesuarlar dahil?
Test kablosu, USB kablosu, güç adaptörü ve İngilizce kullanım kılavuzu.
