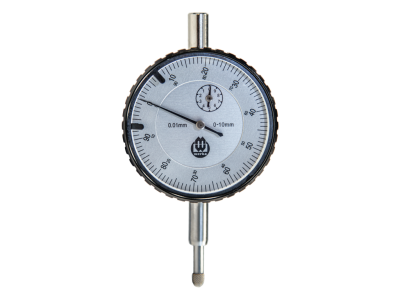

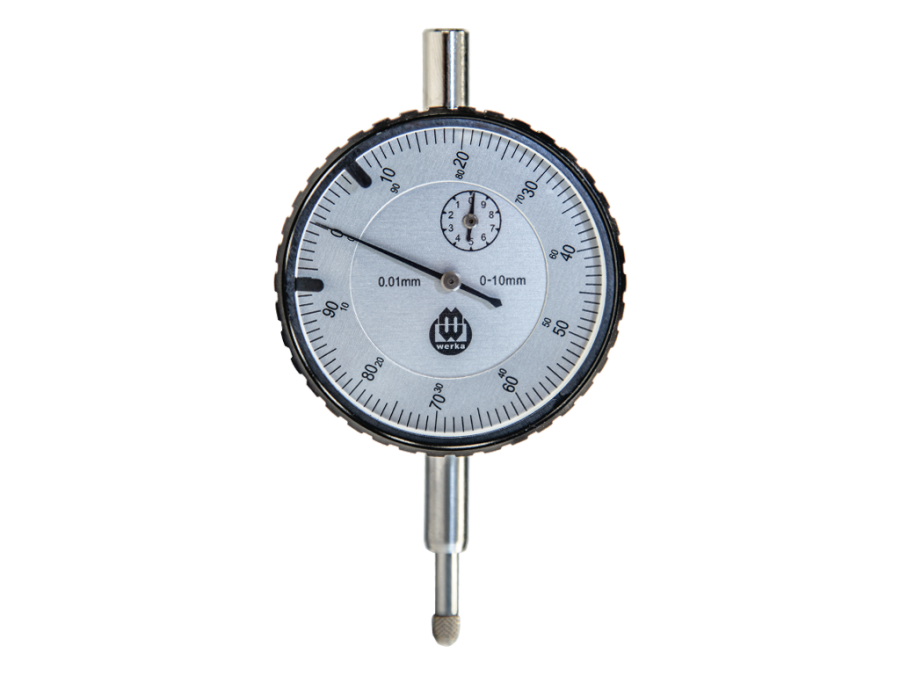

Werka W4101-15E, ekonomik serinin 0-10 mm aralıklı, 0,01 mm skala çözünürlüklü komparatör saatidir. Salgı, eksen kaçıklığı, düzlemsellik ve yükseklik farkı kontrolünde manyetik ayak ya da komparatör standına takılarak kullanılır. Metal gövde, 58 mm kadran ve standart 8 mm h6 şaftı vardır; DIN878 standardındadır.
Nerede kullanılır?
- Torna aynasında ve milde salgı kontrolünde
- Fren diski salgısı ve aks kaçıklığı ölçümünde
- Tezgah, kızak ve iş parçası düzlemsellik kontrolünde
- Seri üretimde referansa göre yükseklik farkı karşılaştırmasında
Öne çıkan özellikler
- 0-10 mm ölçüm aralığı, 0,01 mm skala
- Tekrarlanabilirlik 4 µm, histerezis 4 µm
- 58 mm kadran, metal gövde
- 8 mm h6 şaft: standart manyetik ayaklara ve standlara uyar
- Ayarlanabilir tolerans göstergeleri
- Kulaklı ve düz kapakla birlikte; karton kutu ve kalibrasyon raporu
Teknik özellikler
| Marka | Werka |
| Model | W4101-15E |
| Seri | Ekonomik seri |
| Standart | DIN878 |
| Ölçüm aralığı | 0-10 mm |
| Skala çözünürlüğü | 0,01 mm |
| Kadran çapı | 58 mm |
| Şaft çapı | 8 mm h6 |
| Tekrarlanabilirlik | 4 µm |
| Histerezis | 4 µm |
Salgı ölçümü adımları
- Saati manyetik ayağa 8 mm şaftından ya da kulaklı kapağından bağlayın
- Ölçüm ucunu yüzeye dik konumlayıp yaklaşık 1 mm ön yük verin
- Kadranı döndürerek ibreyi sıfıra getirin, tolerans göstergelerini sınırlarınıza ayarlayın
- Parçayı yavaşça bir tur çevirin; ibrenin en büyük ve en küçük değeri arasındaki fark salgıdır
Sık sorulan sorular
Bu saat hangi manyetik ayağa takılır?
8 mm şaftlı saatleri tutan tüm standart manyetik ayaklara ve komparatör standlarına takılır; örneğin Werka W230-8159.
Kulaklı kapak ne işe yarar?
Saatin arkasındaki kulaktan vidayla bağlanmasını sağlar. Kutudan hem kulaklı hem düz kapak çıkar.
Tekrarlanabilirlik ve histerezis değerleri nedir?
Katalogda ikisi de 4 µm olarak verilir.
Ölçüm aralığı ve skala nedir?
0-10 mm aralık, 0,01 mm skala çözünürlüğü.
