Knipex 97 91 04 V01 Mc4 Solar Konektörler için 7 Parçalı Set

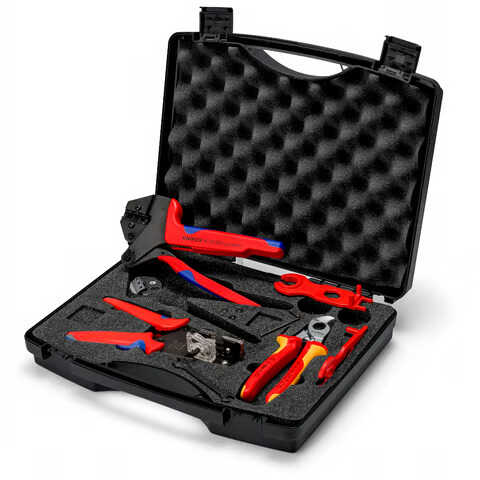

Knipex 97 91 04 V01, MC4 solar konnektörleri 2,5 / 4,0 / 6,0 mm² kesitte sıkmak için 7 parçalı fotovoltaik alet setidir. İçerik: değiştirilebilir kalıplı, fabrika kalibrasyonlu 97 43 200 A sıkma sistem pensesi; MC4 (Multi-Contact) 2,5 / 4,0 / 6,0 mm² sıkma kalıbı 97 49 66 ile yer belirleyici 97 49 66 1; MC4 rakorlarını sıkıp gevşeten ve muhafaza kilidini açan montaj aleti seti 97 49 66 2; 1,5 / 2,5 / 4,0 / 6,0 mm² bıçaklı 12 12 11 hassas sıyırma pensesi; Ø 15 mm'ye kadar bakır kablo için 95 16 165 kablo makası; kalıp montajı için alyen anahtar. Süngerli darbeye dayanıklı plastik çanta, 345 x 80 x 280 mm, 2,01 kg.

Ne işe yarar?

Çatı ve arazi güneş enerjisi santrallerinde panel dizilerinin DC kablolarını MC4 konnektörle sonlandırmak için kullanılır: kablo makasla kesilir, 12 12 11 ile izolasyon iletkeni çizmeden sıyrılır, kontak yer belirleyiciyle kalıba oturtulur ve 97 43 200 A'nın cırcırı sıkmayı tamamlamadan çeneyi bırakmaz; montaj aleti rakoru sıkar ve konnektörü ayırır. Kalibrasyonlu sıkma DC devrede en büyük arıza kaynağı olan yüksek dirençli konnektör bağlantısını önler. 2,5-6 mm² aralığı konut ve ticari çatı GES'lerinin standart dizi kablolarını kapsar; 10 mm² kablo için V02 seti gerekir.

Öne çıkan özellikler

• Fotovoltaik uygulamalar için 7 parçalı set
• 97 43 200 A değiştirilebilir kalıplı sıkma sistem pensesi; sıkma basıncı fabrikada kalibre edilmiş
• MC4 (Multi-Contact) 2,5 / 4,0 / 6,0 mm² sıkma kalıbı 97 49 66 ve yer belirleyici 97 49 66 1
• MC4 montaj aleti seti 97 49 66 2: rakor sıkma-gevşetme ve muhafaza kilidi açma
• 12 12 11 hassas sıyırma pensesi, 1,5 / 2,5 / 4,0 / 6,0 mm² bıçaklı
• 95 16 165 kablo makası, Ø 15 mm'ye kadar bakır kablo; kalıp montajı için alyen anahtar
• Süngerli yuvalı, darbeye dayanıklı plastik çanta

Teknik özellikler

Sık sorulan sorular

V01 ile V02 arasındaki fark nedir?
V01 2,5 / 4 / 6 mm² için 97 49 66 kalıbı ve 12 12 11 sıyırıcı içerir; V02 4 / 6 / 10 mm² için 97 49 71 kalıbı ve 12 12 12 sıyırıcı içerir. Dizi kablosu 10 mm² ise V02.

Başka marka solar konnektör sıkar mı?
Kalıp MC4 (Multi-Contact) içindir; MC4 uyumlu konnektörlerde üretici onayı kontrol edilmelidir. MC4 EVO 2 için 97 43 66 EVO pensesi vardır.

Kalıp değiştirilebilir mi?
Evet; 97 43 200 A gövdesine pabuç, yüksük, faston ve koaks kalıpları da takılır, set böylece genel krimp takımına dönüşür.

Neden kalibrasyonlu sıkma?
DC solar devrede gevşek konnektör ısınır ve ark yapar; kalibre pense her konnektörde aynı sıkma basıncını verir.
