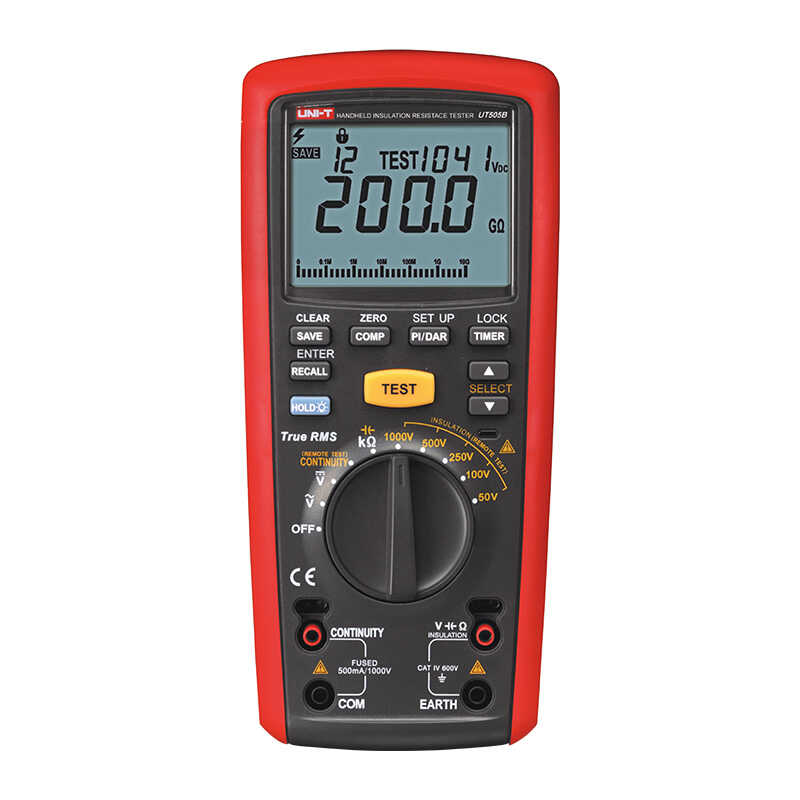

UNI-T UT505B El Tipi İzolasyon Megeri 50-1000 V, 200 GΩ

UNI-T UT505B, 50 V ~ 1000 V beş test gerilimiyle 200 GΩ'a kadar yalıtım direnci ölçen el tipi izolasyon megeridir. 50 V: 10 GΩ, 100 V: 20 GΩ, 250 V: 50 GΩ, 500 V: 100 GΩ, 1000 V: 200 GΩ'a kadar. Ek işlevler: AC / DC gerilim 0-600 V, frekans 45 Hz-1 kHz, direnç 0,001 kΩ-10 MΩ, kapasitans 100 pF-500 µF, AC kaçak akım 10-2000 µA. 6 x 1,5 V AA pil (dahil değil); 22 x 10 x 4,5 cm, 507 g.

Ne işe yarar?

Alçak gerilim tesisatı, motor sargısı, kablo, pano ve beyaz eşya servisinde yalıtım direncini ölçmek için kullanılır; 50 ve 100 V kademeleri telekom ve elektronik devreleri zarar vermeden, 500 V tesisat kablolarını, 1000 V motor ve kabloyu test eder. Gerilim ölçümü test öncesi devrenin enerjisiz olduğunu doğrular; kapasitans ve kaçak akım ölçümü kondansatör ve kaçak yolu bulmaya yarar. El tipi gövde ve pil beslemesi saha işine uygundur. OG ekipman ve PI / DAR için 5000 V'luk UT513A.

Öne çıkan özellikler

• Test gerilimleri 50 / 100 / 250 / 500 / 1000 V
• Yalıtım direnci 50 V: 10 GΩ · 100 V: 20 GΩ · 250 V: 50 GΩ · 500 V: 100 GΩ · 1000 V: 200 GΩ'a kadar
• AC / DC gerilim 0 ~ 600 V; frekans 45 Hz ~ 1 kHz
• Direnç 0,001 kΩ ~ 10 MΩ; kapasitans 100 pF ~ 500 µF; AC kaçak akım 10 ~ 2000 µA
• El tipi; 6 x 1,5 V AA pil (hariç); 22 x 10 x 4,5 cm, 507 g

Teknik özellikler

Sık sorulan sorular

Hangi test gerilimi hangi işte?
50-100 V telekom ve elektronik, 250 V düşük gerilim kontrol devresi, 500 V 230/400 V tesisat kabloları, 1000 V motor ve OG altı kablolar.

Ölçümden önce ne yapılır?
Devre enerjisiz olmalı; cihazın gerilim modu bunu doğrular. Kondansatör ve kablo test sonrası deşarj edilir.

Piller dahil mi?
Hayır; 6 adet 1,5 V AA pil ayrıca alınır.

UT513A ile fark?
UT513A 5000 V ve 1000 GΩ'a kadar masa tipi, zamanlı ölçümlü; UT505B 1000 V ve 200 GΩ el tipi, ek olarak kapasitans ve kaçak akım ölçer.
