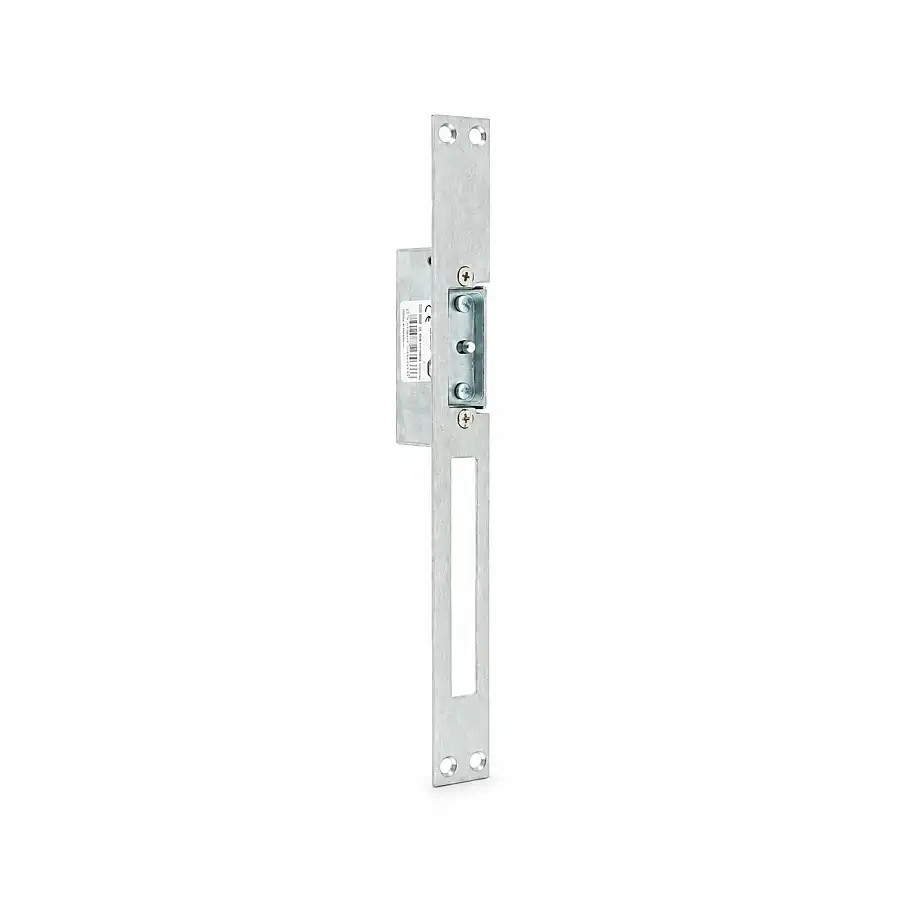

Yale 45-E9LX Bas-Aç Elektrikli Kapı Karşılığı Mandal Ayarlı Standart

Bas-aç karşılık, kapıyı diyafondan ya da butondan açmaya yarayan elektrikli parçadır: enerji verildiğinde karşılığın dili serbest kalır ve kapı itilerek açılır. Yale 45-E9LX standart tip bir modeldir ve gömme kilitlere uygun ölçülendirilmiştir. Aynası 250x25x3 mm paslanmaz çeliktir. Mandalı ayarlıdır, yani kapı ile kasa arasındaki boşluk farkları karşılık üzerinden telafi edilir. Sağ ve sol kapıda kullanılmak üzere çevrilebilir. 8-16 V AC/DC ile çalışır, 350 kg tutma kuvveti verir ve enerji yokken kilitli kalır.

Nerede kullanılır?

Apartman ve site giriş kapıları, diyafon ve interkomla açılan bina girişleri, ofis ve işyeri ana kapıları, site ve bahçe kapıları, depo ve servis girişleri. Gömme kilit takılı standart kapı kasalarında kullanılır; monoblok çelik kapı kilitlerinde mono tip karşılık gerekir.

Öne çıkanlar

• Gömme kilitlere uygun standart tip
• 250x25x3 mm paslanmaz çelik ayna — paslanmaz yüzey dış kapıda ömür demektir
• 350 kg tutma kuvveti
• Mandal ayarlı: kapı-kasa boşluğu karşılıktan telafi edilir
• Çevrilebilir sağ/sol kullanım — tek ürün iki yöne uyar
• 8-16 V AC/DC: standart 12 V diyafon tesisatına doğrudan bağlanır
• Enerji yokken kilitli kalır

Teknik özellikler

Nalburport’taki diğer Yale ürünleri

Asma kilitler
Y220B Marine Asma Kilit 61 mm PVC Kaplamalı · YTP2 Klipsli Şifreli Asma Kilit 26 mm Sarı · Y114B Oval Kayar Pimli Asma Kilit 70 mm · Y150B Şifreli Pirinç Asma Kilit 30 mm

Bareller
650 Serisi Barel 68 mm Saten · 750 Serisi Tuzaklı Barel 68 mm Saten · Tuzaklı İkili Sistem Barel 68 mm Nikel

Kapı hidrolikleri
103 Sabit Güçlü Kapı Hidroliği NO:3 Gümüş · 104 Sabit Güçlü Kapı Hidroliği NO:4 Gümüş · 105 Sabit Güçlü Kapı Hidroliği NO:5 Gümüş · 300 Serisi Dar Tip Kapı Hidroliği NO:2-4 Gümüş · 300 Serisi Dar Tip Kapı Hidroliği NO:2-4 Siyah

Elektrikli kapı karşılıkları
45-E9LX Bas-Aç Elektrikli Kapı Karşılığı Mandal Ayarlı Standart · 45-E9NX Bas-Aç Elektrikli Kapı Karşılığı Mandal Ayarlı Monoblok

Otel ve daire kilitleri
ET-3101 Topuzlu Otel Kilidi Saten · BK-3101 Topuzlu Otel WC Kilidi Saten

Kasalar
YSV/170/DB2 Kollu Elektronik Kasa Mini Boy Siyah · YSV/250/DB2 Alarmlı Kollu Elektronik Kasa Orta Boy Siyah · YSV/390/DB2 Alarmlı Kollu Elektronik Kasa Ofis Tipi Siyah · YLC/200/DB2 Alarmlı Kollu Kasa Laptop Tipi · YEC/250/DB2 Alarmlı Kollu Kasa Orta Boy · YEC/390/DB2 Alarmlı Kollu Kasa Büyük Boy · Y-MS0000NFP LCD Ekranlı Elektronik Kasa Orta Boy · Y-LTS0000 LCD Ekranlı Elektronik Kasa Laptop Tipi · YSFB/250/EB1 Parmak İzli Motorlu Kasa Ev Tipi · YLFB/200/EB1 Parmak İzli Motorlu Kasa Laptop Tipi · YSFM/250/EG1 Sertifikalı Parmak İzli Kasa Ev Tipi · YLFM/200/EG1 Sertifikalı Parmak İzli Kasa Laptop Tipi · YFM/352/FG2 Yangın Sertifikalı Dokunmatik Kasa Orta Boy · YEN/350/EEG1 EN Serisi Yangın Sertifikalı Şifreli Kasa

Anahtar dolapları
YKB/200/BB2 Anahtar Dolabı 20 Anahtarlı Küçük Boy · YKB/540/BB2 Anahtar Dolabı 48 Anahtarlı Orta Boy

Akıllı kilitler ve dijital dürbün
Linus L2 Lite Akıllı Kilit Siyah · Linus L2 Lite Akıllı Kilit Gümüş · Linus Akıllı Parmak İzi Tuş Takımı Siyah · Linus Ayarlanabilir Akıllı Silindir 30-65 mm Nikel · DDV 500 Serisi LCD Ekranlı Dijital Kapı Dürbünü

Bisiklet ve kablolu kilitler
YUL3C Maksimum Güvenlikli Kablolu U Kilit 230 mm · YCC1 Şifreli Kablolu Kilit 1800 mm

Panik bar
PED100 Panik Bar

Yangına dayanıklı çantalar
YFWC/155/KB1 Yangına ve Suya Dayanıklı Çanta Orta Boy · YFWC/329/KB1 Yangına ve Suya Dayanıklı Çanta Büyük Boy

Sık sorulan sorular

Enerji yokken kilitli kalması ne demek?
Bu karşılık, elektrik kesildiğinde kapıyı kilitli tutar — güvenliği önceleyen çalışma biçimidir. Kapıyı açmak için diyafona basılması, yani enerji verilmesi gerekir. Yangın ve tahliye senaryosunda kapının elektrik kesildiğinde serbest kalması isteniyorsa tersi çalışan bir ürün gerekir; böyle bir ihtiyaç varsa proje şartını bize yazın.

Mandal ayarı ne işe yarıyor?
Mandal, kilit dilinin karşılığa oturma derinliğini ayarlayan parçadır. Kapı ile kasa arasındaki boşluk zamanla değiştiğinde ya da montajda milimetrik kaçıklık olduğunda mandal ayarıyla kapı sallanmadan, sürtmeden oturur. Ayar olmayan karşılıklarda bu durumda kasanın yeniden işlenmesi gerekir.

8-16 V AC/DC aralığı pratikte ne demek?
Karşılık hem alternatif hem doğru akımla, 8 ile 16 volt arasındaki besleme ile çalışır. Diyafon ve interkom sistemlerinin kapı açma çıkışı tipik olarak 12 V’tur, yani standart bir diyafon tesisatına doğrudan bağlanır. Daha yüksek gerilim bobini yakar.

Standart tip ile mono tip arasındaki fark ne?
Standart tip, kendi anahtarı gövdesinden çıkan gömme kilitlerin dili için ölçülendirilmiştir. Mono tip ise monoblok çelik kapı kilitlerinin farklı dil yapısına göre yapılır ve aynası daha kısa, daha geniştir (230x28x3 mm). Yanlış tip alındığında dil karşılığa oturmaz; kapınızın kilidine bakıp seçin.

350 kg tutma kuvveti yeterli mi?
Apartman ve işyeri girişleri için yeterli bir değerdir; karşılık kapıyı omuzla zorlamaya karşı tutar. Unutulmaması gereken, zincirin en zayıf halkasının genellikle kasa ahşabı ya da vida tutuşu olduğudur: karşılık sağlam malzemeye, uzun vidayla monte edilmelidir.

Kapı açılmıyor, karşılık vızıldıyor — sorun ne?
Çoğunlukla mekanik baskı sorunudur: kapı kasaya yaslanıp dile yan yük bindiriyorsa dil serbest kalamaz. Kapıyı hafifçe kendinize doğru çekip butona basın, açılıyorsa mandal ayarını ve menteşe boşluğunu düzeltmek gerekir. Vızıltı AC beslemede normaldir, DC beslemede sessiz çalışır.

Montajı elektrikçi mi yapmalı?
Kasa işlemesi ve karşılık montajı nalbur işidir, iki kablonun diyafon kapı açma çıkışına bağlanması ise basit bir elektrik işidir. Diyafon panelinde hangi klemensin kapı açma olduğunu bilmiyorsanız elektrikçiye bağlatın; yanlış klemens bobini yakar.
