MTE HSS 2 li El Kılavuzu DIN 5157 Boru Dişi G 1/8 - G 3/4

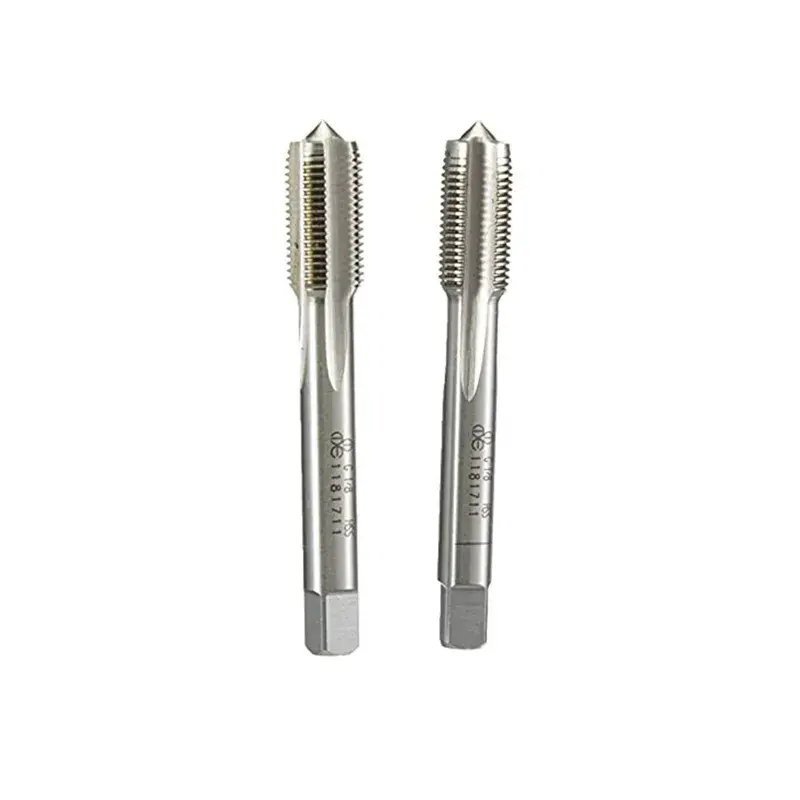

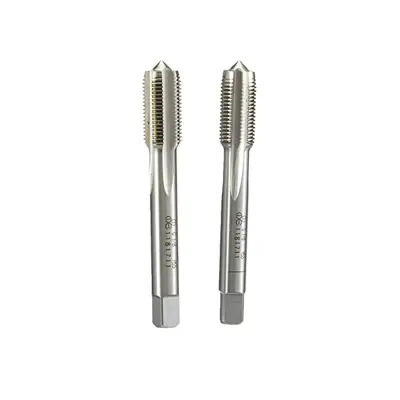

Tesisatın diş takımı. MTE HSS 2 li el kılavuzu DIN 5157, BSP (Whitworth boru) dişi açmak için kullanılan el takımıdır ve ön + son kılavuz olarak iki parça gelir. Boru dişi metrik dişten farklıdır: diş açısı 55° dir ve ölçü inç cinsinden boru anma çapı ile belirtilir — G 1/8, G 1/4, G 3/8, G 1/2 ve G 3/4. Her ölçünün inç başına diş sayısı (28, 19 ve 14) ve kılavuz matkap çapı tabloda verilmiştir. Su, hava ve hidrolik bağlantılarının standart dişidir.
Nerede kullanılır?
Su ve kalorifer tesisatı, hidrolik ve pnömatik hat bağlantıları, kompresör ve hava hattı, manifold ve gövde delikleri, pompa ve vana onarımı, kazan ve boyler bağlantıları, tarım ve sulama tesisatı, bakım ve onarım atölyeleri. Rakor, nipel ve dirsek bağlantılarının dişi bu takımla açılır.
Öne çıkanlar
- BSP (Whitworth) boru dişi — 55° diş açısı
- İki parça takım: ön ve son kılavuz
- Beş ölçü: G 1/8, G 1/4, G 3/8, G 1/2, G 3/4
- DIN 5157 standardı, HSS yüksek hız çeliği
- Elde kılavuz kolu ile kullanım için
- Tesisat, hidrolik ve pnömatik bağlantıların standart dişi
- Kılavuz matkap çapları tabloda (BSP standardı)
- Aynı ölçülerde pafta ve makine kılavuzlarımız da mevcut
Teknik özellikler
| Marka | MTE |
| Ürün tipi | 2 li el kılavuzu (ön ve son) |
| Standart | DIN 5157 |
| Malzeme | HSS yüksek hız çeliği |
| Diş tipi | BSP boru dişi (Whitworth, 55°) |
| Ölçüler | G 1/8 x 28 · G 1/4 x 19 · G 3/8 x 19 · G 1/2 x 14 · G 3/4 x 14 |
| Kullanım | Elde (kılavuz kolu ile) |
| Satış birimi | Takım (2 parça) |
Boru dişi ölçüleri ve kılavuz matkap çapları
| Diş ölçüsü (G) | Kılavuz matkap çapı | Üretici kodu | Durum |
|---|---|---|---|
| G 1/8 x 28 | 8,8 mm | 102300973 | Stokta |
| G 1/4 x 19 | 11,8 mm | 102301316 | Stokta |
| G 3/8 x 19 | 15,25 mm | 102301666 | Stokta |
| G 1/2 x 14 | 19 mm | 102302095 | Stokta |
| G 3/4 x 14 | 24,5 mm | 102302644 | Stokta |
Hangi kılavuzu seçmeliyim?
Kılavuz seçimi üç soruya bakar: elde mi makinede mi çalışacaksınız, diş normal mi ince mi boru dişi mi, ve delik açık mı kör mü. Kör delikte mutlaka helis kanal gerekir: düz kanallı kılavuz talaşı dipte biriktirip kırılır. Açık delikte düz kanal daha verimlidir.
| Kullanım | Standart | Tip | Ürün |
|---|---|---|---|
| Elde, metrik normal diş | DIN 352 | 3 lü takım (ön, orta, son) ya da tek son kılavuz | 3 lü takım kılavuz · son kılavuz |
| Elde, metrik ince diş | DIN 2181 | 2 li takım (ön, son) | 2 li takım kılavuz |
| Elde, boru dişi (BSP) | DIN 5157 | 2 li takım (ön, son) | 2 li el kılavuzu |
| Makinede, normal diş, AÇIK delik | DIN 371C (M3-M12) · DIN 376C (M14-M24) | Düz kanal | DIN 371C M3-M12 · DIN 376C M14-M24 |
| Makinede, normal diş, KÖR delik | DIN 371C / 376C | Helis kanal | helis kanallı M2-M16 |
| Makinede, ince diş, AÇIK delik | DIN 374C | Düz kanal | düz kanallı M8-M30 |
| Makinede, ince diş, KÖR delik | DIN 374C | Helis kanal | helis kanallı M8-M20 |
| Makinede, boru dişi, AÇIK delik | DIN 5156C | Düz kanal | düz kanallı G 1/8-3/4 |
| Makinede, boru dişi, KÖR delik | DIN 5156C | Helis kanal | helis kanallı G 1/8-3/4 |
| Makinede, seri imalat, M10 | DIN 371B | TiN kaplı, uzun ömür | TiN kaplı M10 |
Dış diş (cıvata dişi) açmak için pafta gerekir: metrik normal pafta, metrik ince pafta ve boru dişi pafta lokmalarımıza bakabilirsiniz.
MTE metal işleme takımları
MTE kılavuz, pafta, rayba, freze ve matkap gruplarının tamamı aşağıdadır. Ölçü ölçü stok durumu her ürün sayfasının tablosunda verilmiştir; listede olmayan bir ölçü arıyorsanız sorabilirsiniz.
| Ürün | Kapsam |
|---|---|
| Kılavuzlar (iç diş) | |
| 3 lü takım kılavuz DIN 352 | Elde, metrik normal, M2-M22 |
| Son kılavuz DIN 352 | Elde, tek parça bitirme, M3-M20 |
| 2 li takım kılavuz DIN 2181 | Elde, metrik ince, M8-M22 |
| Makine kılavuzu DIN 371C | Düz kanal, normal diş, M3-M12 |
| Makine kılavuzu DIN 376C | Düz kanal, normal diş, M14-M24 |
| Makine kılavuzu DIN 374C | Düz kanal, ince diş, 21 ölçü |
| Helis kanallı kılavuz DIN 371C/376C | Kör delik, normal diş, M2-M16 |
| Helis kanallı kılavuz DIN 374C | Kör delik, ince diş, M8-M20 |
| TiN kaplı kılavuz DIN 371B | Seri imalat, M10 |
| Boru dişi (BSP) | |
| 2 li el kılavuzu DIN 5157 | Elde, G 1/8 - G 3/4 |
| Makine kılavuzu DIN 5156C | Düz kanal, G 1/8 - G 3/4 |
| Helis kanallı kılavuz DIN 5156C | Kör delik, G 1/8 - G 3/4 |
| Pafta lokması DIN 5158B | Dış diş, G 1/8 - G 3/4 |
| Paftalar (dış diş) | |
| Normal pafta DIN 223B | Metrik normal, M3-M30 |
| İnce pafta DIN 223B | Metrik ince, M8-M18 |
| Raybalar | |
| El raybası DIN 206 | H7, elde, 2-18 mm |
| Makine raybası DIN 212 | H7, tezgâhta, 2-13 mm |
| Frezeler | |
| Parmak freze kısa DIN 844 | HSS-E, 2-28 mm |
| Parmak freze uzun DIN 844 | HSS-E, 5-16 mm |
| Havşa freze DIN 335C | 90°, 6,3-31,5 mm |
| Havşa freze DIN 334C | 60°, 20 mm, 3 ağızlı |
| Matkap uçları | |
| Mors konik saplı matkap DIN 345 | 21-32 mm |
| Punta matkabı DIN 333A | 1x3,15 - 10x25 mm |
| Kademeli sac delme matkabı | 4-20 ve 4-30 mm |
| Taşlanmış matkap ucu | 14,2 mm |
Sık sorulan sorular
Boru dişi ile metrik diş arasındaki fark ne?
Boru dişinde diş açısı 55°, metrikte 60° dir. Boru dişi ölçüsü borunun anma çapıyla adlandırılır: G 1/2 dişin gerçek çapı yaklaşık 20,9 mm dir, 12,7 mm değildir. İki diş birbirine takılmaz.
G 1/2 için kaç mm delik açmalıyım?
19 mm. Tüm ölçülerin kılavuz matkap çapı tabloda verilmiştir ve BSP standardına göredir.
G ile R ve Rp arasındaki fark ne?
G silindirik (paralel) boru dişini, R konik dış dişi, Rp silindirik iç dişi gösterir. Bu ürünler silindirik G dişi açar; konik dişli rakor sızdırmazlık için keten ya da conta ile kullanılır.
Kaç diş/inç ne anlama geliyor?
Boru dişinde adım yerine inç başına diş sayısı verilir. G 1/8 te 28, G 1/4 ve G 3/8 te 19, G 1/2 ve G 3/4 te 14 diş/inç vardır.
Sızdırmazlık nasıl sağlanır?
Silindirik boru dişi tek başına sızdırmaz; keten ve macun, teflon bant ya da conta kullanılır. Hidrolik hatlarda O-ringli ya da konik dişli bağlantılar tercih edilir.
Aynı ölçüde dış diş (pafta) var mı?
Evet. BSP pafta lokmalarımız (DIN 5158/B) aynı G 1/8 - G 3/4 ölçülerinde bulunmaktadır; boru ucuna dış diş açmak için kullanılır.
Makinede kullanılabilir mi?
Bu takım elde kullanım içindir. Makinede diş çekecekseniz BSP makine kılavuzlarımız (DIN 5156/C, düz ve helis kanallı) uygundur.
