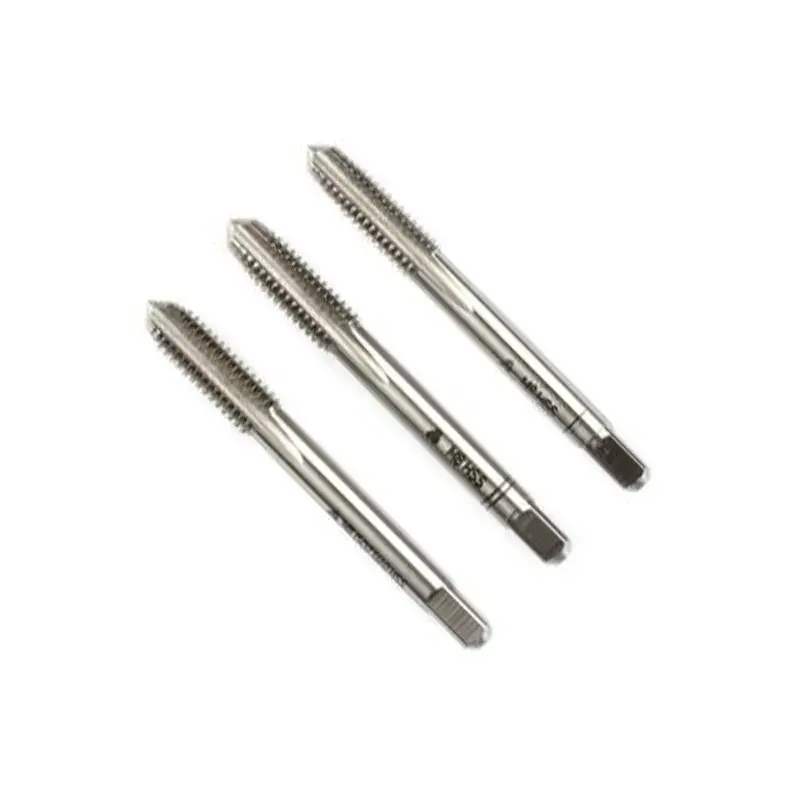

MTE HSS 3 lü Takım Kılavuz DIN 352 Metrik Normal Diş M2-M22
Elde diş çekmenin klasik takımı. MTE HSS 3 lü takım kılavuz, aynı diş ölçüsü için ön (giriş), orta ve son kılavuzun bir arada verildiği DIN 352 setidir: ön kılavuz koniklik sayesinde dişi açmaya başlar, orta kılavuz dişi derinleştirir, son kılavuz dişi tam profiline getirir ve kör deliğin dibine kadar diş çeker. Yüksek hız çeliği (HSS), M form, 60° uç açısı, 6H tolerans ve sağ kesme yönü ile TS 82/1 standardına uygundur. M2 ile M22 arası metrik normal (kaba) diş ölçülerinde.
Nerede kullanılır?
Elde diş çekme işleri, bakım ve onarım atölyeleri, kopan cıvatanın yerine diş açma, kör deliklere tam dipli diş çekme, tesisat ve makine montajı, kalıp ve tesviye işleri, tornacı ve tesviyeci atölyeleri, okul ve eğitim atölyeleri. Alaşımsız ve düşük alaşımlı çelikler, döküm, alüminyum, pirinç, çinko ve termoplastik malzemelerde kullanılır.
Öne çıkanlar
- Üç parça bir takımda: ön, orta ve son kılavuz
- DIN 352 · M form · 60° uç açısı · 6H tolerans
- HSS yüksek hız çeliği, sağ kesme yönlü
- Kör deliğin dibine kadar diş çekme imkânı
- M2 ile M22 arası 13 metrik normal diş ölçüsü
- Elde kılavuz kolu (mandal) ile kullanım için
- TS 82/1 standardına uygun
- Her ölçünün kılavuz matkap çapı tabloda verilmiştir
Teknik özellikler
| Marka | MTE |
| Ürün tipi | 3 lü takım kılavuz (ön, orta, son) |
| Standart | DIN 352 · TS 82/1 |
| Malzeme | HSS yüksek hız çeliği |
| Diş tipi | Metrik normal (kaba) diş |
| Takım tipi | M form |
| Uç açısı | 60° |
| Tolerans | 6H |
| Kesme yönü | Sağ |
| Ölçü aralığı | M2 - M22 |
| Kullanım | Elde (kılavuz kolu ile) |
| Satış birimi | Takım (3 parça) |
Diş ölçüleri ve kılavuz matkap çapları
| Diş ölçüsü | Adım | Kılavuz matkap çapı | Üretici kodu | Durum |
|---|---|---|---|---|
| M2 | 0,4 mm | 1,6 mm | 100040200 | Tedarik süresi sorulmalı |
| M3 | 0,5 mm | 2,5 mm | 100040300 | Stokta |
| M4 | 0,7 mm | 3,3 mm | 100040400 | Stokta |
| M5 | 0,8 mm | 4,2 mm | 100040500 | Stokta |
| M6 | 1 mm | 5 mm | 100040600 | Stokta |
| M8 | 1,25 mm | 6,75 mm | 100040800 | Stokta |
| M10 | 1,5 mm | 8,5 mm | 100041000 | Stokta |
| M12 | 1,75 mm | 10,25 mm | 100041200 | Stokta |
| M14 | 2 mm | 12 mm | 100041400 | Stokta |
| M16 | 2 mm | 14 mm | 100041600 | Stokta |
| M18 | 2,5 mm | 15,5 mm | 100041800 | Stokta |
| M20 | 2,5 mm | 17,5 mm | 100042000 | Stokta |
| M22 | 2,5 mm | 19,5 mm | 100042200 | Stokta |
Hangi kılavuzu seçmeliyim?
Kılavuz seçimi üç soruya bakar: elde mi makinede mi çalışacaksınız, diş normal mi ince mi boru dişi mi, ve delik açık mı kör mü. Kör delikte mutlaka helis kanal gerekir: düz kanallı kılavuz talaşı dipte biriktirip kırılır. Açık delikte düz kanal daha verimlidir.
| Kullanım | Standart | Tip | Ürün |
|---|---|---|---|
| Elde, metrik normal diş | DIN 352 | 3 lü takım (ön, orta, son) ya da tek son kılavuz | 3 lü takım kılavuz · son kılavuz |
| Elde, metrik ince diş | DIN 2181 | 2 li takım (ön, son) | 2 li takım kılavuz |
| Elde, boru dişi (BSP) | DIN 5157 | 2 li takım (ön, son) | 2 li el kılavuzu |
| Makinede, normal diş, AÇIK delik | DIN 371C (M3-M12) · DIN 376C (M14-M24) | Düz kanal | DIN 371C M3-M12 · DIN 376C M14-M24 |
| Makinede, normal diş, KÖR delik | DIN 371C / 376C | Helis kanal | helis kanallı M2-M16 |
| Makinede, ince diş, AÇIK delik | DIN 374C | Düz kanal | düz kanallı M8-M30 |
| Makinede, ince diş, KÖR delik | DIN 374C | Helis kanal | helis kanallı M8-M20 |
| Makinede, boru dişi, AÇIK delik | DIN 5156C | Düz kanal | düz kanallı G 1/8-3/4 |
| Makinede, boru dişi, KÖR delik | DIN 5156C | Helis kanal | helis kanallı G 1/8-3/4 |
| Makinede, seri imalat, M10 | DIN 371B | TiN kaplı, uzun ömür | TiN kaplı M10 |
Dış diş (cıvata dişi) açmak için pafta gerekir: metrik normal pafta, metrik ince pafta ve boru dişi pafta lokmalarımıza bakabilirsiniz.
Kılavuz matkap çapı tablosu (metrik normal diş)
Kılavuz çekmeden önce açılacak delik çapı tek bir kuralla bulunur: delik çapı = diş çapı − diş adımı. Delik bu değerden küçük açılırsa kılavuz kırılır, büyük açılırsa diş tam dolmaz ve bağlantı zayıf kalır. İnce dişte aynı kural geçerlidir: M12x1,25 için 12 − 1,25 = 10,75 mm.
| Diş | Adım | Kılavuz matkap çapı |
|---|---|---|
| M2 | 0,4 mm | 1,6 mm |
| M2,5 | 0,45 mm | 2,05 mm |
| M3 | 0,5 mm | 2,5 mm |
| M4 | 0,7 mm | 3,3 mm |
| M5 | 0,8 mm | 4,2 mm |
| M6 | 1 mm | 5 mm |
| M8 | 1,25 mm | 6,75 mm |
| M10 | 1,5 mm | 8,5 mm |
| M12 | 1,75 mm | 10,25 mm |
| M14 | 2 mm | 12 mm |
| M16 | 2 mm | 14 mm |
| M18 | 2,5 mm | 15,5 mm |
| M20 | 2,5 mm | 17,5 mm |
| M22 | 2,5 mm | 19,5 mm |
| M24 | 3 mm | 21 mm |
| M27 | 3 mm | 24 mm |
| M30 | 3,5 mm | 26,5 mm |
Boru dişi (BSP) kılavuz matkap çapları
| Diş | Diş / inç | Kılavuz matkap çapı |
|---|---|---|
| G 1/8 | 28 | 8,8 mm |
| G 1/4 | 19 | 11,8 mm |
| G 3/8 | 19 | 15,25 mm |
| G 1/2 | 14 | 19 mm |
| G 3/4 | 14 | 24,5 mm |
Kılavuz kırılmasının başlıca sebepleri: deliğin küçük açılması · kesme yağı kullanılmaması · talaş boşaltmadan kesintisiz ilerlemek · kılavuzu eğik tutmak · kör delikte dibe dayandıktan sonra zorlamak · kör delikte düz kanallı kılavuz kullanmak.
MTE metal işleme takımları
MTE kılavuz, pafta, rayba, freze ve matkap gruplarının tamamı aşağıdadır. Ölçü ölçü stok durumu her ürün sayfasının tablosunda verilmiştir; listede olmayan bir ölçü arıyorsanız sorabilirsiniz.
| Ürün | Kapsam |
|---|---|
| Kılavuzlar (iç diş) | |
| 3 lü takım kılavuz DIN 352 | Elde, metrik normal, M2-M22 |
| Son kılavuz DIN 352 | Elde, tek parça bitirme, M3-M20 |
| 2 li takım kılavuz DIN 2181 | Elde, metrik ince, M8-M22 |
| Makine kılavuzu DIN 371C | Düz kanal, normal diş, M3-M12 |
| Makine kılavuzu DIN 376C | Düz kanal, normal diş, M14-M24 |
| Makine kılavuzu DIN 374C | Düz kanal, ince diş, 21 ölçü |
| Helis kanallı kılavuz DIN 371C/376C | Kör delik, normal diş, M2-M16 |
| Helis kanallı kılavuz DIN 374C | Kör delik, ince diş, M8-M20 |
| TiN kaplı kılavuz DIN 371B | Seri imalat, M10 |
| Boru dişi (BSP) | |
| 2 li el kılavuzu DIN 5157 | Elde, G 1/8 - G 3/4 |
| Makine kılavuzu DIN 5156C | Düz kanal, G 1/8 - G 3/4 |
| Helis kanallı kılavuz DIN 5156C | Kör delik, G 1/8 - G 3/4 |
| Pafta lokması DIN 5158B | Dış diş, G 1/8 - G 3/4 |
| Paftalar (dış diş) | |
| Normal pafta DIN 223B | Metrik normal, M3-M30 |
| İnce pafta DIN 223B | Metrik ince, M8-M18 |
| Raybalar | |
| El raybası DIN 206 | H7, elde, 2-18 mm |
| Makine raybası DIN 212 | H7, tezgâhta, 2-13 mm |
| Frezeler | |
| Parmak freze kısa DIN 844 | HSS-E, 2-28 mm |
| Parmak freze uzun DIN 844 | HSS-E, 5-16 mm |
| Havşa freze DIN 335C | 90°, 6,3-31,5 mm |
| Havşa freze DIN 334C | 60°, 20 mm, 3 ağızlı |
| Matkap uçları | |
| Mors konik saplı matkap DIN 345 | 21-32 mm |
| Punta matkabı DIN 333A | 1x3,15 - 10x25 mm |
| Kademeli sac delme matkabı | 4-20 ve 4-30 mm |
| Taşlanmış matkap ucu | 14,2 mm |
Sık sorulan sorular
3 lü takım kılavuz ile makine kılavuzu arasındaki fark ne?
3 lü takım elde kullanılır: üç kılavuz sırayla takılır, her biri dişi biraz daha derinleştirir. Makine kılavuzu tek parçadır ve matkap ya da işleme merkezinde tek geçişte diş çeker. Elde çalışıyorsanız 3 lü takım, makineyle çalışıyorsanız makine kılavuzu gerekir.
Hangi sırayla kullanılır?
Önce ön (en konik) kılavuz, sonra orta, en son düz profilli son kılavuz. Sıra atlanırsa kılavuz zorlanır ve kırılır.
Kılavuz matkap çapını nasıl bulurum?
Metrik dişte kural basittir: delik çapı = diş çapı eksi adım. Örneğin M10x1,5 için 10 − 1,5 = 8,5 mm. Her ölçünün değeri sayfadaki tabloda hesaplanmış olarak verilmiştir.
Kılavuz neden kırılır?
En sık sebep deliğin küçük açılmasıdır. Diğer sebepler: talaş boşaltmadan devamlı ilerlemek, kesme yağı kullanmamak, kılavuzu eğik tutmak ve kör delikte dibe dayandıktan sonra zorlamak.
Kesme yağı şart mı?
Çelik ve paslanmazda kesinlikle gereklidir; kılavuz ömrünü kat kat artırır ve diş yüzeyini düzeltir. Alüminyumda gazyağı veya özel alüminyum kesme sıvısı tercih edilir.
Kör delikte tam dişi nasıl çekerim?
Son kılavuz (üçüncü parça) kesme konisi en kısa olandır ve dişi dibe en yakın noktaya kadar getirir. Kör delikte talaş dipte biriktiği için kılavuz ara ara çıkarılıp delik temizlenmelidir.
6H ne anlama geliyor?
Dişin tolerans sınıfıdır: açılan dişin standart cıvatayla (6g) normal boşlukta çalışacağını gösterir. Genel makine imalatının standart sınıfıdır.
Paslanmazda kullanılır mı?
HSS kılavuz paslanmazda kullanılabilir ancak ömrü kısadır ve bol kesme yağı, düşük devir gerekir. Sürekli paslanmaz işi için HSSE (kobaltlı) makine kılavuzlarımız daha uygundur.
