MTE HSSE TiN Kaplı Makine Kılavuzu DIN 371B M10 Galaksi

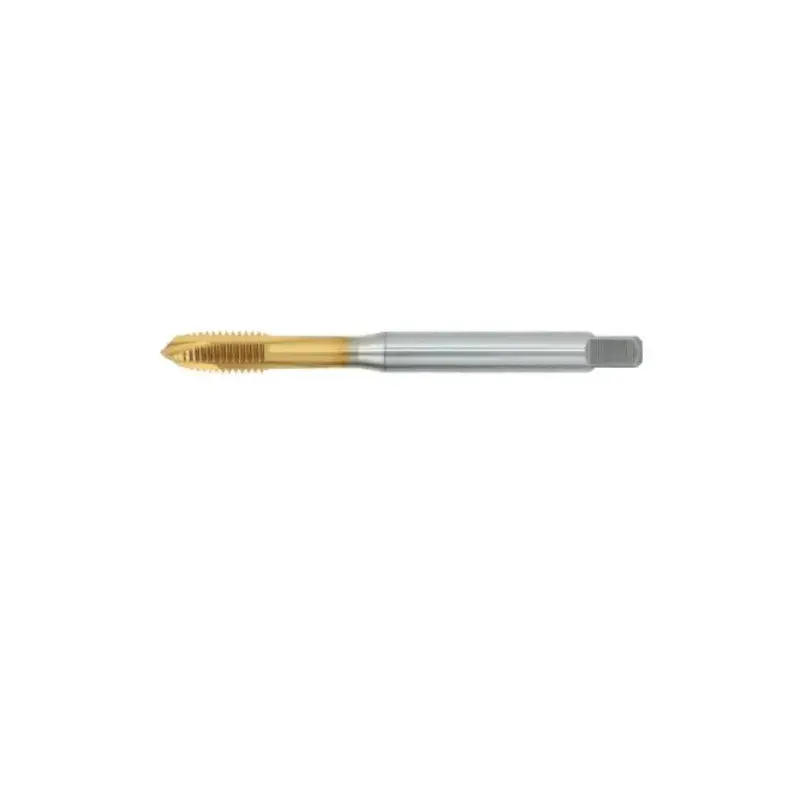

MTE HSSE TiN kaplı makine kılavuzu, DIN 371/B standardında M10 metrik normal diş makine kılavuzudur. TiN (titanyum nitrür) kaplama, kılavuza altın rengini veren seramik esaslı ince kaplamadır: yüzey sertliğini yükseltir, sürtünmeyi düşürür ve talaşın kılavuza yapışmasını azaltır — bu da kaplamasız HSSE ye göre belirgin biçimde uzun ömür demektir. Üretici bu kılavuzu Galaksi serisi olarak sunmaktadır. Form B uç geometrisi makine kullanımı içindir. M10 normal diş için kılavuz matkap çapı 8,5 mm dir.
Nerede kullanılır?
Seri imalatta M10 diş çekme, CNC ve matkap tezgâhı işleri, otomotiv ve beyaz eşya yan sanayi, kalıp ve aparat imalatı, yüksek adetli üretimde kılavuz değişim sıklığının düşürülmesi, alaşımlı ve orta sert çelikler. En çok kullanılan diş ölçüsü olan M10 da uzun ömür arayanlar için.
Öne çıkanlar
- TiN (titanyum nitrür) kaplama — altın renkli, sert ve kaygan yüzey
- Kaplamasız HSSE ye göre belirgin biçimde uzun ömür
- Talaş yapışmasını ve sürtünmeyi azaltır
- DIN 371/B, Form B uç geometrisi
- M10 metrik normal diş — en yaygın ölçü
- HSSE kobalt katkılı gövde
- Kılavuz matkap çapı 8,5 mm
- Seri imalat için makine kılavuzu
Teknik özellikler
| Marka | MTE |
| Ürün tipi | TiN kaplı makine kılavuzu |
| Seri | Galaksi |
| Standart | DIN 371/B |
| Malzeme | HSSE (kobalt katkılı yüksek hız çeliği) |
| Kaplama | TiN — titanyum nitrür |
| Diş ölçüsü | M10 metrik normal diş |
| Diş adımı | 1,5 mm |
| Kılavuz matkap çapı | 8,5 mm |
| Üretici kodu | B10800001000 |
| Kullanım | Makinede |
| Satış birimi | Adet |
Hangi kılavuzu seçmeliyim?
Kılavuz seçimi üç soruya bakar: elde mi makinede mi çalışacaksınız, diş normal mi ince mi boru dişi mi, ve delik açık mı kör mü. Kör delikte mutlaka helis kanal gerekir: düz kanallı kılavuz talaşı dipte biriktirip kırılır. Açık delikte düz kanal daha verimlidir.
| Kullanım | Standart | Tip | Ürün |
|---|---|---|---|
| Elde, metrik normal diş | DIN 352 | 3 lü takım (ön, orta, son) ya da tek son kılavuz | 3 lü takım kılavuz · son kılavuz |
| Elde, metrik ince diş | DIN 2181 | 2 li takım (ön, son) | 2 li takım kılavuz |
| Elde, boru dişi (BSP) | DIN 5157 | 2 li takım (ön, son) | 2 li el kılavuzu |
| Makinede, normal diş, AÇIK delik | DIN 371C (M3-M12) · DIN 376C (M14-M24) | Düz kanal | DIN 371C M3-M12 · DIN 376C M14-M24 |
| Makinede, normal diş, KÖR delik | DIN 371C / 376C | Helis kanal | helis kanallı M2-M16 |
| Makinede, ince diş, AÇIK delik | DIN 374C | Düz kanal | düz kanallı M8-M30 |
| Makinede, ince diş, KÖR delik | DIN 374C | Helis kanal | helis kanallı M8-M20 |
| Makinede, boru dişi, AÇIK delik | DIN 5156C | Düz kanal | düz kanallı G 1/8-3/4 |
| Makinede, boru dişi, KÖR delik | DIN 5156C | Helis kanal | helis kanallı G 1/8-3/4 |
| Makinede, seri imalat, M10 | DIN 371B | TiN kaplı, uzun ömür | TiN kaplı M10 |
Dış diş (cıvata dişi) açmak için pafta gerekir: metrik normal pafta, metrik ince pafta ve boru dişi pafta lokmalarımıza bakabilirsiniz.
Kılavuz matkap çapı tablosu (metrik normal diş)
Kılavuz çekmeden önce açılacak delik çapı tek bir kuralla bulunur: delik çapı = diş çapı − diş adımı. Delik bu değerden küçük açılırsa kılavuz kırılır, büyük açılırsa diş tam dolmaz ve bağlantı zayıf kalır. İnce dişte aynı kural geçerlidir: M12x1,25 için 12 − 1,25 = 10,75 mm.
| Diş | Adım | Kılavuz matkap çapı |
|---|---|---|
| M2 | 0,4 mm | 1,6 mm |
| M2,5 | 0,45 mm | 2,05 mm |
| M3 | 0,5 mm | 2,5 mm |
| M4 | 0,7 mm | 3,3 mm |
| M5 | 0,8 mm | 4,2 mm |
| M6 | 1 mm | 5 mm |
| M8 | 1,25 mm | 6,75 mm |
| M10 | 1,5 mm | 8,5 mm |
| M12 | 1,75 mm | 10,25 mm |
| M14 | 2 mm | 12 mm |
| M16 | 2 mm | 14 mm |
| M18 | 2,5 mm | 15,5 mm |
| M20 | 2,5 mm | 17,5 mm |
| M22 | 2,5 mm | 19,5 mm |
| M24 | 3 mm | 21 mm |
| M27 | 3 mm | 24 mm |
| M30 | 3,5 mm | 26,5 mm |
Boru dişi (BSP) kılavuz matkap çapları
| Diş | Diş / inç | Kılavuz matkap çapı |
|---|---|---|
| G 1/8 | 28 | 8,8 mm |
| G 1/4 | 19 | 11,8 mm |
| G 3/8 | 19 | 15,25 mm |
| G 1/2 | 14 | 19 mm |
| G 3/4 | 14 | 24,5 mm |
Kılavuz kırılmasının başlıca sebepleri: deliğin küçük açılması · kesme yağı kullanılmaması · talaş boşaltmadan kesintisiz ilerlemek · kılavuzu eğik tutmak · kör delikte dibe dayandıktan sonra zorlamak · kör delikte düz kanallı kılavuz kullanmak.
MTE metal işleme takımları
MTE kılavuz, pafta, rayba, freze ve matkap gruplarının tamamı aşağıdadır. Ölçü ölçü stok durumu her ürün sayfasının tablosunda verilmiştir; listede olmayan bir ölçü arıyorsanız sorabilirsiniz.
| Ürün | Kapsam |
|---|---|
| Kılavuzlar (iç diş) | |
| 3 lü takım kılavuz DIN 352 | Elde, metrik normal, M2-M22 |
| Son kılavuz DIN 352 | Elde, tek parça bitirme, M3-M20 |
| 2 li takım kılavuz DIN 2181 | Elde, metrik ince, M8-M22 |
| Makine kılavuzu DIN 371C | Düz kanal, normal diş, M3-M12 |
| Makine kılavuzu DIN 376C | Düz kanal, normal diş, M14-M24 |
| Makine kılavuzu DIN 374C | Düz kanal, ince diş, 21 ölçü |
| Helis kanallı kılavuz DIN 371C/376C | Kör delik, normal diş, M2-M16 |
| Helis kanallı kılavuz DIN 374C | Kör delik, ince diş, M8-M20 |
| TiN kaplı kılavuz DIN 371B | Seri imalat, M10 |
| Boru dişi (BSP) | |
| 2 li el kılavuzu DIN 5157 | Elde, G 1/8 - G 3/4 |
| Makine kılavuzu DIN 5156C | Düz kanal, G 1/8 - G 3/4 |
| Helis kanallı kılavuz DIN 5156C | Kör delik, G 1/8 - G 3/4 |
| Pafta lokması DIN 5158B | Dış diş, G 1/8 - G 3/4 |
| Paftalar (dış diş) | |
| Normal pafta DIN 223B | Metrik normal, M3-M30 |
| İnce pafta DIN 223B | Metrik ince, M8-M18 |
| Raybalar | |
| El raybası DIN 206 | H7, elde, 2-18 mm |
| Makine raybası DIN 212 | H7, tezgâhta, 2-13 mm |
| Frezeler | |
| Parmak freze kısa DIN 844 | HSS-E, 2-28 mm |
| Parmak freze uzun DIN 844 | HSS-E, 5-16 mm |
| Havşa freze DIN 335C | 90°, 6,3-31,5 mm |
| Havşa freze DIN 334C | 60°, 20 mm, 3 ağızlı |
| Matkap uçları | |
| Mors konik saplı matkap DIN 345 | 21-32 mm |
| Punta matkabı DIN 333A | 1x3,15 - 10x25 mm |
| Kademeli sac delme matkabı | 4-20 ve 4-30 mm |
| Taşlanmış matkap ucu | 14,2 mm |
Sık sorulan sorular
TiN kaplama gerçekten fark eder mi?
Evet. Kaplama yüzey sertliğini yükseltir ve sürtünmeyi düşürür; talaş yapışması azalır. Seri imalatta kılavuz değişim sıklığı belirgin biçimde düşer, diş yüzey kalitesi de iyileşir.
Kaplama zamanla aşınır mı?
Kaplama ince bir yüzey tabakasıdır ve kesme kenarlarında zamanla aşınır. Aşındıktan sonra kılavuz kaplamasız HSSE gibi çalışmaya devam eder; bileylenen kılavuzda kaplamanın etkisi kalmaz.
Form B ne anlama geliyor?
Kılavuzun uç (kesme konisi) geometrisini gösterir. Form B makine kullanımı için tasarlanmış, orta uzunlukta kesme konisine sahip tiptir.
Düz mü helis kanallı mı?
Üretici verisinde kanal tipi belirtilmemiştir. Kör delikte kullanmayı planlıyorsanız sipariş öncesi sorun, teyit edip bildirelim; kör delik için helis kanallı kılavuzlarımız da mevcuttur.
M10 için delik çapı kaç mm?
8,5 mm. Kural: delik çapı = diş çapı − adım, yani 10 − 1,5 = 8,5 mm.
Paslanmazda kullanılır mı?
HSSE gövde ve TiN kaplama paslanmaz için uygundur. Devir düşürülmeli, bol kesme yağı verilmeli ve ilerleme kesintisiz tutulmalıdır.
Elde kullanılabilir mi?
Makine kılavuzudur; elde kullanım için kare başlı DIN 352 takım kılavuzlarımız uygundur.
