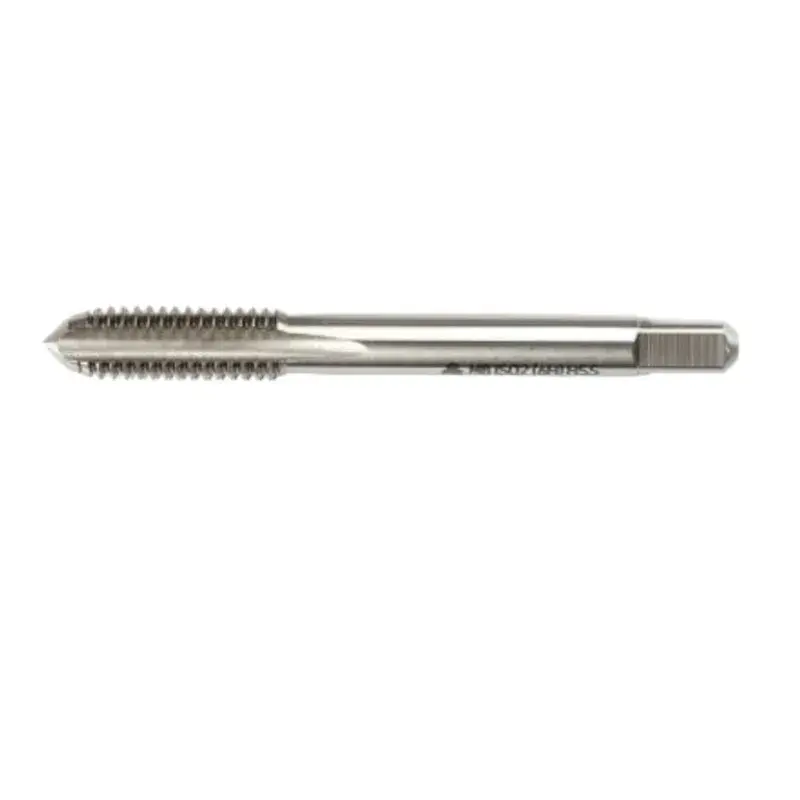

MTE HSS Son Kılavuz DIN 352 Metrik Normal Diş M3-M20
MTE HSS son kılavuz, 3 lü takımın üçüncü parçasının tek başına satılan hâlidir: kesme konisi kısadır, dişi tam profiline getirir ve kör deliğin dibine en yakın noktaya kadar diş çeker. Takımdaki son kılavuzu kıranlar ya da yalnız bitirme kılavuzuna ihtiyaç duyanlar için ekonomik çözümdür. DIN 352, HSS yüksek hız çeliği, metrik vidalı, ISO 6H, 60°, sağ kesme yönlü ve TS 82/1 uyumludur. Üretici kullanım alanı olarak açık ve kör delikleri; alaşımsız ve düşük alaşımlı çelikler, döküm, NE-metaller, çinko, magnezyum alaşımları ve termoplastik malzemeleri belirtmektedir. M3 ile M20 arası.
Nerede kullanılır?
Takımdan kırılan son kılavuzun yenilenmesi, kör deliklerde dişin dibe kadar tamamlanması, bakım ve onarım işleri, seri işlerde yalnız bitirme kılavuzu ihtiyacı, tesviye ve kalıp atölyeleri, okul atölyeleri. Döküm, çinko ve magnezyum alaşımları ile termoplastiklerde de kullanılır.
Öne çıkanlar
- Tek parça son (bitirme) kılavuzu — takımın üçüncü parçası
- Kısa kesme konisi: kör deliğin dibine en yakın diş
- DIN 352 · 60° uç açısı · ISO 6H tolerans
- HSS yüksek hız çeliği, sağ kesme yönlü
- Açık ve kör deliklerde kullanıma uygun
- M3 ile M20 arası 9 metrik normal diş ölçüsü
- Kırılan takım parçasını yenilemek için ekonomik
- TS 82/1 standardına uygun
Teknik özellikler
| Marka | MTE |
| Ürün tipi | Son (bitirme) kılavuz, tek parça |
| Standart | DIN 352 · TS 82/1 |
| Malzeme | HSS yüksek hız çeliği |
| Diş tipi | Metrik normal (kaba) diş |
| Uç açısı | 60° |
| Tolerans | ISO 6H |
| Kesme yönü | Sağ |
| Delik tipi | Açık ve kör delik |
| Ölçü aralığı | M3 - M20 |
| Satış birimi | Adet |
Diş ölçüleri ve kılavuz matkap çapları
| Diş ölçüsü | Adım | Kılavuz matkap çapı | Üretici kodu | Durum |
|---|---|---|---|---|
| M3 | 0,5 mm | 2,5 mm | 104040300 | Stokta |
| M5 | 0,8 mm | 4,2 mm | 104040500 | Stokta |
| M6 | 1 mm | 5 mm | 104040600 | Stokta |
| M8 | 1,25 mm | 6,75 mm | 104040800 | Stokta |
| M10 | 1,5 mm | 8,5 mm | 104041000 | Stokta |
| M12 | 1,75 mm | 10,25 mm | 104041200 | Stokta |
| M14 | 2 mm | 12 mm | 104041400 | Stokta |
| M16 | 2 mm | 14 mm | 104041600 | Stokta |
| M20 | 2,5 mm | 17,5 mm | 104042000 | Stokta |
Hangi kılavuzu seçmeliyim?
Kılavuz seçimi üç soruya bakar: elde mi makinede mi çalışacaksınız, diş normal mi ince mi boru dişi mi, ve delik açık mı kör mü. Kör delikte mutlaka helis kanal gerekir: düz kanallı kılavuz talaşı dipte biriktirip kırılır. Açık delikte düz kanal daha verimlidir.
| Kullanım | Standart | Tip | Ürün |
|---|---|---|---|
| Elde, metrik normal diş | DIN 352 | 3 lü takım (ön, orta, son) ya da tek son kılavuz | 3 lü takım kılavuz · son kılavuz |
| Elde, metrik ince diş | DIN 2181 | 2 li takım (ön, son) | 2 li takım kılavuz |
| Elde, boru dişi (BSP) | DIN 5157 | 2 li takım (ön, son) | 2 li el kılavuzu |
| Makinede, normal diş, AÇIK delik | DIN 371C (M3-M12) · DIN 376C (M14-M24) | Düz kanal | DIN 371C M3-M12 · DIN 376C M14-M24 |
| Makinede, normal diş, KÖR delik | DIN 371C / 376C | Helis kanal | helis kanallı M2-M16 |
| Makinede, ince diş, AÇIK delik | DIN 374C | Düz kanal | düz kanallı M8-M30 |
| Makinede, ince diş, KÖR delik | DIN 374C | Helis kanal | helis kanallı M8-M20 |
| Makinede, boru dişi, AÇIK delik | DIN 5156C | Düz kanal | düz kanallı G 1/8-3/4 |
| Makinede, boru dişi, KÖR delik | DIN 5156C | Helis kanal | helis kanallı G 1/8-3/4 |
| Makinede, seri imalat, M10 | DIN 371B | TiN kaplı, uzun ömür | TiN kaplı M10 |
Dış diş (cıvata dişi) açmak için pafta gerekir: metrik normal pafta, metrik ince pafta ve boru dişi pafta lokmalarımıza bakabilirsiniz.
Kılavuz matkap çapı tablosu (metrik normal diş)
Kılavuz çekmeden önce açılacak delik çapı tek bir kuralla bulunur: delik çapı = diş çapı − diş adımı. Delik bu değerden küçük açılırsa kılavuz kırılır, büyük açılırsa diş tam dolmaz ve bağlantı zayıf kalır. İnce dişte aynı kural geçerlidir: M12x1,25 için 12 − 1,25 = 10,75 mm.
| Diş | Adım | Kılavuz matkap çapı |
|---|---|---|
| M2 | 0,4 mm | 1,6 mm |
| M2,5 | 0,45 mm | 2,05 mm |
| M3 | 0,5 mm | 2,5 mm |
| M4 | 0,7 mm | 3,3 mm |
| M5 | 0,8 mm | 4,2 mm |
| M6 | 1 mm | 5 mm |
| M8 | 1,25 mm | 6,75 mm |
| M10 | 1,5 mm | 8,5 mm |
| M12 | 1,75 mm | 10,25 mm |
| M14 | 2 mm | 12 mm |
| M16 | 2 mm | 14 mm |
| M18 | 2,5 mm | 15,5 mm |
| M20 | 2,5 mm | 17,5 mm |
| M22 | 2,5 mm | 19,5 mm |
| M24 | 3 mm | 21 mm |
| M27 | 3 mm | 24 mm |
| M30 | 3,5 mm | 26,5 mm |
Boru dişi (BSP) kılavuz matkap çapları
| Diş | Diş / inç | Kılavuz matkap çapı |
|---|---|---|
| G 1/8 | 28 | 8,8 mm |
| G 1/4 | 19 | 11,8 mm |
| G 3/8 | 19 | 15,25 mm |
| G 1/2 | 14 | 19 mm |
| G 3/4 | 14 | 24,5 mm |
Kılavuz kırılmasının başlıca sebepleri: deliğin küçük açılması · kesme yağı kullanılmaması · talaş boşaltmadan kesintisiz ilerlemek · kılavuzu eğik tutmak · kör delikte dibe dayandıktan sonra zorlamak · kör delikte düz kanallı kılavuz kullanmak.
MTE metal işleme takımları
MTE kılavuz, pafta, rayba, freze ve matkap gruplarının tamamı aşağıdadır. Ölçü ölçü stok durumu her ürün sayfasının tablosunda verilmiştir; listede olmayan bir ölçü arıyorsanız sorabilirsiniz.
| Ürün | Kapsam |
|---|---|
| Kılavuzlar (iç diş) | |
| 3 lü takım kılavuz DIN 352 | Elde, metrik normal, M2-M22 |
| Son kılavuz DIN 352 | Elde, tek parça bitirme, M3-M20 |
| 2 li takım kılavuz DIN 2181 | Elde, metrik ince, M8-M22 |
| Makine kılavuzu DIN 371C | Düz kanal, normal diş, M3-M12 |
| Makine kılavuzu DIN 376C | Düz kanal, normal diş, M14-M24 |
| Makine kılavuzu DIN 374C | Düz kanal, ince diş, 21 ölçü |
| Helis kanallı kılavuz DIN 371C/376C | Kör delik, normal diş, M2-M16 |
| Helis kanallı kılavuz DIN 374C | Kör delik, ince diş, M8-M20 |
| TiN kaplı kılavuz DIN 371B | Seri imalat, M10 |
| Boru dişi (BSP) | |
| 2 li el kılavuzu DIN 5157 | Elde, G 1/8 - G 3/4 |
| Makine kılavuzu DIN 5156C | Düz kanal, G 1/8 - G 3/4 |
| Helis kanallı kılavuz DIN 5156C | Kör delik, G 1/8 - G 3/4 |
| Pafta lokması DIN 5158B | Dış diş, G 1/8 - G 3/4 |
| Paftalar (dış diş) | |
| Normal pafta DIN 223B | Metrik normal, M3-M30 |
| İnce pafta DIN 223B | Metrik ince, M8-M18 |
| Raybalar | |
| El raybası DIN 206 | H7, elde, 2-18 mm |
| Makine raybası DIN 212 | H7, tezgâhta, 2-13 mm |
| Frezeler | |
| Parmak freze kısa DIN 844 | HSS-E, 2-28 mm |
| Parmak freze uzun DIN 844 | HSS-E, 5-16 mm |
| Havşa freze DIN 335C | 90°, 6,3-31,5 mm |
| Havşa freze DIN 334C | 60°, 20 mm, 3 ağızlı |
| Matkap uçları | |
| Mors konik saplı matkap DIN 345 | 21-32 mm |
| Punta matkabı DIN 333A | 1x3,15 - 10x25 mm |
| Kademeli sac delme matkabı | 4-20 ve 4-30 mm |
| Taşlanmış matkap ucu | 14,2 mm |
Sık sorulan sorular
Son kılavuz tek başına diş açar mı?
Açar ama zorlanır: kesme konisi kısa olduğu için tüm kesme işi az sayıda dişe yüklenir. Sert malzemede önce ön kılavuzla açmak, sonra son kılavuzla bitirmek doğru yöntemdir.
Neden ayrı satın alınır?
En çok kırılan parça son kılavuzdur, çünkü kör delikte dibe dayanır. Takımın tamamını yenilemek yerine yalnız bu parçayı almak ekonomiktir.
Ön, orta ve son kılavuz nasıl ayırt edilir?
Kesme konisinin uzunluğuna bakılır: ön kılavuzda koni uzun (6-8 diş), ortada orta (3-5 diş), son kılavuzda çok kısadır (1-2 diş). Birçok takımda sap üzerindeki çentik sayısı da sırayı gösterir.
Kılavuz matkap çapı ne olmalı?
Metrik dişte delik çapı = diş çapı − adım. M8x1,25 için 8 − 1,25 = 6,75 mm (uygulamada 6,8 mm matkap kullanılır). Tüm ölçülerin değeri tabloda verilmiştir.
Hangi malzemelerde kullanılır?
Üretici alaşımsız ve düşük alaşımlı çelikler, döküm, NE-metaller (bakır, pirinç, alüminyum), çinko, magnezyum alaşımları ve termoplastikleri belirtiyor. Paslanmaz ve sert çelikler için HSSE kılavuz önerilir.
Elde mi makinede mi kullanılır?
DIN 352 elde kullanım için tasarlanmıştır ve kılavuz koluyla çevrilir. Makinede diş çekecekseniz DIN 371 veya DIN 376 makine kılavuzları uygundur.
Kırılan kılavuz delikten nasıl çıkarılır?
Kılavuz söküm pensesi veya ters tork uygulayan özel takımlar kullanılır; sert HSS parçada elektro-erozyon gerekebilir. Kırılmayı önlemek her zaman daha kolaydır: doğru delik çapı, bol yağ ve ara ara talaş boşaltma.
