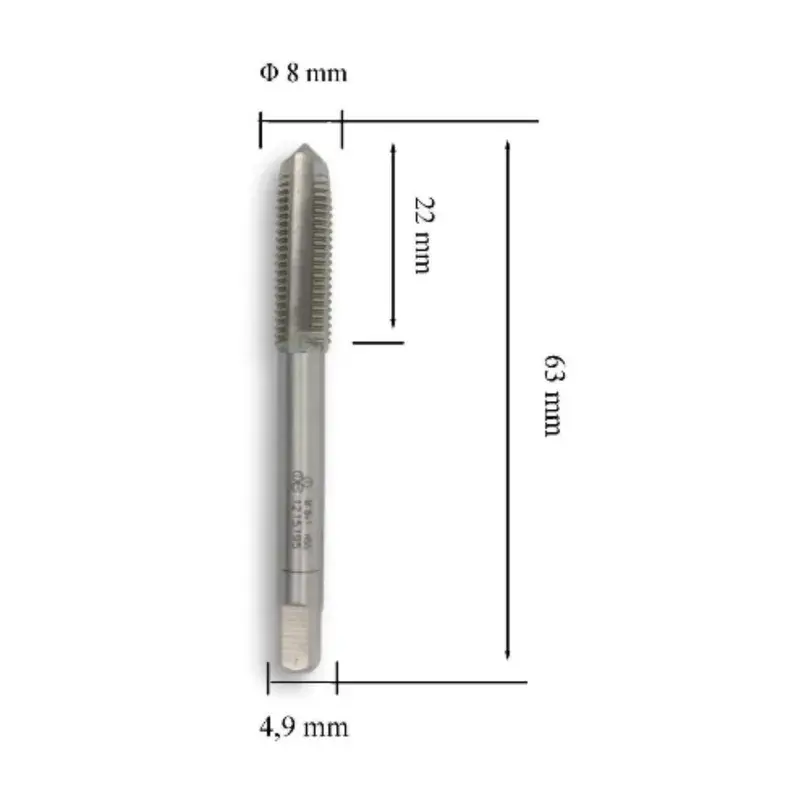

MTE HSS 2 li Takım Kılavuz DIN 2181 Metrik İnce Diş M8-M22
MTE HSS 2 li takım kılavuz, metrik ince diş açmak için elde kullanılan DIN 2181 takımıdır. İnce dişte adım küçük olduğu için üç parçaya gerek kalmaz: takım ön ve son kılavuz olarak iki parça gelir. İnce diş, aynı çapta normal dişe göre daha fazla diş sayısı verir; bu da bağlantının titreşimle gevşemeye karşı direncini artırır ve ince cidarlı parçalarda daha güvenli tutma sağlar. HSS yüksek hız çeliği, MF form, 60° uç açısı, 6h ve sağ kesme yönü ile TS 82/2 uyumludur. M8x1 ile M22x1,5 arası ölçülerde.
Nerede kullanılır?
Hidrolik ve pnömatik bağlantılar, otomotiv ve makine tamiri, ince cidarlı boru ve profil, ayar ve kilit somunu bağlantıları, titreşimli makinelerde gevşemeye karşı bağlantı, kalıp ve tesviye atölyeleri, bakım ve onarım. Normal diş yerine ince dişin istendiği her onarım işinde kullanılır.
Öne çıkanlar
- İki parça bir takımda: ön ve son kılavuz
- Metrik İNCE diş — DIN 2181 · MF form
- 60° uç açısı · 6h tolerans · sağ kesme yönlü
- HSS yüksek hız çeliği
- İnce diş titreşimle gevşemeye karşı daha dirençli
- M8x1 ile M22x1,5 arası 10 ölçü
- Elde kılavuz kolu ile kullanım için
- TS 82/2 standardına uygun
Teknik özellikler
| Marka | MTE |
| Ürün tipi | 2 li takım kılavuz (ön ve son) |
| Standart | DIN 2181 · TS 82/2 |
| Malzeme | HSS yüksek hız çeliği |
| Diş tipi | Metrik ince diş |
| Takım tipi | MF form |
| Uç açısı | 60° |
| Tolerans | 6h |
| Kesme yönü | Sağ |
| Ölçü aralığı | M8x1 - M22x1,5 |
| Kullanım | Elde (kılavuz kolu ile) |
| Satış birimi | Takım (2 parça) |
Diş ölçüleri ve kılavuz matkap çapları
| Diş ölçüsü | Adım | Kılavuz matkap çapı | Üretici kodu | Durum |
|---|---|---|---|---|
| M8x1 | 1 mm | 7 mm | 102030805 | Stokta |
| M10x1 | 1 mm | 9 mm | 102031005 | Stokta |
| M10x1,25 | 1,25 mm | 8,75 mm | 102031000 | Stokta |
| M12x1,25 | 1,25 mm | 10,75 mm | 102031200 | Stokta |
| M12x1,5 | 1,5 mm | 10,5 mm | 102031206 | Stokta |
| M14x1,5 | 1,5 mm | 12,5 mm | 102031406 | Stokta |
| M16x1,5 | 1,5 mm | 14,5 mm | 102031606 | Stokta |
| M18x1,5 | 1,5 mm | 16,5 mm | 102031806 | Stokta |
| M20x1,5 | 1,5 mm | 18,5 mm | 102032006 | Tedarik süresi sorulmalı |
| M22x1,5 | 1,5 mm | 20,5 mm | 102032206 | Tedarik süresi sorulmalı |
Hangi kılavuzu seçmeliyim?
Kılavuz seçimi üç soruya bakar: elde mi makinede mi çalışacaksınız, diş normal mi ince mi boru dişi mi, ve delik açık mı kör mü. Kör delikte mutlaka helis kanal gerekir: düz kanallı kılavuz talaşı dipte biriktirip kırılır. Açık delikte düz kanal daha verimlidir.
| Kullanım | Standart | Tip | Ürün |
|---|---|---|---|
| Elde, metrik normal diş | DIN 352 | 3 lü takım (ön, orta, son) ya da tek son kılavuz | 3 lü takım kılavuz · son kılavuz |
| Elde, metrik ince diş | DIN 2181 | 2 li takım (ön, son) | 2 li takım kılavuz |
| Elde, boru dişi (BSP) | DIN 5157 | 2 li takım (ön, son) | 2 li el kılavuzu |
| Makinede, normal diş, AÇIK delik | DIN 371C (M3-M12) · DIN 376C (M14-M24) | Düz kanal | DIN 371C M3-M12 · DIN 376C M14-M24 |
| Makinede, normal diş, KÖR delik | DIN 371C / 376C | Helis kanal | helis kanallı M2-M16 |
| Makinede, ince diş, AÇIK delik | DIN 374C | Düz kanal | düz kanallı M8-M30 |
| Makinede, ince diş, KÖR delik | DIN 374C | Helis kanal | helis kanallı M8-M20 |
| Makinede, boru dişi, AÇIK delik | DIN 5156C | Düz kanal | düz kanallı G 1/8-3/4 |
| Makinede, boru dişi, KÖR delik | DIN 5156C | Helis kanal | helis kanallı G 1/8-3/4 |
| Makinede, seri imalat, M10 | DIN 371B | TiN kaplı, uzun ömür | TiN kaplı M10 |
Dış diş (cıvata dişi) açmak için pafta gerekir: metrik normal pafta, metrik ince pafta ve boru dişi pafta lokmalarımıza bakabilirsiniz.
Kılavuz matkap çapı tablosu (metrik normal diş)
Kılavuz çekmeden önce açılacak delik çapı tek bir kuralla bulunur: delik çapı = diş çapı − diş adımı. Delik bu değerden küçük açılırsa kılavuz kırılır, büyük açılırsa diş tam dolmaz ve bağlantı zayıf kalır. İnce dişte aynı kural geçerlidir: M12x1,25 için 12 − 1,25 = 10,75 mm.
| Diş | Adım | Kılavuz matkap çapı |
|---|---|---|
| M2 | 0,4 mm | 1,6 mm |
| M2,5 | 0,45 mm | 2,05 mm |
| M3 | 0,5 mm | 2,5 mm |
| M4 | 0,7 mm | 3,3 mm |
| M5 | 0,8 mm | 4,2 mm |
| M6 | 1 mm | 5 mm |
| M8 | 1,25 mm | 6,75 mm |
| M10 | 1,5 mm | 8,5 mm |
| M12 | 1,75 mm | 10,25 mm |
| M14 | 2 mm | 12 mm |
| M16 | 2 mm | 14 mm |
| M18 | 2,5 mm | 15,5 mm |
| M20 | 2,5 mm | 17,5 mm |
| M22 | 2,5 mm | 19,5 mm |
| M24 | 3 mm | 21 mm |
| M27 | 3 mm | 24 mm |
| M30 | 3,5 mm | 26,5 mm |
Boru dişi (BSP) kılavuz matkap çapları
| Diş | Diş / inç | Kılavuz matkap çapı |
|---|---|---|
| G 1/8 | 28 | 8,8 mm |
| G 1/4 | 19 | 11,8 mm |
| G 3/8 | 19 | 15,25 mm |
| G 1/2 | 14 | 19 mm |
| G 3/4 | 14 | 24,5 mm |
Kılavuz kırılmasının başlıca sebepleri: deliğin küçük açılması · kesme yağı kullanılmaması · talaş boşaltmadan kesintisiz ilerlemek · kılavuzu eğik tutmak · kör delikte dibe dayandıktan sonra zorlamak · kör delikte düz kanallı kılavuz kullanmak.
MTE metal işleme takımları
MTE kılavuz, pafta, rayba, freze ve matkap gruplarının tamamı aşağıdadır. Ölçü ölçü stok durumu her ürün sayfasının tablosunda verilmiştir; listede olmayan bir ölçü arıyorsanız sorabilirsiniz.
| Ürün | Kapsam |
|---|---|
| Kılavuzlar (iç diş) | |
| 3 lü takım kılavuz DIN 352 | Elde, metrik normal, M2-M22 |
| Son kılavuz DIN 352 | Elde, tek parça bitirme, M3-M20 |
| 2 li takım kılavuz DIN 2181 | Elde, metrik ince, M8-M22 |
| Makine kılavuzu DIN 371C | Düz kanal, normal diş, M3-M12 |
| Makine kılavuzu DIN 376C | Düz kanal, normal diş, M14-M24 |
| Makine kılavuzu DIN 374C | Düz kanal, ince diş, 21 ölçü |
| Helis kanallı kılavuz DIN 371C/376C | Kör delik, normal diş, M2-M16 |
| Helis kanallı kılavuz DIN 374C | Kör delik, ince diş, M8-M20 |
| TiN kaplı kılavuz DIN 371B | Seri imalat, M10 |
| Boru dişi (BSP) | |
| 2 li el kılavuzu DIN 5157 | Elde, G 1/8 - G 3/4 |
| Makine kılavuzu DIN 5156C | Düz kanal, G 1/8 - G 3/4 |
| Helis kanallı kılavuz DIN 5156C | Kör delik, G 1/8 - G 3/4 |
| Pafta lokması DIN 5158B | Dış diş, G 1/8 - G 3/4 |
| Paftalar (dış diş) | |
| Normal pafta DIN 223B | Metrik normal, M3-M30 |
| İnce pafta DIN 223B | Metrik ince, M8-M18 |
| Raybalar | |
| El raybası DIN 206 | H7, elde, 2-18 mm |
| Makine raybası DIN 212 | H7, tezgâhta, 2-13 mm |
| Frezeler | |
| Parmak freze kısa DIN 844 | HSS-E, 2-28 mm |
| Parmak freze uzun DIN 844 | HSS-E, 5-16 mm |
| Havşa freze DIN 335C | 90°, 6,3-31,5 mm |
| Havşa freze DIN 334C | 60°, 20 mm, 3 ağızlı |
| Matkap uçları | |
| Mors konik saplı matkap DIN 345 | 21-32 mm |
| Punta matkabı DIN 333A | 1x3,15 - 10x25 mm |
| Kademeli sac delme matkabı | 4-20 ve 4-30 mm |
| Taşlanmış matkap ucu | 14,2 mm |
Sık sorulan sorular
İnce diş ile normal diş arasındaki fark ne?
Aynı çapta ince dişin adımı küçüktür, yani birim boyda daha çok diş bulunur. İnce diş titreşimde daha az gevşer ve ince cidarlı parçalarda daha güvenli tutar; normal diş ise kirli ortamda ve hızlı montajda daha dayanıklıdır.
Diş ölçüsünü nasıl anlarım?
M10x1,25 gösteriminde 10 çap, 1,25 adımdır. Elinizdeki cıvatanın adımını diş tarağı (pitch gauge) ile ölçebilir ya da 10 dişin boyunu ölçüp 10 a bölerek bulabilirsiniz.
Neden üç değil iki parça?
İnce dişte kesilecek malzeme miktarı az olduğu için iki kademe yeterlidir: ön kılavuz dişi açar, son kılavuz tam profile getirir.
Kılavuz matkap çapı ne olmalı?
Delik çapı = diş çapı − adım. M12x1,25 için 12 − 1,25 = 10,75 mm. Tüm ölçülerin hesaplanmış değeri tabloda verilmiştir.
İnce dişte kılavuz daha kolay mı kırılır?
Dişler sığ olduğu için kesme kuvveti düşüktür ancak kılavuz gövdesi de incedir. Doğru delik çapı ve bol kesme yağı ile sorun yaşanmaz; en büyük risk delik çapını küçük açmaktır.
Aynı ölçüde makine kılavuzunuz var mı?
Evet. İnce diş için DIN 374/C düz kanallı ve helis kanallı makine kılavuzlarımız M8x1 ile M30x1,5 arasında bulunmaktadır.
Takımda hangi parçalar var?
Ön (giriş) kılavuz ve son (bitirme) kılavuz. Kılavuz kolu (mandal) ayrı satılır.
