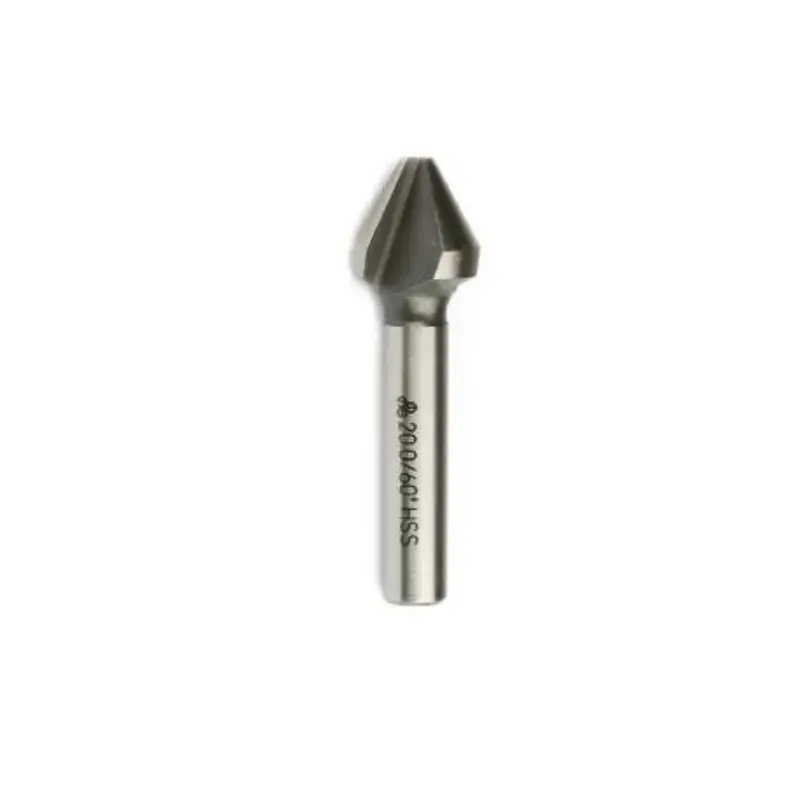

MTE HSS Havşa Freze DIN 334C 60 Derece 20 mm 3 Ağızlı
MTE HSS havşa freze DIN 334/C, 60° havşa açısına sahip 20 mm çapında 3 ağızlı silindirik saplı havşa frezesidir. Standart 90° havşalardan farklı olarak daha dik bir konik yuva açar; 60° oturma yüzeyi isteyen özel makine vidaları ve bağlantılar için kullanılır. Üç ağızlı yapı kesme yükünü üç noktaya dağıtarak titreşimi (tırlamayı) engeller ve pürüzsüz yüzey verir. 20 mm çapı, geniş çaplı deliklerin ağzındaki keskin kenarları temizlemek için de uygundur. Silindirik sap matkap mandrenine, pense ve profesyonel tutuculara takılır.
Nerede kullanılır?
Geniş çaplı deliklerde çapak alma ve kenar emniyete alma, 60° oturma yüzeyi gerektiren özel makine vidası bağlantıları, punta yuvası açma, kalıp ve aparat imalatı, tesviye ve bakım atölyeleri, boru ve profil ağzı temizleme, kaynak öncesi kenar hazırlama.
Öne çıkanlar
- 60° havşa açısı — standart 90° den daha dik konik yuva
- 3 ağızlı: titreşimi (tırlamayı) engeller, pürüzsüz yüzey
- 20 mm çap — geniş çaplı delik ağzı çapak alma
- DIN 334/C silindirik saplı standart
- HSS yüksek hız çeliği, aşınmaya dirençli
- Matkap mandreni, pens ve profesyonel tutuculara uygun
- 60° oturma yüzeyi isteyen özel bağlantılar için
- Üretici kodu B00313002000
Teknik özellikler
| Marka | MTE |
| Ürün tipi | Havşa freze, 3 ağızlı |
| Standart | DIN 334 / Form C |
| Havşa açısı | 60° |
| Çap | 20 mm (kesici uçların en geniş noktası) |
| Ağız sayısı | 3 |
| Malzeme | HSS yüksek hız çeliği |
| Sap | Silindirik |
| Üretici kodu | B00313002000 |
| Satış birimi | Adet |
Freze ve havşa seçimi
| Takım | Ne yapar | Seçim ölçütü | Ürün |
|---|---|---|---|
| Parmak freze, kısa | Kanal açma, kenar ve yüzey frezeleme | Erişim yetiyorsa her zaman kısa tip — daha rijit | 2-28 mm |
| Parmak freze, uzun | Derin cep ve kanal, yüksek duvar arkası | Yalnız erişim gerektiğinde; esneme artar | 5-16 mm |
| Havşa freze 90° | Havşa başlı vida yuvası, çapak alma | Metrik havşa vidaların standart açısı | 6,3-31,5 mm |
| Havşa freze 60° | 60° oturma yüzeyi, geniş çapta çapak alma | Özel makine vidaları ve punta yuvası | 20 mm, 3 ağızlı |
Not: standart parmak freze dik dalışa (plunge) uygun değildir; rampa ya da helis inişle dalınmalı veya önce matkapla ön delik açılmalıdır.
MTE metal işleme takımları
MTE kılavuz, pafta, rayba, freze ve matkap gruplarının tamamı aşağıdadır. Ölçü ölçü stok durumu her ürün sayfasının tablosunda verilmiştir; listede olmayan bir ölçü arıyorsanız sorabilirsiniz.
| Ürün | Kapsam |
|---|---|
| Kılavuzlar (iç diş) | |
| 3 lü takım kılavuz DIN 352 | Elde, metrik normal, M2-M22 |
| Son kılavuz DIN 352 | Elde, tek parça bitirme, M3-M20 |
| 2 li takım kılavuz DIN 2181 | Elde, metrik ince, M8-M22 |
| Makine kılavuzu DIN 371C | Düz kanal, normal diş, M3-M12 |
| Makine kılavuzu DIN 376C | Düz kanal, normal diş, M14-M24 |
| Makine kılavuzu DIN 374C | Düz kanal, ince diş, 21 ölçü |
| Helis kanallı kılavuz DIN 371C/376C | Kör delik, normal diş, M2-M16 |
| Helis kanallı kılavuz DIN 374C | Kör delik, ince diş, M8-M20 |
| TiN kaplı kılavuz DIN 371B | Seri imalat, M10 |
| Boru dişi (BSP) | |
| 2 li el kılavuzu DIN 5157 | Elde, G 1/8 - G 3/4 |
| Makine kılavuzu DIN 5156C | Düz kanal, G 1/8 - G 3/4 |
| Helis kanallı kılavuz DIN 5156C | Kör delik, G 1/8 - G 3/4 |
| Pafta lokması DIN 5158B | Dış diş, G 1/8 - G 3/4 |
| Paftalar (dış diş) | |
| Normal pafta DIN 223B | Metrik normal, M3-M30 |
| İnce pafta DIN 223B | Metrik ince, M8-M18 |
| Raybalar | |
| El raybası DIN 206 | H7, elde, 2-18 mm |
| Makine raybası DIN 212 | H7, tezgâhta, 2-13 mm |
| Frezeler | |
| Parmak freze kısa DIN 844 | HSS-E, 2-28 mm |
| Parmak freze uzun DIN 844 | HSS-E, 5-16 mm |
| Havşa freze DIN 335C | 90°, 6,3-31,5 mm |
| Havşa freze DIN 334C | 60°, 20 mm, 3 ağızlı |
| Matkap uçları | |
| Mors konik saplı matkap DIN 345 | 21-32 mm |
| Punta matkabı DIN 333A | 1x3,15 - 10x25 mm |
| Kademeli sac delme matkabı | 4-20 ve 4-30 mm |
| Taşlanmış matkap ucu | 14,2 mm |
Sık sorulan sorular
60° havşa nerede kullanılır?
60° oturma yüzeyi isteyen özel makine vidaları ve bağlantılarda, punta yuvası açmada ve geniş çaplı deliklerde çapak almada kullanılır. Standart havşa başlı metrik vidalar 90° dir.
90° havşa yerine kullanılabilir mi?
Hayır. Vida başı ile yuva açısı uyuşmazsa vida tam oturmaz, baş yüzeyden taşar ya da tek noktadan yüklenip gevşer. Metrik havşa vidalar için 90° havşa frezesi gerekir.
3 ağızlı olmanın faydası ne?
Kesme yükü üç noktaya dağılır: havşa frezelerinde en sık görülen titreşim (tırlama) sorunu belirgin biçimde azalır ve yüzey daha pürüzsüz çıkar.
20 mm çap hangi delik ölçülerine kadar yeter?
Havşa çapı 20 mm olduğu için yaklaşık 18-19 mm e kadar delik ağzının tamamını temizler. Daha büyük deliklerde havşa yalnız kenarı pahlar.
Elde matkapla kullanılır mı?
Kullanılır ancak düşük devir seçilmeli ve matkap dik tutulmalıdır. Tezgâhta sonuç daha düzgündür.
Hangi devirde çalışılmalı?
Havşa frezeleri düşük devir ister; 20 mm çapta çelikte 150-300 dev/dak tipik bir aralıktır. Yüksek devir tırlamaya ve kenar yanmasına yol açar.
Kesme sıvısı gerekir mi?
Çelikte kesme yağı yüzeyi düzeltir ve ömrü uzatır. Dökme demirde kuru çalışılabilir.
