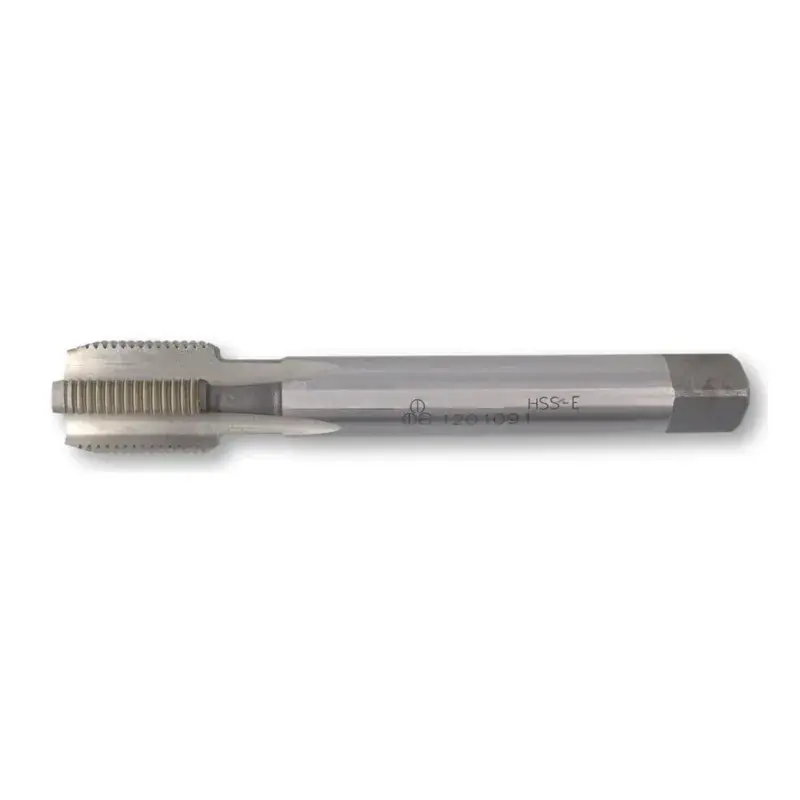

MTE HSSE Düz Kanallı Boru Dişi Makine Kılavuzu DIN 5156C G 1/8 - G 3/4
MTE HSSE düz kanallı boru dişi makine kılavuzu DIN 5156/C, BSP (Whitworth) boru dişini makinede tek geçişte açmak için kullanılır. Manifold, gövde ve blok parçalarında seri hâlde boru dişi açan atölyelerin takımıdır. HSSE kobalt katkılı yüksek hız çeliğidir; boru dişinde kesilen malzeme miktarı metrik dişe göre fazla olduğu için bu dayanım farkı doğrudan ömre yansır. Düz kanal talaşı öne ittiğinden delip geçen deliklerde en verimli çalışır. G 1/8, G 1/4, G 3/8, G 1/2 ve G 3/4 ölçülerinde.
Nerede kullanılır?
Hidrolik manifold ve blok imalatı, pnömatik gövde ve valf parçaları, pompa ve vana imalatı, kompresör ve hava hattı parçaları, kalıp ve aparat imalatı, seri tesisat parçası üretimi, CNC işleme merkezleri. Kör deliklerde helis kanallı boru dişi kılavuzu tercih edilmelidir.
Öne çıkanlar
- BSP boru dişi (55°) makine kılavuzu
- HSSE kobalt katkılı: boru dişindeki yüksek kesme yüküne dayanıklı
- Düz kanal — açık (delip geçen) delikler için
- DIN 5156/C standardı, beş ölçü: G 1/8 - G 3/4
- Matkap tezgâhı ve işleme merkezinde tek geçişte diş
- Kılavuz matkap çapları tabloda (BSP standardı)
- Aynı ölçülerde helis kanallı seçenek de mevcut
- Sağ kesme yönlü
Teknik özellikler
| Marka | MTE |
| Ürün tipi | Düz kanallı boru dişi makine kılavuzu |
| Standart | DIN 5156/C |
| Malzeme | HSSE (kobalt katkılı yüksek hız çeliği) |
| Diş tipi | BSP boru dişi (Whitworth, 55°) |
| Kanal tipi | Düz kanal |
| Önerilen delik | Açık (delip geçen) delik |
| Ölçüler | G 1/8 x 28 · G 1/4 x 19 · G 3/8 x 19 · G 1/2 x 14 · G 3/4 x 14 |
| Kullanım | Makinede (matkap tezgâhı, işleme merkezi) |
| Satış birimi | Adet |
Boru dişi ölçüleri ve kılavuz matkap çapları
| Diş ölçüsü (G) | Kılavuz matkap çapı | Üretici kodu | Durum |
|---|---|---|---|
| G 1/8 x 28 | 8,8 mm | 109580973 | Stokta |
| G 1/4 x 19 | 11,8 mm | 109581316 | Stokta |
| G 3/8 x 19 | 15,25 mm | 109581666 | Stokta |
| G 1/2 x 14 | 19 mm | 109582095 | Stokta |
| G 3/4 x 14 | 24,5 mm | 109582644 | Stokta |
Hangi kılavuzu seçmeliyim?
Kılavuz seçimi üç soruya bakar: elde mi makinede mi çalışacaksınız, diş normal mi ince mi boru dişi mi, ve delik açık mı kör mü. Kör delikte mutlaka helis kanal gerekir: düz kanallı kılavuz talaşı dipte biriktirip kırılır. Açık delikte düz kanal daha verimlidir.
| Kullanım | Standart | Tip | Ürün |
|---|---|---|---|
| Elde, metrik normal diş | DIN 352 | 3 lü takım (ön, orta, son) ya da tek son kılavuz | 3 lü takım kılavuz · son kılavuz |
| Elde, metrik ince diş | DIN 2181 | 2 li takım (ön, son) | 2 li takım kılavuz |
| Elde, boru dişi (BSP) | DIN 5157 | 2 li takım (ön, son) | 2 li el kılavuzu |
| Makinede, normal diş, AÇIK delik | DIN 371C (M3-M12) · DIN 376C (M14-M24) | Düz kanal | DIN 371C M3-M12 · DIN 376C M14-M24 |
| Makinede, normal diş, KÖR delik | DIN 371C / 376C | Helis kanal | helis kanallı M2-M16 |
| Makinede, ince diş, AÇIK delik | DIN 374C | Düz kanal | düz kanallı M8-M30 |
| Makinede, ince diş, KÖR delik | DIN 374C | Helis kanal | helis kanallı M8-M20 |
| Makinede, boru dişi, AÇIK delik | DIN 5156C | Düz kanal | düz kanallı G 1/8-3/4 |
| Makinede, boru dişi, KÖR delik | DIN 5156C | Helis kanal | helis kanallı G 1/8-3/4 |
| Makinede, seri imalat, M10 | DIN 371B | TiN kaplı, uzun ömür | TiN kaplı M10 |
Dış diş (cıvata dişi) açmak için pafta gerekir: metrik normal pafta, metrik ince pafta ve boru dişi pafta lokmalarımıza bakabilirsiniz.
MTE metal işleme takımları
MTE kılavuz, pafta, rayba, freze ve matkap gruplarının tamamı aşağıdadır. Ölçü ölçü stok durumu her ürün sayfasının tablosunda verilmiştir; listede olmayan bir ölçü arıyorsanız sorabilirsiniz.
| Ürün | Kapsam |
|---|---|
| Kılavuzlar (iç diş) | |
| 3 lü takım kılavuz DIN 352 | Elde, metrik normal, M2-M22 |
| Son kılavuz DIN 352 | Elde, tek parça bitirme, M3-M20 |
| 2 li takım kılavuz DIN 2181 | Elde, metrik ince, M8-M22 |
| Makine kılavuzu DIN 371C | Düz kanal, normal diş, M3-M12 |
| Makine kılavuzu DIN 376C | Düz kanal, normal diş, M14-M24 |
| Makine kılavuzu DIN 374C | Düz kanal, ince diş, 21 ölçü |
| Helis kanallı kılavuz DIN 371C/376C | Kör delik, normal diş, M2-M16 |
| Helis kanallı kılavuz DIN 374C | Kör delik, ince diş, M8-M20 |
| TiN kaplı kılavuz DIN 371B | Seri imalat, M10 |
| Boru dişi (BSP) | |
| 2 li el kılavuzu DIN 5157 | Elde, G 1/8 - G 3/4 |
| Makine kılavuzu DIN 5156C | Düz kanal, G 1/8 - G 3/4 |
| Helis kanallı kılavuz DIN 5156C | Kör delik, G 1/8 - G 3/4 |
| Pafta lokması DIN 5158B | Dış diş, G 1/8 - G 3/4 |
| Paftalar (dış diş) | |
| Normal pafta DIN 223B | Metrik normal, M3-M30 |
| İnce pafta DIN 223B | Metrik ince, M8-M18 |
| Raybalar | |
| El raybası DIN 206 | H7, elde, 2-18 mm |
| Makine raybası DIN 212 | H7, tezgâhta, 2-13 mm |
| Frezeler | |
| Parmak freze kısa DIN 844 | HSS-E, 2-28 mm |
| Parmak freze uzun DIN 844 | HSS-E, 5-16 mm |
| Havşa freze DIN 335C | 90°, 6,3-31,5 mm |
| Havşa freze DIN 334C | 60°, 20 mm, 3 ağızlı |
| Matkap uçları | |
| Mors konik saplı matkap DIN 345 | 21-32 mm |
| Punta matkabı DIN 333A | 1x3,15 - 10x25 mm |
| Kademeli sac delme matkabı | 4-20 ve 4-30 mm |
| Taşlanmış matkap ucu | 14,2 mm |
Sık sorulan sorular
Boru dişi makine kılavuzunda nelere dikkat edilmeli?
Boru dişinde kesilen malzeme hacmi fazladır: devir metrik dişe göre daha düşük tutulmalı, bol kesme yağı verilmeli ve emniyetli kılavuz tutucu kullanılmalıdır.
G 3/4 için kaç mm delik gerekir?
24,5 mm. Beş ölçünün tamamı için kılavuz matkap çapı tabloda verilmiştir.
Düz kanal mı helis kanal mı?
Delik delip geçiyorsa düz kanal, kör ise helis kanal. Boru dişinde talaş hacmi büyük olduğu için bu seçim metrik dişten de önemlidir.
Elde kullanılabilir mi?
Tasarımı makine içindir. Elde çalışacaksanız DIN 5157 iki parçalı el kılavuzu takımlarımız uygundur.
Silindirik mi konik diş mi açar?
G dişi silindirik (paralel) boru dişidir. Sızdırmazlık keten, macun, teflon bant ya da conta ile sağlanır.
Dökme demir ve pirinçte kullanılır mı?
Evet, boru dişi en çok bu malzemelerde açılır. Dökme demirde kuru ya da hava ile, pirinçte bol sıvı ile çalışmak iyi sonuç verir.
Aynı ölçüde pafta var mı?
Evet. BSP pafta lokmalarımız (DIN 5158/B) boru ucuna dış diş açmak için aynı ölçülerde bulunmaktadır.
