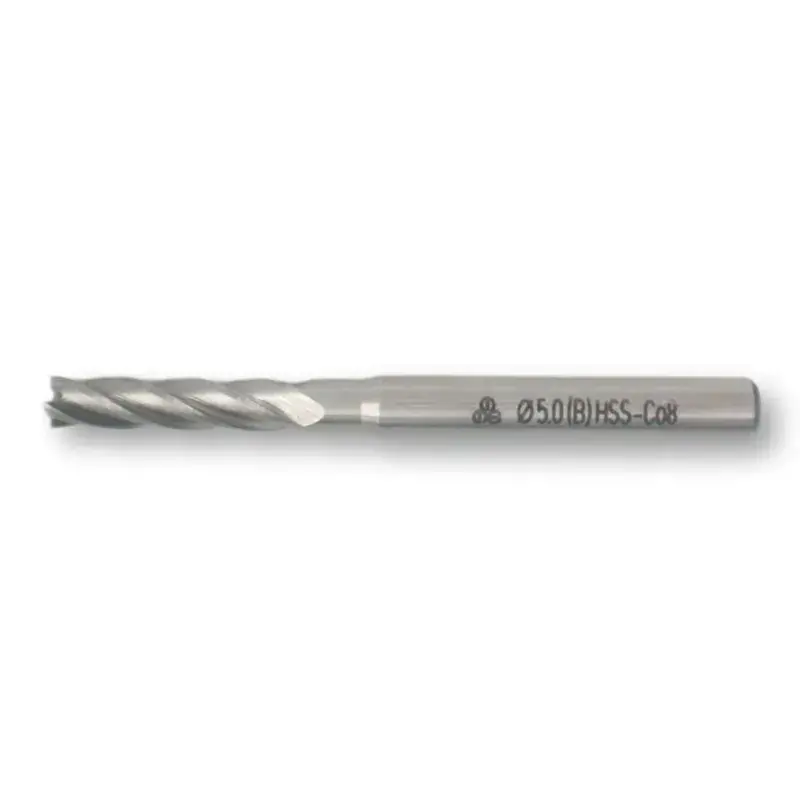

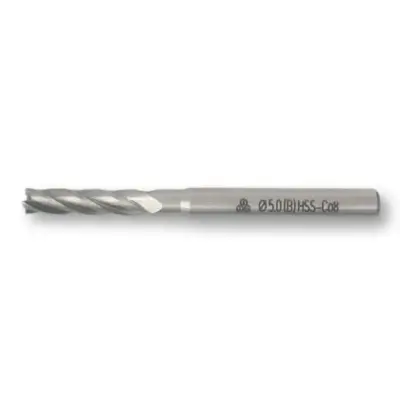

MTE HSSE Parmak Freze Uzun DIN 844 Silindirik Saplı 5-16 mm
MTE HSSE parmak freze (uzun seri), aynı DIN 844 standardının uzun gövdeli tipidir: kısa tipin ulaşamadığı derin cep, derin kanal ve yüksek duvar arkası işleri için kullanılır. HSS-E kobalt katkılı yüksek hız çeliğidir; üretici bakır, alüminyum, alet çeliği ve dökme demiri kullanım malzemesi olarak belirtiyor ve CNC işleme merkezleri, oyma ve yüksek hızlı makineler için uygun olduğunu bildiriyor. Uzun gövde erişim kazandırır ancak esneme de artar — bu yüzden kesme derinliği ve ilerleme kısa tipe göre daha ölçülü seçilmelidir. 5 ile 16 mm arası 7 çapta.
Nerede kullanılır?
Derin cep ve havuz boşaltma, derin kanal açma, kalıp ve ıstampa imalatı, oyma ve profil işleri, yüksek duvar arkasındaki yüzeylerin frezelenmesi, CNC işleme merkezleri, kalıp tamiri ve revizyonu, alet çeliği ve dökme demir işleri.
Öne çıkanlar
- Uzun gövde: derin cep ve kanal işlerine erişim
- HSS-E kobalt katkılı — yüksek ısı ve aşınma direnci
- DIN 844 silindirik saplı parmak freze
- 5 ile 16 mm arası 7 çap
- CNC işleme merkezi, oyma ve yüksek hızlı makineler için uygun
- Bakır, alüminyum, alet çeliği ve dökme demir frezeleme
- Isıl işlem görmüş kalıpta ince işleme yapılabilir
- Erişim yeterliyse kısa tip daha rijittir
Teknik özellikler
| Marka | MTE |
| Ürün tipi | Silindirik saplı parmak freze, uzun tip |
| Standart | DIN 844 |
| Malzeme | HSS-E (kobalt katkılı yüksek hız çeliği) |
| Çap aralığı | 5 - 16 mm (7 çap) |
| Kesme yönü | Sağ |
| Kullanım | Freze tezgâhı, CNC işleme merkezi |
| Satış birimi | Adet |
Çaplar ve stok durumu
| Ölçü | Üretici kodu | Durum |
|---|---|---|
| 5 mm | 276220500 | Stokta |
| 6 mm | 276220600 | Stokta |
| 8 mm | 276220800 | Stokta |
| 10 mm | 276221000 | Stokta |
| 12 mm | 276221200 | Stokta |
| 14 mm | 276221400 | Stokta |
| 16 mm | 276221600 | Stokta |
Freze ve havşa seçimi
| Takım | Ne yapar | Seçim ölçütü | Ürün |
|---|---|---|---|
| Parmak freze, kısa | Kanal açma, kenar ve yüzey frezeleme | Erişim yetiyorsa her zaman kısa tip — daha rijit | 2-28 mm |
| Parmak freze, uzun | Derin cep ve kanal, yüksek duvar arkası | Yalnız erişim gerektiğinde; esneme artar | 5-16 mm |
| Havşa freze 90° | Havşa başlı vida yuvası, çapak alma | Metrik havşa vidaların standart açısı | 6,3-31,5 mm |
| Havşa freze 60° | 60° oturma yüzeyi, geniş çapta çapak alma | Özel makine vidaları ve punta yuvası | 20 mm, 3 ağızlı |
Not: standart parmak freze dik dalışa (plunge) uygun değildir; rampa ya da helis inişle dalınmalı veya önce matkapla ön delik açılmalıdır.
MTE metal işleme takımları
MTE kılavuz, pafta, rayba, freze ve matkap gruplarının tamamı aşağıdadır. Ölçü ölçü stok durumu her ürün sayfasının tablosunda verilmiştir; listede olmayan bir ölçü arıyorsanız sorabilirsiniz.
| Ürün | Kapsam |
|---|---|
| Kılavuzlar (iç diş) | |
| 3 lü takım kılavuz DIN 352 | Elde, metrik normal, M2-M22 |
| Son kılavuz DIN 352 | Elde, tek parça bitirme, M3-M20 |
| 2 li takım kılavuz DIN 2181 | Elde, metrik ince, M8-M22 |
| Makine kılavuzu DIN 371C | Düz kanal, normal diş, M3-M12 |
| Makine kılavuzu DIN 376C | Düz kanal, normal diş, M14-M24 |
| Makine kılavuzu DIN 374C | Düz kanal, ince diş, 21 ölçü |
| Helis kanallı kılavuz DIN 371C/376C | Kör delik, normal diş, M2-M16 |
| Helis kanallı kılavuz DIN 374C | Kör delik, ince diş, M8-M20 |
| TiN kaplı kılavuz DIN 371B | Seri imalat, M10 |
| Boru dişi (BSP) | |
| 2 li el kılavuzu DIN 5157 | Elde, G 1/8 - G 3/4 |
| Makine kılavuzu DIN 5156C | Düz kanal, G 1/8 - G 3/4 |
| Helis kanallı kılavuz DIN 5156C | Kör delik, G 1/8 - G 3/4 |
| Pafta lokması DIN 5158B | Dış diş, G 1/8 - G 3/4 |
| Paftalar (dış diş) | |
| Normal pafta DIN 223B | Metrik normal, M3-M30 |
| İnce pafta DIN 223B | Metrik ince, M8-M18 |
| Raybalar | |
| El raybası DIN 206 | H7, elde, 2-18 mm |
| Makine raybası DIN 212 | H7, tezgâhta, 2-13 mm |
| Frezeler | |
| Parmak freze kısa DIN 844 | HSS-E, 2-28 mm |
| Parmak freze uzun DIN 844 | HSS-E, 5-16 mm |
| Havşa freze DIN 335C | 90°, 6,3-31,5 mm |
| Havşa freze DIN 334C | 60°, 20 mm, 3 ağızlı |
| Matkap uçları | |
| Mors konik saplı matkap DIN 345 | 21-32 mm |
| Punta matkabı DIN 333A | 1x3,15 - 10x25 mm |
| Kademeli sac delme matkabı | 4-20 ve 4-30 mm |
| Taşlanmış matkap ucu | 14,2 mm |
Sık sorulan sorular
Uzun freze neden daha çok titrer?
Freze boyu arttıkça esneme boyun küpü oranında artar. Aynı çapta uzun freze kısa frezeden kat kat daha çok eser; bu yüzden kesme derinliği ve ilerleme düşürülmelidir.
Uzun frezede kesme derinliği ne olmalı?
Kesin bir kural yoktur ama yan frezelemede radyal derinliği azaltıp eksenel derinliği artırmak (ince ve derin paso) titreşimi belirgin biçimde azaltır. Tezgâh sesi ve yüzey izi en iyi göstergedir.
Kısa tip ile aynı işi yapar mı?
Diş geometrisi ve malzeme aynıdır; fark yalnız gövde boyundadır. Erişim probleminiz yoksa kısa tip daha rijit ve daha verimlidir.
Hangi malzemelerde kullanılır?
Üretici bakır, alüminyum, alet çeliği ve dökme demiri belirtiyor. HSS-E olduğu için alaşımlı ve paslanmaz çeliklerde de çalışır; devir ve ilerleme düşürülmelidir.
Isıl işlem görmüş kalıpta kullanılır mı?
Üretici ısıl işlem görmüş kalıpta doğrudan işleme veya ince işleme yapılabildiğini belirtiyor. Çok yüksek sertlikte (50 HRC üzeri) karbür freze gerekir.
Sap çapı ile kesme çapı aynı mı?
DIN 844 te çoğu ölçüde sap çapı kesme çapına eşit ya da yakındır. Tutucu ve pens seçimi için kesin sap ölçüsünü sipariş öncesi teyit edebiliriz.
Kesme sıvısı gerekli mi?
Evet, özellikle derin cepte talaşın dışarı atılması için. Alüminyumda bol sıvı yapışmayı önler, çelikte ısıyı alır ve ömrü uzatır.
