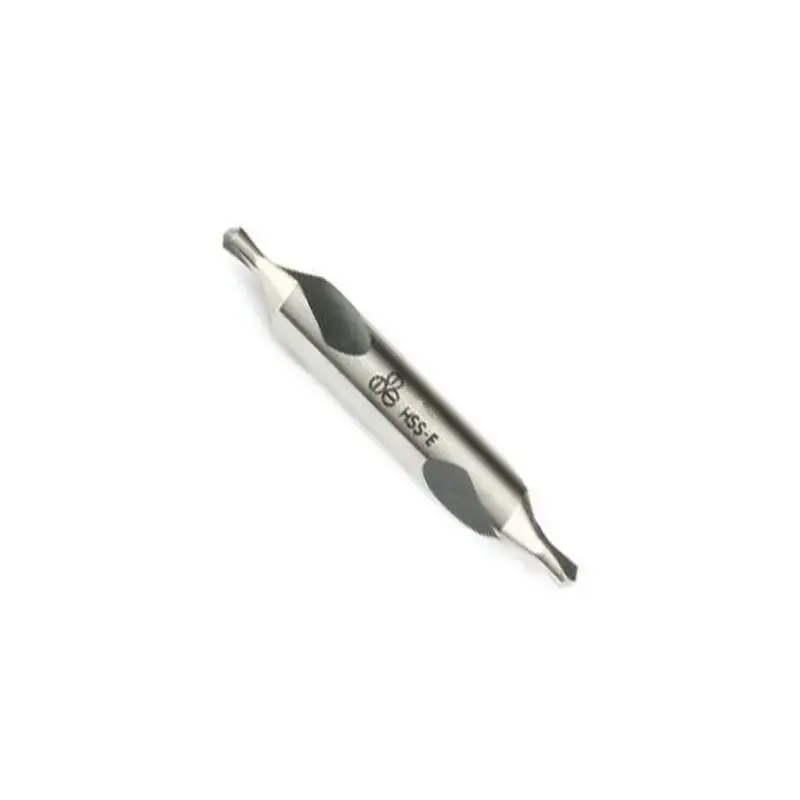

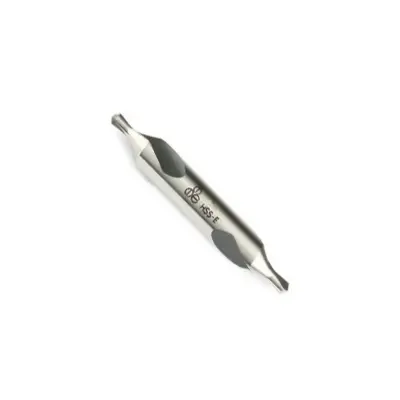

MTE HSS Punta Matkabı DIN 333A 1x3,15 - 10x25 mm
Merkezi tutturan takım. MTE HSS punta matkabı, tornada parçanın punta (merkez) yuvasını açmak ve matkapla delme öncesinde merkezi işaretleyerek ucun kaçmasını önlemek için kullanılır. DIN 333/A tipi, 60° konik yuva açan iki kademeli yapıdadır: ince uç pilot deliği, konik kısım puntanın oturduğu yüzeyi oluşturur. Kısa ve kalın gövdesi sayesinde neredeyse hiç esnemez, bu yüzden merkez işaretlemede normal matkap ucundan çok daha hassastır. Üretici verisi uç çapı (d1), gövde çapı (d2), toplam ve kesme uzunluklarını veriyor. 1x3,15 ile 10x25 mm arası 11 ölçüde.
Nerede kullanılır?
Tornada punta yuvası açma, iki punta arasında işlenecek millerin hazırlanması, matkapla delme öncesi merkez işaretleme, freze ve işleme merkezinde delik merkezi belirleme, kalıp ve aparat imalatı, tesviye ve bakım atölyeleri, okul atölyeleri.
Öne çıkanlar
- Tornada punta (merkez) yuvası açar
- Delme öncesi merkez işaretler — matkap ucu kaçmaz
- DIN 333/A, 60° konik punta yuvası
- Kısa ve kalın gövde: neredeyse hiç esnemez
- HSS yüksek hız çeliği
- 1x3,15 ile 10x25 mm arası 11 ölçü
- Uç çapı, gövde çapı ve boylar tabloda
- Hassas delik merkezi için standart yöntem
Teknik özellikler
| Marka | MTE |
| Ürün tipi | Punta (merkez) matkabı |
| Standart | DIN 333 / Form A |
| Punta açısı | 60° |
| Malzeme | HSS yüksek hız çeliği |
| Ölçü aralığı | 1x3,15 - 10x25 mm (11 ölçü) |
| Satış birimi | Adet |
Ölçüler ve boyutlar
| Ölçü | Pilot uç çapı (d1) | Gövde çapı (d2) | Toplam uzunluk | Kesme uzunluğu | Üretici kodu | Durum |
|---|---|---|---|---|---|---|
| 1x3,15 mm | 1 mm | 3.15 mm | 31.5 mm | 1.2 mm | 10010100 | Stokta |
| 1,25x3,15 mm | 1.25 mm | 3.15 mm | 31.5 mm | 1.6 mm | 10010125 | Stokta |
| 1,6x4 mm | 1,6 | 4 | 35,5 | 2 | 10010160 | Stokta |
| 2x5 mm | 2 | 5 | 40 | 2.5 | 10010200 | Stokta |
| 2,5x6,3 mm | 2.5 mm | 6.30 mm | 45 mm | 3.1 mm | 10010250 | Stokta |
| 3,15x8 mm | 3.15 mm | 8 mm | 50 mm | 3.9 mm | 10010315 | Stokta |
| 4x10 mm | 4 mm | 10 mm | 56 mm | 5 mm | 10010400 | Stokta |
| 5x12,5 mm | 5 mm | 12.50 mm | 63 mm | 6.3 mm | 10010500 | Stokta |
| 6,3x16 mm | 6.3 mm | 16 mm | 71 mm | 8 mm | 10010630 | Stokta |
| 8x20 mm | 8 mm | 20 mm | 80 mm | 10.1 mm | 10010800 | Stokta |
| 10x25 mm | 10 mm | 25 mm | 100 mm | 12.8 mm | 10011000 | Stokta |
Hangi matkap ucu hangi iş için?
| Takım | Ne için | Çap aralığı | Ürün |
|---|---|---|---|
| Punta (merkez) matkabı | Tornada punta yuvası, delme öncesi merkez işaretleme | 1x3,15 - 10x25 mm | 11 ölçü |
| Mors konik saplı matkap | Mandrenin tutamadığı büyük çaplar, radyal matkap | 21 - 32 mm | 12 ölçü |
| Kademeli (kozalak) matkap | İnce sac ve panoda tek uçla çok çaplı delik | 4-20 ve 4-30 mm | 2 seçenek |
| Taşlanmış matkap ucu | Ara ölçü gerektiren hassas delik | 14,2 mm | tek ölçü |
Delikten sonra ölçü ve yüzey hassasiyeti gerekiyorsa makine raybası ya da el raybası, diş çekilecekse makine kılavuzu kullanılır. Delik ağzının çapağı havşa freze ile alınır.
MTE metal işleme takımları
MTE kılavuz, pafta, rayba, freze ve matkap gruplarının tamamı aşağıdadır. Ölçü ölçü stok durumu her ürün sayfasının tablosunda verilmiştir; listede olmayan bir ölçü arıyorsanız sorabilirsiniz.
| Ürün | Kapsam |
|---|---|
| Kılavuzlar (iç diş) | |
| 3 lü takım kılavuz DIN 352 | Elde, metrik normal, M2-M22 |
| Son kılavuz DIN 352 | Elde, tek parça bitirme, M3-M20 |
| 2 li takım kılavuz DIN 2181 | Elde, metrik ince, M8-M22 |
| Makine kılavuzu DIN 371C | Düz kanal, normal diş, M3-M12 |
| Makine kılavuzu DIN 376C | Düz kanal, normal diş, M14-M24 |
| Makine kılavuzu DIN 374C | Düz kanal, ince diş, 21 ölçü |
| Helis kanallı kılavuz DIN 371C/376C | Kör delik, normal diş, M2-M16 |
| Helis kanallı kılavuz DIN 374C | Kör delik, ince diş, M8-M20 |
| TiN kaplı kılavuz DIN 371B | Seri imalat, M10 |
| Boru dişi (BSP) | |
| 2 li el kılavuzu DIN 5157 | Elde, G 1/8 - G 3/4 |
| Makine kılavuzu DIN 5156C | Düz kanal, G 1/8 - G 3/4 |
| Helis kanallı kılavuz DIN 5156C | Kör delik, G 1/8 - G 3/4 |
| Pafta lokması DIN 5158B | Dış diş, G 1/8 - G 3/4 |
| Paftalar (dış diş) | |
| Normal pafta DIN 223B | Metrik normal, M3-M30 |
| İnce pafta DIN 223B | Metrik ince, M8-M18 |
| Raybalar | |
| El raybası DIN 206 | H7, elde, 2-18 mm |
| Makine raybası DIN 212 | H7, tezgâhta, 2-13 mm |
| Frezeler | |
| Parmak freze kısa DIN 844 | HSS-E, 2-28 mm |
| Parmak freze uzun DIN 844 | HSS-E, 5-16 mm |
| Havşa freze DIN 335C | 90°, 6,3-31,5 mm |
| Havşa freze DIN 334C | 60°, 20 mm, 3 ağızlı |
| Matkap uçları | |
| Mors konik saplı matkap DIN 345 | 21-32 mm |
| Punta matkabı DIN 333A | 1x3,15 - 10x25 mm |
| Kademeli sac delme matkabı | 4-20 ve 4-30 mm |
| Taşlanmış matkap ucu | 14,2 mm |
Sık sorulan sorular
Punta matkabı ölçüsü nasıl okunur?
İki sayı verilir: birincisi ince pilot ucun çapı (d1), ikincisi konik kısmın çapı (d2). Örneğin 4x10 mm de pilot uç 4 mm, konik kısım 10 mm dir.
Hangi ölçüyü seçmeliyim?
Tornada punta yuvası için parça çapına göre seçilir: ince millerde 1-2,5 mm, orta millerde 4-6,3 mm, kalın millerde 8-10 mm pilot çap tipik seçimdir. Yuva, parça çapının yaklaşık onda biri kadar olmalıdır.
Merkez işaretlemede neden normal matkap kullanılmaz?
Normal matkap ucu uzun ve ince olduğu için başlangıçta kayar ve delik merkezden kaçar. Punta matkabı kısa ve rijittir, merkezi tam yerinde açar.
Form A ile Form B ve R farkı ne?
Form A sade 60° konik yuva açar. Form B yuvanın ağzında ek koruma pahı (120°) bırakır, Form R ise yuva yüzeyini yarıçaplı yapar. Genel kullanımda Form A yeterlidir.
Ne kadar derin açılmalı?
Konik yüzey puntayı taşıyacak kadar olmalı, pilot uç ise puntanın ucunun dibe dayanmaması için biraz derin kalmalıdır. Konik kısım tam oturduğunda ilerleme durdurulur.
Devir kaç olmalı?
Punta matkapları yüksek devirde çalışır: küçük ölçülerde 1.000-2.000 dev/dak, büyük ölçülerde 400-800 dev/dak tipik aralıklardır. Hafif ve kesintisiz baskı uygulanmalıdır.
Punta matkabı neden kırılır?
İnce pilot uç çok hassastır. Fazla baskı, eğik tutmak, talaşın pilot delikte sıkışması ve kesme sıvısı kullanmamak en sık sebeplerdir.
Kesme sıvısı gerekir mi?
Evet, özellikle çelikte. Pilot uç çok ince olduğu için ısı birikimi onu hemen yakar; bol sıvı ömrü belirgin biçimde uzatır.
