MTE HSS Boru Dişi Pafta Lokması DIN 5158B BSP G 1/8 - G 3/4

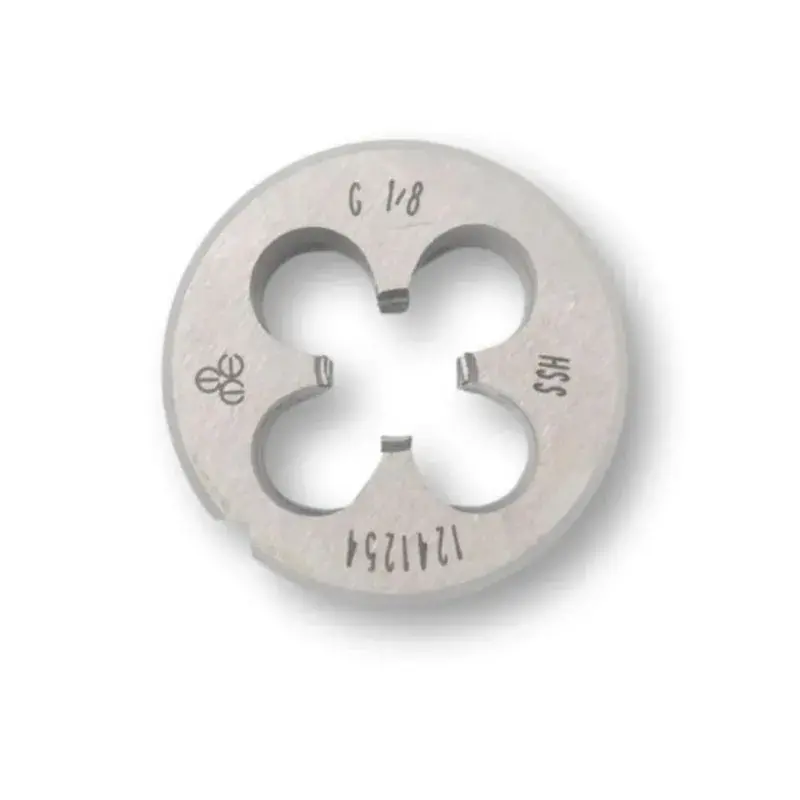

MTE boru dişi pafta lokması DIN 5158/B, boru ucuna BSP (Whitworth) dış dişi açmak için kullanılır. Boru dişi metrik dişten farklıdır: diş açısı 55° dir ve ölçü inç cinsinden boru anma çapı ile belirtilir — G 1/2 dişin gerçek dış çapı yaklaşık 20,9 mm dir. Üretici malzeme olarak HSSE (kobalt ilaveli yüksek hız çeliği) tanımı veriyor ve kullanım alanı olarak makine imalatı, otomotiv, elektronik, alet ve kalıp yapımı ile genel metal işlemeyi belirtiyor. G 1/8, G 1/4, G 3/8, G 1/2 ve G 3/4 ölçülerinde.
Nerede kullanılır?
Su ve kalorifer tesisatı, hidrolik ve pnömatik hat bağlantıları, kompresör ve hava hattı, boru ve nipel imalatı, pompa ve vana onarımı, kazan ve boyler bağlantıları, tarım ve sulama tesisatı, bakım ve onarım atölyeleri. Hazır nipelin bulunmadığı ölçülerde boru ucuna diş açmak için.
Öne çıkanlar
- Boru ucuna BSP (Whitworth) dış dişi açar
- DIN 5158/B yuvarlak pafta lokması
- 55° boru dişi açısı — metrik dişten farklı
- Beş ölçü: G 1/8, G 1/4, G 3/8, G 1/2, G 3/4
- Üretici tanımı: HSSE, kobalt ilaveli yüksek hız çeliği
- Standart pafta kolu (mandal) ile kullanılır
- Aynı ölçülerde boru dişi kılavuzlarımız da mevcut
- Tesisat, hidrolik ve pnömatik için standart diş
Teknik özellikler
| Marka | MTE |
| Ürün tipi | Boru dişi pafta lokması (dış diş) |
| Standart | DIN 5158/B |
| Malzeme | HSSE — kobalt ilaveli yüksek hız çeliği (üretici tanımı) |
| Diş tipi | BSP boru dişi (Whitworth, 55°) |
| Ölçüler | G 1/8 x 28 · G 1/4 x 19 · G 3/8 x 19 · G 1/2 x 14 · G 3/4 x 14 |
| Kullanım | Elde (pafta kolu ile) |
| Satış birimi | Adet |
Diş ölçüleri
| Diş ölçüsü (G) | Diş / inç | Mil (çubuk) çapı | Üretici kodu | Durum |
|---|---|---|---|---|
| G 1/8 | 28 | — | 110080973 | Stokta |
| G 1/4 | 19 | — | 110081316 | Stokta |
| G 3/8 | 19 | — | 110081666 | Stokta |
| G 1/2 | 14 | — | 110082095 | Stokta |
| G 3/4 | 14 | — | 110082644 | Stokta |
Kılavuz mu pafta mı?
Bir vida bağlantısının iki tarafı iki ayrı takımla açılır: kılavuz deliğin içine (somun dişi), pafta mil ve çubuğun dışına (cıvata dişi) diş açar.
| Takım | Ne açar | Hazırlık | Ürünlerimiz |
|---|---|---|---|
| Kılavuz | Delik içine iç diş | Önce delik açılır: çap = diş çapı − adım | el takımı · makine kılavuzu · boru dişi |
| Pafta | Mil ve çubuk üzerine dış diş | Mil çapı diş çapına eşit ya da çok az altında, ucuna pah kırılır | metrik normal · metrik ince · boru dişi BSP |
Pafta ile çalışırken: ilk iki turda paftanın düz oturduğundan emin olun, her yarım turda geri dönüp talaşı kırın ve çelikte mutlaka kesme yağı kullanın.
MTE metal işleme takımları
MTE kılavuz, pafta, rayba, freze ve matkap gruplarının tamamı aşağıdadır. Ölçü ölçü stok durumu her ürün sayfasının tablosunda verilmiştir; listede olmayan bir ölçü arıyorsanız sorabilirsiniz.
| Ürün | Kapsam |
|---|---|
| Kılavuzlar (iç diş) | |
| 3 lü takım kılavuz DIN 352 | Elde, metrik normal, M2-M22 |
| Son kılavuz DIN 352 | Elde, tek parça bitirme, M3-M20 |
| 2 li takım kılavuz DIN 2181 | Elde, metrik ince, M8-M22 |
| Makine kılavuzu DIN 371C | Düz kanal, normal diş, M3-M12 |
| Makine kılavuzu DIN 376C | Düz kanal, normal diş, M14-M24 |
| Makine kılavuzu DIN 374C | Düz kanal, ince diş, 21 ölçü |
| Helis kanallı kılavuz DIN 371C/376C | Kör delik, normal diş, M2-M16 |
| Helis kanallı kılavuz DIN 374C | Kör delik, ince diş, M8-M20 |
| TiN kaplı kılavuz DIN 371B | Seri imalat, M10 |
| Boru dişi (BSP) | |
| 2 li el kılavuzu DIN 5157 | Elde, G 1/8 - G 3/4 |
| Makine kılavuzu DIN 5156C | Düz kanal, G 1/8 - G 3/4 |
| Helis kanallı kılavuz DIN 5156C | Kör delik, G 1/8 - G 3/4 |
| Pafta lokması DIN 5158B | Dış diş, G 1/8 - G 3/4 |
| Paftalar (dış diş) | |
| Normal pafta DIN 223B | Metrik normal, M3-M30 |
| İnce pafta DIN 223B | Metrik ince, M8-M18 |
| Raybalar | |
| El raybası DIN 206 | H7, elde, 2-18 mm |
| Makine raybası DIN 212 | H7, tezgâhta, 2-13 mm |
| Frezeler | |
| Parmak freze kısa DIN 844 | HSS-E, 2-28 mm |
| Parmak freze uzun DIN 844 | HSS-E, 5-16 mm |
| Havşa freze DIN 335C | 90°, 6,3-31,5 mm |
| Havşa freze DIN 334C | 60°, 20 mm, 3 ağızlı |
| Matkap uçları | |
| Mors konik saplı matkap DIN 345 | 21-32 mm |
| Punta matkabı DIN 333A | 1x3,15 - 10x25 mm |
| Kademeli sac delme matkabı | 4-20 ve 4-30 mm |
| Taşlanmış matkap ucu | 14,2 mm |
Sık sorulan sorular
G 1/2 dişin gerçek çapı kaç mm?
Yaklaşık 20,9 mm dir. Boru dişi ölçüleri borunun anma (nominal) çapıyla adlandırılır, gerçek dış çapı göstermez. Bu yüzden G 1/2 pafta 1/2 inç (12,7 mm) mile değil, 1/2 inç boruya diş açar.
Metrik pafta ile boru dişi açılır mı?
Hayır. Diş açısı (55° ve 60°) ve adım farklıdır; metrik pafta boruya uymaz, zorlanırsa her ikisi de bozulur.
Diş / inç ne anlama geliyor?
Boru dişinde adım yerine inç başına diş sayısı verilir: G 1/8 te 28, G 1/4 ve G 3/8 te 19, G 1/2 ve G 3/4 te 14 diş/inç.
Sızdırmazlık nasıl sağlanır?
Silindirik boru dişi tek başına sızdırmaz. Keten ve macun, teflon bant ya da conta kullanılır; hidrolikte O-ringli bağlantılar tercih edilir.
Boru ucu nasıl hazırlanır?
Boru ucu düzgün kesilmeli, çapağı alınmalı ve dış kenarına hafif pah kırılmalıdır. Eğik kesilmiş boruda diş eğik çıkar ve bağlantı sızdırır.
Elektrikli pafta makinesinde kullanılır mı?
Bu lokmalar elde pafta koluyla kullanım içindir. Elektrikli pafta makineleri kendi lokma (tarak) sistemini kullanır.
Aynı ölçüde kılavuzunuz var mı?
Evet. BSP boru dişi için DIN 5157 iki parçalı el kılavuzu takımları ile DIN 5156/C düz ve helis kanallı makine kılavuzlarımız bulunmaktadır.
