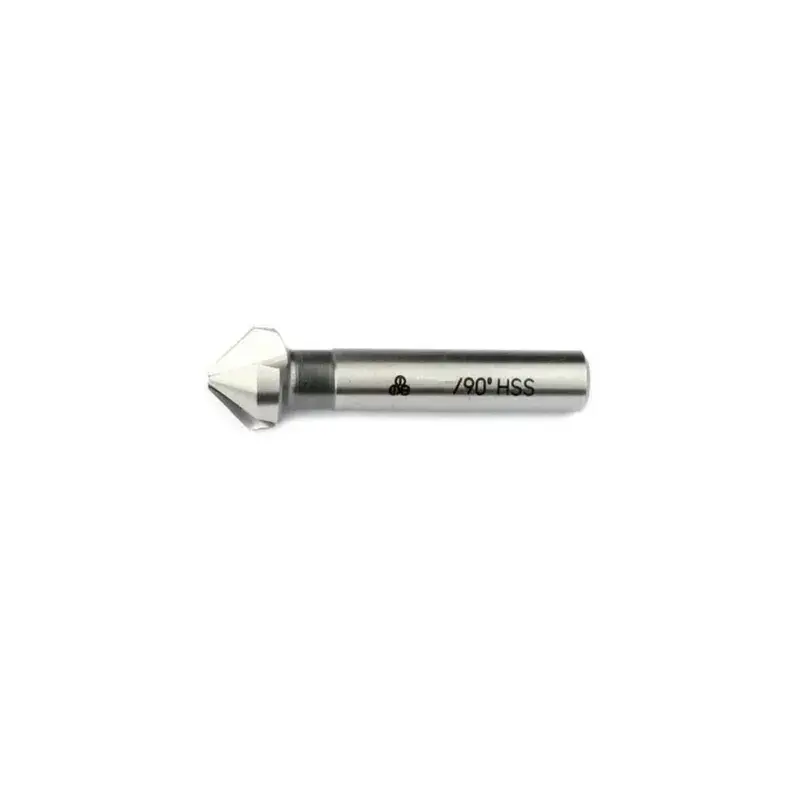

MTE HSS Havşa Freze DIN 335C 90 Derece Silindirik Saplı 6,3-31,5 mm
MTE HSS havşa freze, delik ağzına 90° konik yuva açar: havşa başlı vidanın yüzeyle tam hizalanmasını sağlar ve delik ağzındaki keskin çapağı temizler. DIN 335/C standardında silindirik saplıdır, matkap mandrenine ve pense takılır. Üretici verisi her ölçü için havşa çapı (d1), şaft çapı (d2), havşa ucu çapı (d3), toplam uzunluk ve kesme uzunluğunu veriyor — tabloda ölçü ölçü listelenmiştir. 90°, HSS yüksek hız çeliği, sağ kesme yönlü, TS 3751/10. 6,3 ile 31,5 mm arası 8 havşa çapında.
Nerede kullanılır?
Havşa başlı vida ve cıvata yuvası açma, delik ağzı çapak alma, sac ve plaka kenarı temizleme, kaynak öncesi kenar hazırlama, kalıp ve aparat imalatı, mobilya ve metal imalat atölyeleri, tesviye ve bakım işleri, elektrik panosu ve sac işleri.
Öne çıkanlar
- Delik ağzına 90° havşa (konik yuva) açar
- Havşa başlı vidanın yüzeyle tam hizalanmasını sağlar
- Delik ağzı çapak alma işini de yapar
- DIN 335/C silindirik saplı — mandren ve pense uygun
- HSS yüksek hız çeliği, sağ kesme yönlü
- 6,3 ile 31,5 mm arası 8 havşa çapı
- Havşa çapı, şaft çapı ve boylar tabloda
- TS 3751/10 standardına uygun
Teknik özellikler
| Marka | MTE |
| Ürün tipi | Havşa freze (konik havşa açıcı) |
| Standart | DIN 335/C · TS 3751/10 |
| Havşa açısı | 90° |
| Malzeme | HSS yüksek hız çeliği |
| Sap | Silindirik |
| Çap aralığı | 6,3 - 31,5 mm (8 ölçü) |
| Kesme yönü | Sağ |
| Satış birimi | Adet |
Ölçüler ve boyutlar
| Ölçü | Havşa çapı (d1) | Şaft çapı (d2) | Havşa ucu çapı (d3) | Toplam uzunluk | Kesme uzunluğu | Üretici kodu | Durum |
|---|---|---|---|---|---|---|---|
| 6,3 mm | 6.3 mm | 6 mm | 1.5 mm | 45 mm | 5.0 mm | 313120630 | Stokta |
| 8,3 mm | 8.3 mm | 6 mm | 2.0 mm | 50 mm | 6.0 mm | 313120830 | Stokta |
| 10,4 mm | 10.4 mm | 6 mm | 2.5 mm | 50 mm | 7.1 mm | 313121040 | Stokta |
| 12,4 mm | 12.4 mm | 8 mm | 2.8 mm | 56 mm | 8.0 mm | 313121240 | Stokta |
| 16,5 mm | 16.5 mm | 10 mm | 3.2 mm | 60 mm | 10.0 mm | 313121650 | Stokta |
| 20,5 mm | 20.5 mm | 10 mm | 3.5 mm | 73 mm | 12.5 mm | 313122050 | Stokta |
| 25 mm | 25.0 mm | 10 mm | 3.8 mm | 67 mm | 15.0 mm | 313122500 | Stokta |
| 31,5 mm | 31.5 mm | 18 mm | 4.2 mm | 71 mm | 18.0 mm | 313123150 | Stokta |
Freze ve havşa seçimi
| Takım | Ne yapar | Seçim ölçütü | Ürün |
|---|---|---|---|
| Parmak freze, kısa | Kanal açma, kenar ve yüzey frezeleme | Erişim yetiyorsa her zaman kısa tip — daha rijit | 2-28 mm |
| Parmak freze, uzun | Derin cep ve kanal, yüksek duvar arkası | Yalnız erişim gerektiğinde; esneme artar | 5-16 mm |
| Havşa freze 90° | Havşa başlı vida yuvası, çapak alma | Metrik havşa vidaların standart açısı | 6,3-31,5 mm |
| Havşa freze 60° | 60° oturma yüzeyi, geniş çapta çapak alma | Özel makine vidaları ve punta yuvası | 20 mm, 3 ağızlı |
Not: standart parmak freze dik dalışa (plunge) uygun değildir; rampa ya da helis inişle dalınmalı veya önce matkapla ön delik açılmalıdır.
MTE metal işleme takımları
MTE kılavuz, pafta, rayba, freze ve matkap gruplarının tamamı aşağıdadır. Ölçü ölçü stok durumu her ürün sayfasının tablosunda verilmiştir; listede olmayan bir ölçü arıyorsanız sorabilirsiniz.
| Ürün | Kapsam |
|---|---|
| Kılavuzlar (iç diş) | |
| 3 lü takım kılavuz DIN 352 | Elde, metrik normal, M2-M22 |
| Son kılavuz DIN 352 | Elde, tek parça bitirme, M3-M20 |
| 2 li takım kılavuz DIN 2181 | Elde, metrik ince, M8-M22 |
| Makine kılavuzu DIN 371C | Düz kanal, normal diş, M3-M12 |
| Makine kılavuzu DIN 376C | Düz kanal, normal diş, M14-M24 |
| Makine kılavuzu DIN 374C | Düz kanal, ince diş, 21 ölçü |
| Helis kanallı kılavuz DIN 371C/376C | Kör delik, normal diş, M2-M16 |
| Helis kanallı kılavuz DIN 374C | Kör delik, ince diş, M8-M20 |
| TiN kaplı kılavuz DIN 371B | Seri imalat, M10 |
| Boru dişi (BSP) | |
| 2 li el kılavuzu DIN 5157 | Elde, G 1/8 - G 3/4 |
| Makine kılavuzu DIN 5156C | Düz kanal, G 1/8 - G 3/4 |
| Helis kanallı kılavuz DIN 5156C | Kör delik, G 1/8 - G 3/4 |
| Pafta lokması DIN 5158B | Dış diş, G 1/8 - G 3/4 |
| Paftalar (dış diş) | |
| Normal pafta DIN 223B | Metrik normal, M3-M30 |
| İnce pafta DIN 223B | Metrik ince, M8-M18 |
| Raybalar | |
| El raybası DIN 206 | H7, elde, 2-18 mm |
| Makine raybası DIN 212 | H7, tezgâhta, 2-13 mm |
| Frezeler | |
| Parmak freze kısa DIN 844 | HSS-E, 2-28 mm |
| Parmak freze uzun DIN 844 | HSS-E, 5-16 mm |
| Havşa freze DIN 335C | 90°, 6,3-31,5 mm |
| Havşa freze DIN 334C | 60°, 20 mm, 3 ağızlı |
| Matkap uçları | |
| Mors konik saplı matkap DIN 345 | 21-32 mm |
| Punta matkabı DIN 333A | 1x3,15 - 10x25 mm |
| Kademeli sac delme matkabı | 4-20 ve 4-30 mm |
| Taşlanmış matkap ucu | 14,2 mm |
Sık sorulan sorular
Havşa frezesi ne işe yarar?
İki iş yapar: havşa başlı vidanın yüzeyle aynı seviyede oturması için delik ağzına konik yuva açar ve delik ağzındaki keskin çapağı temizler.
90° mi 60° mı almalıyım?
Metrik havşa başlı vidaların standart açısı 90° dir, bu yüzden genel kullanımda 90° seçilir. 60° havşa özel oturma yüzeyleri ve bazı makine vidaları için kullanılır; 60° seçeneğimiz 20 mm çapta mevcuttur.
Hangi havşa çapını seçmeliyim?
Havşa çapı, kullanılacak vida başının çapından biraz büyük olmalıdır. M6 havşa vida için 12-13 mm, M8 için 16-17 mm havşa çapı tipik seçimdir; derinlik kontrol edilerek açılır.
Titreme (tırlama) neden olur?
Havşa frezesi kesintili kesme yaptığı için düşük devirde çalışmak gerekir. Yüksek devir, gevşek bağlanmış parça ve fazla bastırma tırlamaya yol açar; üç ağızlı tipler bu sorunu azaltır.
Elde matkapla kullanılır mı?
Kullanılır ama tezgâhta ya da sabit matkapta sonuç belirgin biçimde daha düzgündür. Elde kullanırken düşük devir seçilmeli ve matkap dik tutulmalıdır.
Paslanmazda kullanılır mı?
HSS havşa frezesi paslanmazda kullanılabilir; devir düşürülüp bol kesme yağı verilmelidir. Yoğun paslanmaz işi için kobaltlı (HSS-E) tipler daha uzun ömürlüdür.
Sac üzerinde havşa açarken ne yapmalı?
İnce sacta havşa frezesi sacı yırtabilir. Sac altına destek plakası konmalı, düşük devir ve hafif baskı ile kademeli çalışılmalıdır.
Kesme sıvısı gerekir mi?
Çelikte kesme yağı yüzeyi düzeltir ve ömrü uzatır. Dökme demirde kuru çalışılabilir, alüminyumda yapışmayı önlemek için sıvı kullanılır.
