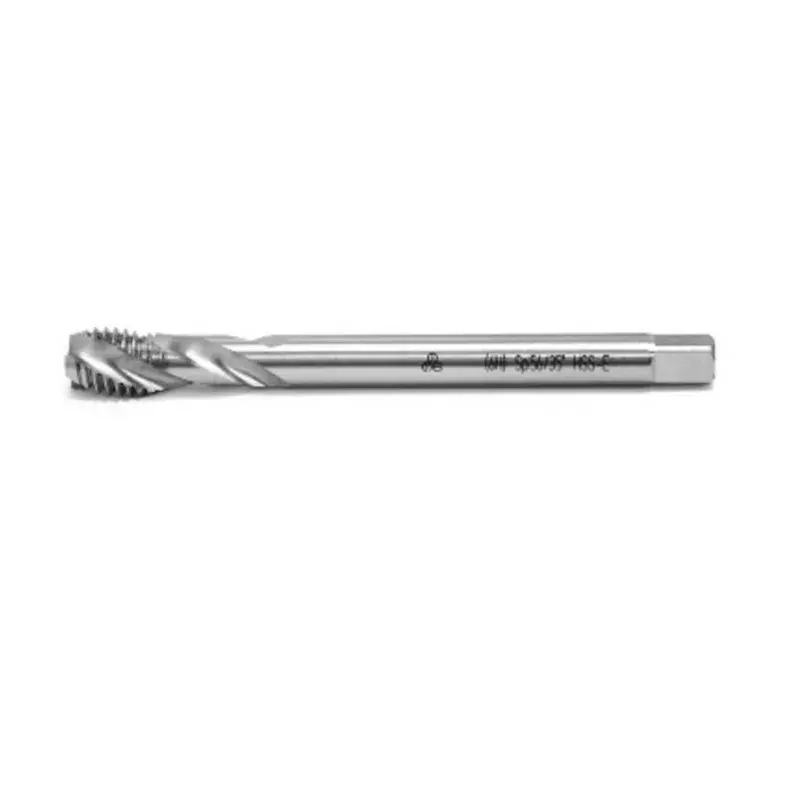

MTE HSSE Helis Kanallı Makine Kılavuzu DIN 374C Metrik İnce Diş
MTE HSSE helis kanallı makine kılavuzu DIN 374/C, metrik ince diş ve kör delik kombinasyonu için üretilmiştir: helis kanal talaşı delik ağzına doğru tahliye eder, ince diş profili ise titreşimle gevşemeye karşı dirençli bağlantı sağlar. HSSE kobalt katkılı yüksek hız çeliği olduğu için makinede yüksek devirde ve paslanmaz, alaşımlı çelik gibi zor malzemelerde sertliğini korur. M8x1 ile M20x1,5 arası 11 ölçüde; aynı çapın birden çok adımı (M12x1, M12x1,25, M12x1,5) ayrı ayrı bulunur.
Nerede kullanılır?
Hidrolik ve pnömatik gövdeler, kör delikli blok ve gövde parçaları, otomotiv ve iş makinesi parçaları, kalıp ve aparat imalatı, ayar ve kilit somunu bağlantıları, CNC seri imalat, bakım ve onarım. Kör delik ve ince dişin birlikte gerektiği her işte bu kılavuz kullanılır.
Öne çıkanlar
- Helis kanal + metrik ince diş birleşimi
- Kör deliklerde talaşı delik ağzına geri atar
- HSSE kobalt katkılı: yüksek ısı ve aşınma direnci
- DIN 374/C standardı, 11 ölçü (M8x1 - M20x1,5)
- Aynı çapın farklı adımları ayrı ayrı mevcut
- Matkap tezgâhı ve işleme merkezinde tek geçişte diş
- Her ölçünün kılavuz matkap çapı tabloda hesaplanmış
- Sağ kesme yönlü
Teknik özellikler
| Marka | MTE |
| Ürün tipi | Helis kanallı makine kılavuzu |
| Standart | DIN 374/C |
| Malzeme | HSSE (kobalt katkılı yüksek hız çeliği) |
| Diş tipi | Metrik ince diş |
| Kanal tipi | Helis (burulmuş) kanal |
| Önerilen delik | Kör (dibi kapalı) delik |
| Kesme yönü | Sağ |
| Ölçü aralığı | M8x1 - M20x1,5 (11 ölçü) |
| Kullanım | Makinede (matkap tezgâhı, işleme merkezi) |
| Satış birimi | Adet |
Diş ölçüleri ve kılavuz matkap çapları
| Diş ölçüsü | Adım | Kılavuz matkap çapı | Üretici kodu | Durum |
|---|---|---|---|---|
| M8x1 | 1 mm | 7 mm | 105790490 | Stokta |
| M10x1 | 1 mm | 9 mm | 105790336 | Stokta |
| M10x1,25 | 1,25 mm | 8,75 mm | 105790390 | Stokta |
| M12x1 | 1 mm | 11 mm | 105790391 | Stokta |
| M12x1,25 | 1,25 mm | 10,75 mm | 105790392 | Stokta |
| M12x1,5 | 1,5 mm | 10,5 mm | 105790006 | Stokta |
| M14x1 | 1 mm | 13 mm | 105790393 | Stokta |
| M14x1,5 | 1,5 mm | 12,5 mm | 105790292 | Stokta |
| M16x1,5 | 1,5 mm | 14,5 mm | 105790338 | Stokta |
| M18x1,5 | 1,5 mm | 16,5 mm | 105790287 | Stokta |
| M20x1,5 | 1,5 mm | 18,5 mm | 105790340 | Stokta |
Hangi kılavuzu seçmeliyim?
Kılavuz seçimi üç soruya bakar: elde mi makinede mi çalışacaksınız, diş normal mi ince mi boru dişi mi, ve delik açık mı kör mü. Kör delikte mutlaka helis kanal gerekir: düz kanallı kılavuz talaşı dipte biriktirip kırılır. Açık delikte düz kanal daha verimlidir.
| Kullanım | Standart | Tip | Ürün |
|---|---|---|---|
| Elde, metrik normal diş | DIN 352 | 3 lü takım (ön, orta, son) ya da tek son kılavuz | 3 lü takım kılavuz · son kılavuz |
| Elde, metrik ince diş | DIN 2181 | 2 li takım (ön, son) | 2 li takım kılavuz |
| Elde, boru dişi (BSP) | DIN 5157 | 2 li takım (ön, son) | 2 li el kılavuzu |
| Makinede, normal diş, AÇIK delik | DIN 371C (M3-M12) · DIN 376C (M14-M24) | Düz kanal | DIN 371C M3-M12 · DIN 376C M14-M24 |
| Makinede, normal diş, KÖR delik | DIN 371C / 376C | Helis kanal | helis kanallı M2-M16 |
| Makinede, ince diş, AÇIK delik | DIN 374C | Düz kanal | düz kanallı M8-M30 |
| Makinede, ince diş, KÖR delik | DIN 374C | Helis kanal | helis kanallı M8-M20 |
| Makinede, boru dişi, AÇIK delik | DIN 5156C | Düz kanal | düz kanallı G 1/8-3/4 |
| Makinede, boru dişi, KÖR delik | DIN 5156C | Helis kanal | helis kanallı G 1/8-3/4 |
| Makinede, seri imalat, M10 | DIN 371B | TiN kaplı, uzun ömür | TiN kaplı M10 |
Dış diş (cıvata dişi) açmak için pafta gerekir: metrik normal pafta, metrik ince pafta ve boru dişi pafta lokmalarımıza bakabilirsiniz.
Kılavuz matkap çapı tablosu (metrik normal diş)
Kılavuz çekmeden önce açılacak delik çapı tek bir kuralla bulunur: delik çapı = diş çapı − diş adımı. Delik bu değerden küçük açılırsa kılavuz kırılır, büyük açılırsa diş tam dolmaz ve bağlantı zayıf kalır. İnce dişte aynı kural geçerlidir: M12x1,25 için 12 − 1,25 = 10,75 mm.
| Diş | Adım | Kılavuz matkap çapı |
|---|---|---|
| M2 | 0,4 mm | 1,6 mm |
| M2,5 | 0,45 mm | 2,05 mm |
| M3 | 0,5 mm | 2,5 mm |
| M4 | 0,7 mm | 3,3 mm |
| M5 | 0,8 mm | 4,2 mm |
| M6 | 1 mm | 5 mm |
| M8 | 1,25 mm | 6,75 mm |
| M10 | 1,5 mm | 8,5 mm |
| M12 | 1,75 mm | 10,25 mm |
| M14 | 2 mm | 12 mm |
| M16 | 2 mm | 14 mm |
| M18 | 2,5 mm | 15,5 mm |
| M20 | 2,5 mm | 17,5 mm |
| M22 | 2,5 mm | 19,5 mm |
| M24 | 3 mm | 21 mm |
| M27 | 3 mm | 24 mm |
| M30 | 3,5 mm | 26,5 mm |
Boru dişi (BSP) kılavuz matkap çapları
| Diş | Diş / inç | Kılavuz matkap çapı |
|---|---|---|
| G 1/8 | 28 | 8,8 mm |
| G 1/4 | 19 | 11,8 mm |
| G 3/8 | 19 | 15,25 mm |
| G 1/2 | 14 | 19 mm |
| G 3/4 | 14 | 24,5 mm |
Kılavuz kırılmasının başlıca sebepleri: deliğin küçük açılması · kesme yağı kullanılmaması · talaş boşaltmadan kesintisiz ilerlemek · kılavuzu eğik tutmak · kör delikte dibe dayandıktan sonra zorlamak · kör delikte düz kanallı kılavuz kullanmak.
MTE metal işleme takımları
MTE kılavuz, pafta, rayba, freze ve matkap gruplarının tamamı aşağıdadır. Ölçü ölçü stok durumu her ürün sayfasının tablosunda verilmiştir; listede olmayan bir ölçü arıyorsanız sorabilirsiniz.
| Ürün | Kapsam |
|---|---|
| Kılavuzlar (iç diş) | |
| 3 lü takım kılavuz DIN 352 | Elde, metrik normal, M2-M22 |
| Son kılavuz DIN 352 | Elde, tek parça bitirme, M3-M20 |
| 2 li takım kılavuz DIN 2181 | Elde, metrik ince, M8-M22 |
| Makine kılavuzu DIN 371C | Düz kanal, normal diş, M3-M12 |
| Makine kılavuzu DIN 376C | Düz kanal, normal diş, M14-M24 |
| Makine kılavuzu DIN 374C | Düz kanal, ince diş, 21 ölçü |
| Helis kanallı kılavuz DIN 371C/376C | Kör delik, normal diş, M2-M16 |
| Helis kanallı kılavuz DIN 374C | Kör delik, ince diş, M8-M20 |
| TiN kaplı kılavuz DIN 371B | Seri imalat, M10 |
| Boru dişi (BSP) | |
| 2 li el kılavuzu DIN 5157 | Elde, G 1/8 - G 3/4 |
| Makine kılavuzu DIN 5156C | Düz kanal, G 1/8 - G 3/4 |
| Helis kanallı kılavuz DIN 5156C | Kör delik, G 1/8 - G 3/4 |
| Pafta lokması DIN 5158B | Dış diş, G 1/8 - G 3/4 |
| Paftalar (dış diş) | |
| Normal pafta DIN 223B | Metrik normal, M3-M30 |
| İnce pafta DIN 223B | Metrik ince, M8-M18 |
| Raybalar | |
| El raybası DIN 206 | H7, elde, 2-18 mm |
| Makine raybası DIN 212 | H7, tezgâhta, 2-13 mm |
| Frezeler | |
| Parmak freze kısa DIN 844 | HSS-E, 2-28 mm |
| Parmak freze uzun DIN 844 | HSS-E, 5-16 mm |
| Havşa freze DIN 335C | 90°, 6,3-31,5 mm |
| Havşa freze DIN 334C | 60°, 20 mm, 3 ağızlı |
| Matkap uçları | |
| Mors konik saplı matkap DIN 345 | 21-32 mm |
| Punta matkabı DIN 333A | 1x3,15 - 10x25 mm |
| Kademeli sac delme matkabı | 4-20 ve 4-30 mm |
| Taşlanmış matkap ucu | 14,2 mm |
Sık sorulan sorular
Düz kanallı ince diş kılavuzunuzdan farkı ne?
Diş profili aynıdır, fark talaş tahliyesindedir. Helis kanal kör delikte talaşı geri atar; düz kanal açık delikte talaşı öne iter. Deliğiniz kör ise helis, delip geçiyorsa düz kanal seçilmelidir.
Hangi adımı seçeceğimi nasıl bilirim?
Onarımda mevcut cıvata ya da somunun adımı diş tarağıyla ölçülür. Yeni imalatta teknik resim adımı belirtir; belirtilmemişse aynı çapta en yaygın ince adım tercih edilir.
Kılavuz matkap çapı ne olmalı?
Delik çapı = diş çapı − adım. M16x1,5 için 16 − 1,5 = 14,5 mm. Tablodaki değerler 11 ölçünün tamamı için hesaplanmıştır.
Helis açısı ne işe yarar?
Kanalın burulma açısı talaşın ne kadar hızlı tahliye edileceğini belirler. Yüksek helis açısı yapışkan talaş veren malzemelerde (alüminyum, bakır, paslanmaz) daha iyi sonuç verir.
Kör delikte kaç mm paya ihtiyaç var?
Delik, istenen diş derinliğinden en az bir diş çapı kadar derin olmalıdır. Helis kanal talaşı dışarı attığı için bu pay düz kanala göre daha güvenlidir ama yine gereklidir.
Paslanmazda ömrü ne kadar olur?
Ömür devir, yağ ve ilerlemeye bağlıdır. HSSE paslanmaz için uygundur; devir düşürülür, kesintisiz kesme yağı verilir ve ilerleme durdurulmaz. Doğru koşullarda HSS ye göre kat kat uzun ömür verir.
Emniyetli tutucu kullanmak gerekir mi?
Kör delikte şiddetle önerilir: kılavuz dibe dayandığında kavrama kayar ve kılavuz kırılmaz.
