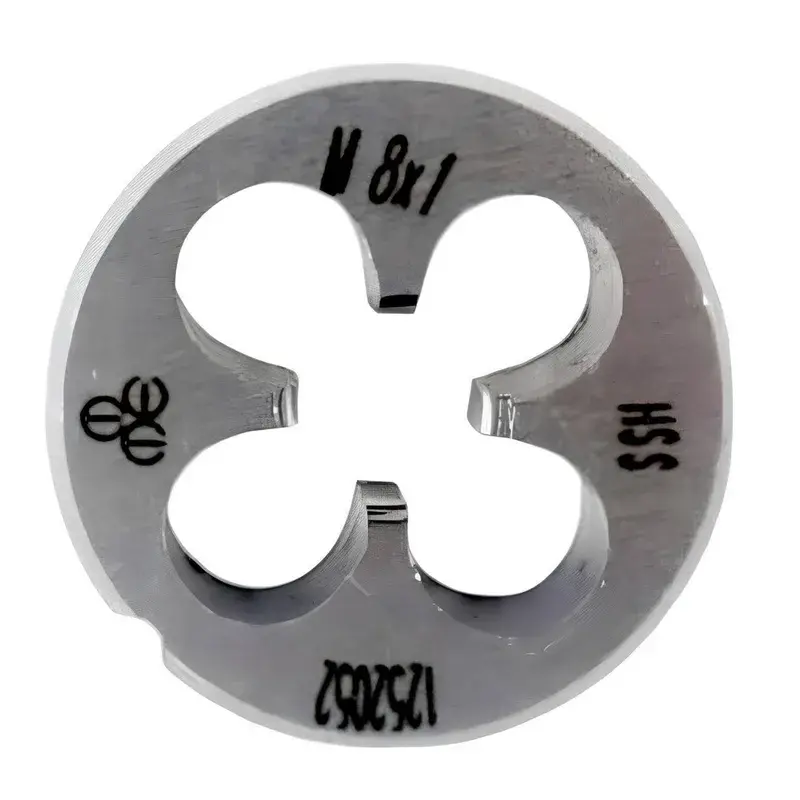

MTE HSS İnce Pafta Lokması DIN 223B Metrik İnce Diş M8-M18
MTE HSS ince pafta lokması, mil ve çubuk üzerine metrik ince diş açmak için kullanılan DIN 223/B lokmasıdır. İnce diş, aynı çapta normal dişe göre daha küçük adıma ve dolayısıyla daha çok diş sayısına sahiptir: bağlantı titreşimle gevşemeye karşı daha dirençli olur ve ayar hassasiyeti artar. Bu yüzden hidrolik bağlantılarda, ayar çubuklarında ve ince cidarlı parçalarda tercih edilir. Yuvarlak gövde standart pafta kolu içine oturur. M8x1 ile M18x1,5 arası 10 ölçüde; aynı çapın birden fazla adımı (M10x1 ve M10x1,25 gibi) ayrı ayrı bulunur.
Nerede kullanılır?
Hidrolik ve pnömatik boru ve mil bağlantıları, ayar ve gergi çubuğu imalatı, otomotiv ve iş makinesi onarımı, ince cidarlı mil ve boru, kilit ve ayar somunu bağlantıları, kalıp ve tesviye atölyeleri, bakım ve onarım. Normal diş yerine ince dişin istendiği her onarım işinde.
Öne çıkanlar
- Metrik İNCE diş pafta lokması
- İnce diş titreşimle gevşemeye karşı daha dirençli
- DIN 223/B yuvarlak pafta lokması, HSS
- M8x1 ile M18x1,5 arası 10 ölçü
- Aynı çapın farklı adımları ayrı ayrı mevcut
- Standart pafta kolu (mandal) ile kullanılır
- Hidrolik ve ayar bağlantıları için uygun
- Aynı ölçülerde ince diş kılavuzlarımız da mevcut
Teknik özellikler
| Marka | MTE |
| Ürün tipi | Yuvarlak pafta lokması (dış diş) |
| Standart | DIN 223/B · DIN EN 22568 |
| Malzeme | HSS yüksek hız çeliği |
| Diş tipi | Metrik ince diş |
| Ölçü aralığı | M8x1 - M18x1,5 (10 ölçü) |
| Kullanım | Elde (pafta kolu ile) |
| Satış birimi | Adet |
Diş ölçüleri
| Diş ölçüsü | Adım | Mil (çubuk) çapı | Üretici kodu | Durum |
|---|---|---|---|---|
| M8x1 | 1 mm | 8 mm | 110030805 | Stokta |
| M10x1 | 1 mm | 10 mm | 110031005 | Stokta |
| M10x1,25 | 1,25 mm | 10 mm | 110031000 | Stokta |
| M12x1 | 1 mm | 12 mm | 110031205 | Stokta |
| M12x1,25 | 1,25 mm | 12 mm | 110031200 | Stokta |
| M12x1,5 | 1,5 mm | 12 mm | 110031206 | Stokta |
| M14x1,5 | 1,5 mm | 14 mm | 110031406 | Stokta |
| M16x1 | 1 mm | 16 mm | 110031605 | Stokta |
| M16x1,5 | 1,5 mm | 16 mm | 110031606 | Stokta |
| M18x1,5 | 1,5 mm | 18 mm | 110031806 | Stokta |
Kılavuz mu pafta mı?
Bir vida bağlantısının iki tarafı iki ayrı takımla açılır: kılavuz deliğin içine (somun dişi), pafta mil ve çubuğun dışına (cıvata dişi) diş açar.
| Takım | Ne açar | Hazırlık | Ürünlerimiz |
|---|---|---|---|
| Kılavuz | Delik içine iç diş | Önce delik açılır: çap = diş çapı − adım | el takımı · makine kılavuzu · boru dişi |
| Pafta | Mil ve çubuk üzerine dış diş | Mil çapı diş çapına eşit ya da çok az altında, ucuna pah kırılır | metrik normal · metrik ince · boru dişi BSP |
Pafta ile çalışırken: ilk iki turda paftanın düz oturduğundan emin olun, her yarım turda geri dönüp talaşı kırın ve çelikte mutlaka kesme yağı kullanın.
MTE metal işleme takımları
MTE kılavuz, pafta, rayba, freze ve matkap gruplarının tamamı aşağıdadır. Ölçü ölçü stok durumu her ürün sayfasının tablosunda verilmiştir; listede olmayan bir ölçü arıyorsanız sorabilirsiniz.
| Ürün | Kapsam |
|---|---|
| Kılavuzlar (iç diş) | |
| 3 lü takım kılavuz DIN 352 | Elde, metrik normal, M2-M22 |
| Son kılavuz DIN 352 | Elde, tek parça bitirme, M3-M20 |
| 2 li takım kılavuz DIN 2181 | Elde, metrik ince, M8-M22 |
| Makine kılavuzu DIN 371C | Düz kanal, normal diş, M3-M12 |
| Makine kılavuzu DIN 376C | Düz kanal, normal diş, M14-M24 |
| Makine kılavuzu DIN 374C | Düz kanal, ince diş, 21 ölçü |
| Helis kanallı kılavuz DIN 371C/376C | Kör delik, normal diş, M2-M16 |
| Helis kanallı kılavuz DIN 374C | Kör delik, ince diş, M8-M20 |
| TiN kaplı kılavuz DIN 371B | Seri imalat, M10 |
| Boru dişi (BSP) | |
| 2 li el kılavuzu DIN 5157 | Elde, G 1/8 - G 3/4 |
| Makine kılavuzu DIN 5156C | Düz kanal, G 1/8 - G 3/4 |
| Helis kanallı kılavuz DIN 5156C | Kör delik, G 1/8 - G 3/4 |
| Pafta lokması DIN 5158B | Dış diş, G 1/8 - G 3/4 |
| Paftalar (dış diş) | |
| Normal pafta DIN 223B | Metrik normal, M3-M30 |
| İnce pafta DIN 223B | Metrik ince, M8-M18 |
| Raybalar | |
| El raybası DIN 206 | H7, elde, 2-18 mm |
| Makine raybası DIN 212 | H7, tezgâhta, 2-13 mm |
| Frezeler | |
| Parmak freze kısa DIN 844 | HSS-E, 2-28 mm |
| Parmak freze uzun DIN 844 | HSS-E, 5-16 mm |
| Havşa freze DIN 335C | 90°, 6,3-31,5 mm |
| Havşa freze DIN 334C | 60°, 20 mm, 3 ağızlı |
| Matkap uçları | |
| Mors konik saplı matkap DIN 345 | 21-32 mm |
| Punta matkabı DIN 333A | 1x3,15 - 10x25 mm |
| Kademeli sac delme matkabı | 4-20 ve 4-30 mm |
| Taşlanmış matkap ucu | 14,2 mm |
Sık sorulan sorular
İnce diş ile normal diş arasındaki fark ne?
Aynı çapta ince dişin adımı küçüktür, birim boyda daha çok diş bulunur. İnce diş titreşimde daha az gevşer ve daha hassas ayar sağlar; normal diş kirli ortamda ve hızlı montajda daha dayanıklıdır.
Milin adımını nasıl belirlerim?
Eşleşeceği somun ya da gövdenin dişi esastır. Mevcut parçanın adımı diş tarağı ile ölçülür; M12 çapta ince adım 1, 1,25 veya 1,5 mm olabilir.
Mil çapı kaç mm olmalı?
Diş çapına eşit ya da çok az altında: M12x1,25 için 12 mm mil kullanılır. İnce dişte kesilen malzeme az olduğundan mili düşürmeye genellikle gerek kalmaz.
İnce dişte pafta daha kolay mı çalışır?
Evet, kesilen malzeme miktarı az olduğu için kuvvet daha düşüktür. Buna karşılık dişler sığ olduğundan eğik başlamak dişi hemen bozar; ilk turlarda dikkat gerekir.
Kesme yağı şart mı?
Çelikte evet. Yağ dişin yüzey kalitesini düzeltir ve paftanın ömrünü uzatır; her yarım turda geri dönerek talaş kırılmalıdır.
Aynı ölçüde kılavuzunuz var mı?
Evet. Metrik ince diş için DIN 2181 el takımları ve DIN 374/C düz ve helis kanallı makine kılavuzlarımız bulunmaktadır.
Pafta kolu dahil mi?
Hayır, lokma tek başına satılır. Standart ölçülerde pafta kolu (mandal) ayrıca temin edilir; lokma dış çapını bildirirseniz uygun kolu önerebiliriz.
