MTE HSS Normal Pafta Lokması DIN 223B Metrik M3-M30

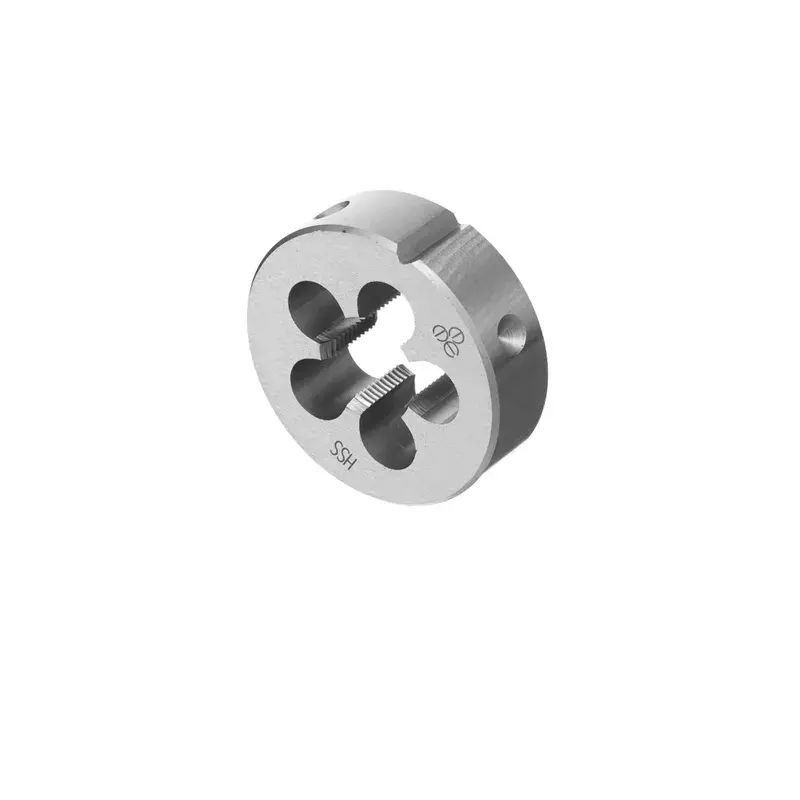

Dış dişin takımı. MTE HSS normal pafta lokması, mil, çubuk ve boru üzerine dış diş (cıvata dişi) açmak için kullanılan DIN 223/B lokmasıdır. Kılavuz deliğin içine diş açar, pafta ise dışına: ikisi birbirinin tamamlayıcısıdır. Yuvarlak gövdesi standart pafta kolu (mandal) içine oturur; yan yüzeydeki ayar yarığı sayesinde diş sıkılığı bir miktar ayarlanabilir. HSS yüksek hız çeliğinden üretilmiştir. M3x0,5 ile M30x3,5 arası 13 metrik normal diş ölçüsünde — kopan cıvatanın yerine diş açmaktan gergi çubuğu imalatına kadar en çok aranan ölçüleri kapsar.
Nerede kullanılır?
Mil ve çubuk üzerine cıvata dişi açma, gergi ve bağlantı çubuğu imalatı, kopan ya da hasar görmüş dişin yenilenmesi, saplama ve ankraj çubuğu hazırlama, tesviye ve bakım atölyeleri, tarım makineleri onarımı, inşaat demiri ve gergi imalatı, okul atölyeleri. Çelik, döküm, pirinç, alüminyum ve termoplastiklerde kullanılır.
Öne çıkanlar
- Mil ve çubuk üzerine dış diş (cıvata dişi) açar
- DIN 223/B yuvarlak pafta lokması
- Standart pafta kolu (mandal) ile kullanılır
- Ayar yarığı ile diş sıkılığı ayarlanabilir
- HSS yüksek hız çeliği
- M3x0,5 ile M30x3,5 arası 13 metrik normal diş ölçüsü
- Kopan cıvatanın yerine diş açmak için pratik çözüm
- Aynı ölçülerde kılavuzlarımız da mevcut
Teknik özellikler
| Marka | MTE |
| Ürün tipi | Yuvarlak pafta lokması (dış diş) |
| Standart | DIN 223/B |
| Malzeme | HSS yüksek hız çeliği |
| Diş tipi | Metrik normal (kaba) diş |
| Ölçü aralığı | M3x0,5 - M30x3,5 (13 ölçü) |
| Kullanım | Elde (pafta kolu ile) |
| Satış birimi | Adet |
Diş ölçüleri
| Diş ölçüsü | Adım | Mil (çubuk) çapı | Üretici kodu | Durum |
|---|---|---|---|---|
| M3x0,5 | 0,5 mm | 3 mm | 110020300 | Stokta |
| M4x0,7 | 0,7 mm | 4 mm | 110020400 | Tedarik süresi sorulmalı |
| M5x0,8 | 0,8 mm | 5 mm | 110020500 | Stokta |
| M6x1 | 1 mm | 6 mm | 110020600 | Stokta |
| M8x1,25 | 1,25 mm | 8 mm | 110020800 | Stokta |
| M10x1,5 | 1,5 mm | 10 mm | 110021000 | Stokta |
| M12x1,75 | 1,75 mm | 12 mm | 110021200 | Stokta |
| M14x2 | 2 mm | 14 mm | 110021400 | Stokta |
| M16x2 | 2 mm | 16 mm | 110021600 | Stokta |
| M18x2,5 | 2,5 mm | 18 mm | 110021800 | Stokta |
| M20x2,5 | 2,5 mm | 20 mm | 110022000 | Stokta |
| M22x2,5 | 2,5 mm | 22 mm | 110022200 | Stokta |
| M30x3,5 | 3,5 mm | 30 mm | 110023000 | Stokta |
Kılavuz mu pafta mı?
Bir vida bağlantısının iki tarafı iki ayrı takımla açılır: kılavuz deliğin içine (somun dişi), pafta mil ve çubuğun dışına (cıvata dişi) diş açar.
| Takım | Ne açar | Hazırlık | Ürünlerimiz |
|---|---|---|---|
| Kılavuz | Delik içine iç diş | Önce delik açılır: çap = diş çapı − adım | el takımı · makine kılavuzu · boru dişi |
| Pafta | Mil ve çubuk üzerine dış diş | Mil çapı diş çapına eşit ya da çok az altında, ucuna pah kırılır | metrik normal · metrik ince · boru dişi BSP |
Pafta ile çalışırken: ilk iki turda paftanın düz oturduğundan emin olun, her yarım turda geri dönüp talaşı kırın ve çelikte mutlaka kesme yağı kullanın.
MTE metal işleme takımları
MTE kılavuz, pafta, rayba, freze ve matkap gruplarının tamamı aşağıdadır. Ölçü ölçü stok durumu her ürün sayfasının tablosunda verilmiştir; listede olmayan bir ölçü arıyorsanız sorabilirsiniz.
| Ürün | Kapsam |
|---|---|
| Kılavuzlar (iç diş) | |
| 3 lü takım kılavuz DIN 352 | Elde, metrik normal, M2-M22 |
| Son kılavuz DIN 352 | Elde, tek parça bitirme, M3-M20 |
| 2 li takım kılavuz DIN 2181 | Elde, metrik ince, M8-M22 |
| Makine kılavuzu DIN 371C | Düz kanal, normal diş, M3-M12 |
| Makine kılavuzu DIN 376C | Düz kanal, normal diş, M14-M24 |
| Makine kılavuzu DIN 374C | Düz kanal, ince diş, 21 ölçü |
| Helis kanallı kılavuz DIN 371C/376C | Kör delik, normal diş, M2-M16 |
| Helis kanallı kılavuz DIN 374C | Kör delik, ince diş, M8-M20 |
| TiN kaplı kılavuz DIN 371B | Seri imalat, M10 |
| Boru dişi (BSP) | |
| 2 li el kılavuzu DIN 5157 | Elde, G 1/8 - G 3/4 |
| Makine kılavuzu DIN 5156C | Düz kanal, G 1/8 - G 3/4 |
| Helis kanallı kılavuz DIN 5156C | Kör delik, G 1/8 - G 3/4 |
| Pafta lokması DIN 5158B | Dış diş, G 1/8 - G 3/4 |
| Paftalar (dış diş) | |
| Normal pafta DIN 223B | Metrik normal, M3-M30 |
| İnce pafta DIN 223B | Metrik ince, M8-M18 |
| Raybalar | |
| El raybası DIN 206 | H7, elde, 2-18 mm |
| Makine raybası DIN 212 | H7, tezgâhta, 2-13 mm |
| Frezeler | |
| Parmak freze kısa DIN 844 | HSS-E, 2-28 mm |
| Parmak freze uzun DIN 844 | HSS-E, 5-16 mm |
| Havşa freze DIN 335C | 90°, 6,3-31,5 mm |
| Havşa freze DIN 334C | 60°, 20 mm, 3 ağızlı |
| Matkap uçları | |
| Mors konik saplı matkap DIN 345 | 21-32 mm |
| Punta matkabı DIN 333A | 1x3,15 - 10x25 mm |
| Kademeli sac delme matkabı | 4-20 ve 4-30 mm |
| Taşlanmış matkap ucu | 14,2 mm |
Sık sorulan sorular
Pafta ile kılavuz arasındaki fark ne?
Kılavuz deliğin içine diş açar (somun dişi), pafta mil ve çubuğun dışına diş açar (cıvata dişi). Bir bağlantının iki tarafı için ikisi de gerekir.
Mil çapı kaç mm olmalı?
Diş çapına eşit ya da çok az altında olmalıdır: M10 diş için 10 mm mil kullanılır, zorlanıyorsa mil 9,85-9,9 mm e düşürülür. Mil çapı diş çapından büyükse pafta girmez.
Milin ucu nasıl hazırlanır?
Ucun 30-45° pah kırılması paftanın düzgün başlamasını sağlar. Pahsız milde pafta eğik başlar ve diş bozuk çıkar.
Pafta neden eğik diş açar?
En sık sebep paftanın ilk turda eğik oturmasıdır. Pafta kolunu iki elle dengeli bastırmak, ilk iki turda düz gittiğinden emin olmak ve milin ucuna pah kırmak gerekir.
Ayar yarığı ne işe yarar?
Lokmanın yan yüzeyindeki yarık ve ayar vidası ile pafta çapı çok az genişletilip daraltılabilir. Böylece dişin somuna göre sıkılığı ayarlanır.
Kesme yağı kullanmak gerekir mi?
Evet. Çelikte kesme yağı dişin yüzey kalitesini belirgin biçimde düzeltir ve pafta ömrünü uzatır. Her yarım turda geri dönüp talaşı kırmak da gerekir.
Paslanmazda kullanılır mı?
HSS pafta paslanmazda kullanılabilir ama zorlanır ve çabuk körelir. Bol kesme yağı, yavaş ilerleme ve sık talaş kırma şarttır.
İnce diş ölçüleriniz var mı?
Evet. Metrik ince diş pafta lokmalarımız M8x1 ile M18x1,5 arasında, boru dişi (BSP) paftalarımız G 1/8 - G 3/4 ölçülerinde bulunmaktadır.
