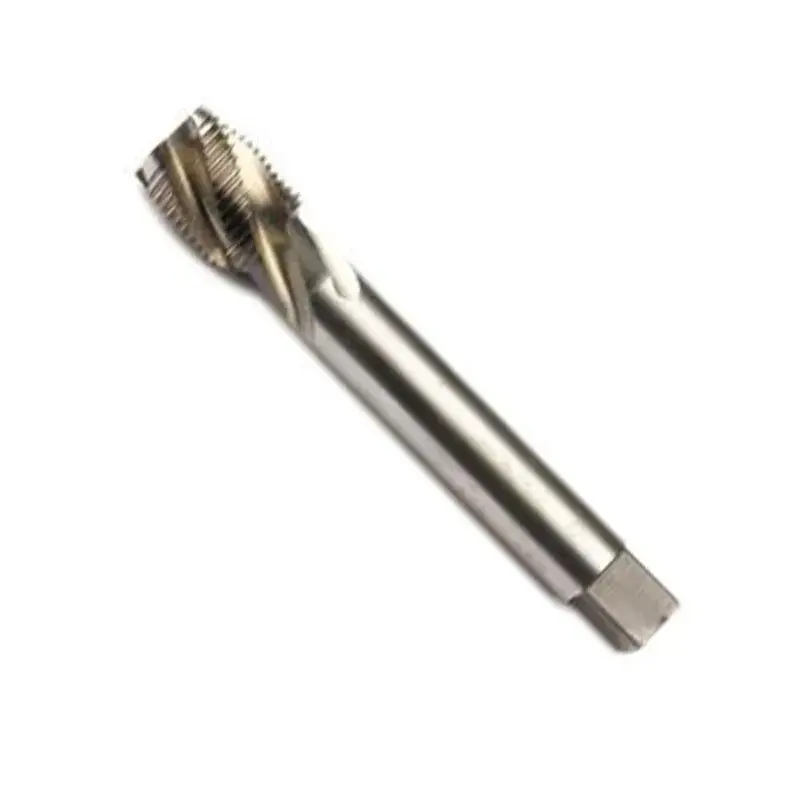

MTE HSSE Helis Kanallı Boru Dişi Makine Kılavuzu DIN 5156C G 1/8 - G 3/4
MTE HSSE helis kanallı boru dişi makine kılavuzu DIN 5156/C, kör delikli gövdelere BSP boru dişi açmak için üretilmiştir. Hidrolik manifoldlar ve valf blokları çoğunlukla kör deliklidir: helis kanal talaşı delik ağzına doğru tahliye ettiği için düz kanalın kaçınılmaz olarak yaşadığı talaş sıkışması ve kırılma riskini ortadan kaldırır. HSSE kobalt katkılı yüksek hız çeliği, boru dişindeki yüksek kesme yükünde sertliğini korur. G 1/8, G 1/4, G 3/8, G 1/2 ve G 3/4 ölçülerinde.
Nerede kullanılır?
Hidrolik manifold ve valf bloğu imalatı, pnömatik gövde ve kapak parçaları, pompa ve vana gövdeleri, kalıp ve aparat imalatı, kör delikli dökme demir ve çelik gövdeler, CNC işleme merkezleri, bakım ve onarım atölyeleri. Delik delip geçiyorsa düz kanallı seçenek daha verimlidir.
Öne çıkanlar
- Helis kanal: kör delikte talaşı delik ağzına geri atar
- BSP boru dişi (55°) makine kılavuzu
- HSSE kobalt katkılı: yüksek kesme yüküne dayanıklı
- DIN 5156/C standardı, beş ölçü: G 1/8 - G 3/4
- Hidrolik manifold ve valf bloğu imalatının takımı
- Matkap tezgâhı ve işleme merkezinde tek geçişte diş
- Kılavuz matkap çapları tabloda (BSP standardı)
- Sağ kesme yönlü
Teknik özellikler
| Marka | MTE |
| Ürün tipi | Helis kanallı boru dişi makine kılavuzu |
| Standart | DIN 5156/C |
| Malzeme | HSSE (kobalt katkılı yüksek hız çeliği) |
| Diş tipi | BSP boru dişi (Whitworth, 55°) |
| Kanal tipi | Helis (burulmuş) kanal |
| Önerilen delik | Kör (dibi kapalı) delik |
| Ölçüler | G 1/8 x 28 · G 1/4 x 19 · G 3/8 x 19 · G 1/2 x 14 · G 3/4 x 14 |
| Kullanım | Makinede (matkap tezgâhı, işleme merkezi) |
| Satış birimi | Adet |
Boru dişi ölçüleri ve kılavuz matkap çapları
| Diş ölçüsü (G) | Kılavuz matkap çapı | Üretici kodu | Durum |
|---|---|---|---|
| G 1/8 x 28 | 8,8 mm | 109420074 | Stokta |
| G 1/4 x 19 | 11,8 mm | 109420053 | Stokta |
| G 3/8 x 19 | 15,25 mm | 109420054 | Stokta |
| G 1/2 x 14 | 19 mm | 109420061 | Stokta |
| G 3/4 x 14 | 24,5 mm | 109420055 | Stokta |
Hangi kılavuzu seçmeliyim?
Kılavuz seçimi üç soruya bakar: elde mi makinede mi çalışacaksınız, diş normal mi ince mi boru dişi mi, ve delik açık mı kör mü. Kör delikte mutlaka helis kanal gerekir: düz kanallı kılavuz talaşı dipte biriktirip kırılır. Açık delikte düz kanal daha verimlidir.
| Kullanım | Standart | Tip | Ürün |
|---|---|---|---|
| Elde, metrik normal diş | DIN 352 | 3 lü takım (ön, orta, son) ya da tek son kılavuz | 3 lü takım kılavuz · son kılavuz |
| Elde, metrik ince diş | DIN 2181 | 2 li takım (ön, son) | 2 li takım kılavuz |
| Elde, boru dişi (BSP) | DIN 5157 | 2 li takım (ön, son) | 2 li el kılavuzu |
| Makinede, normal diş, AÇIK delik | DIN 371C (M3-M12) · DIN 376C (M14-M24) | Düz kanal | DIN 371C M3-M12 · DIN 376C M14-M24 |
| Makinede, normal diş, KÖR delik | DIN 371C / 376C | Helis kanal | helis kanallı M2-M16 |
| Makinede, ince diş, AÇIK delik | DIN 374C | Düz kanal | düz kanallı M8-M30 |
| Makinede, ince diş, KÖR delik | DIN 374C | Helis kanal | helis kanallı M8-M20 |
| Makinede, boru dişi, AÇIK delik | DIN 5156C | Düz kanal | düz kanallı G 1/8-3/4 |
| Makinede, boru dişi, KÖR delik | DIN 5156C | Helis kanal | helis kanallı G 1/8-3/4 |
| Makinede, seri imalat, M10 | DIN 371B | TiN kaplı, uzun ömür | TiN kaplı M10 |
Dış diş (cıvata dişi) açmak için pafta gerekir: metrik normal pafta, metrik ince pafta ve boru dişi pafta lokmalarımıza bakabilirsiniz.
MTE metal işleme takımları
MTE kılavuz, pafta, rayba, freze ve matkap gruplarının tamamı aşağıdadır. Ölçü ölçü stok durumu her ürün sayfasının tablosunda verilmiştir; listede olmayan bir ölçü arıyorsanız sorabilirsiniz.
| Ürün | Kapsam |
|---|---|
| Kılavuzlar (iç diş) | |
| 3 lü takım kılavuz DIN 352 | Elde, metrik normal, M2-M22 |
| Son kılavuz DIN 352 | Elde, tek parça bitirme, M3-M20 |
| 2 li takım kılavuz DIN 2181 | Elde, metrik ince, M8-M22 |
| Makine kılavuzu DIN 371C | Düz kanal, normal diş, M3-M12 |
| Makine kılavuzu DIN 376C | Düz kanal, normal diş, M14-M24 |
| Makine kılavuzu DIN 374C | Düz kanal, ince diş, 21 ölçü |
| Helis kanallı kılavuz DIN 371C/376C | Kör delik, normal diş, M2-M16 |
| Helis kanallı kılavuz DIN 374C | Kör delik, ince diş, M8-M20 |
| TiN kaplı kılavuz DIN 371B | Seri imalat, M10 |
| Boru dişi (BSP) | |
| 2 li el kılavuzu DIN 5157 | Elde, G 1/8 - G 3/4 |
| Makine kılavuzu DIN 5156C | Düz kanal, G 1/8 - G 3/4 |
| Helis kanallı kılavuz DIN 5156C | Kör delik, G 1/8 - G 3/4 |
| Pafta lokması DIN 5158B | Dış diş, G 1/8 - G 3/4 |
| Paftalar (dış diş) | |
| Normal pafta DIN 223B | Metrik normal, M3-M30 |
| İnce pafta DIN 223B | Metrik ince, M8-M18 |
| Raybalar | |
| El raybası DIN 206 | H7, elde, 2-18 mm |
| Makine raybası DIN 212 | H7, tezgâhta, 2-13 mm |
| Frezeler | |
| Parmak freze kısa DIN 844 | HSS-E, 2-28 mm |
| Parmak freze uzun DIN 844 | HSS-E, 5-16 mm |
| Havşa freze DIN 335C | 90°, 6,3-31,5 mm |
| Havşa freze DIN 334C | 60°, 20 mm, 3 ağızlı |
| Matkap uçları | |
| Mors konik saplı matkap DIN 345 | 21-32 mm |
| Punta matkabı DIN 333A | 1x3,15 - 10x25 mm |
| Kademeli sac delme matkabı | 4-20 ve 4-30 mm |
| Taşlanmış matkap ucu | 14,2 mm |
Sık sorulan sorular
Kör delikte boru dişi açmak neden zordur?
Boru dişinde talaş hacmi metrik dişe göre büyüktür. Kör delikte bu talaşın gidecek yeri yoktur; helis kanal olmadan talaş dipte sıkışır ve kılavuz kırılır.
Delik ne kadar derin açılmalı?
İstenen diş boyundan belirgin biçimde fazla: boru dişinde en az bir diş çapı kadar ek derinlik bırakılmalıdır. Manifold tasarımında bu pay zaten hesaplanır.
G 1/4 için kaç mm delik gerekir?
11,8 mm. Beş ölçünün tamamı tabloda verilmiştir.
Düz kanallı seçeneğiniz de var mı?
Evet, aynı beş ölçüde DIN 5156/C düz kanallı boru dişi makine kılavuzlarımız bulunmaktadır; delip geçen deliklerde onlar daha verimlidir.
Alüminyum manifoldda hangi kılavuz iyi sonuç verir?
Alüminyum yapışkan talaş verdiği için helis kanal belirgin biçimde iyidir: talaş kanala sarılmadan dışarı atılır. Bol kesme sıvısı kullanılmalıdır.
Emniyetli kılavuz tutucu şart mı?
Kör delikte evet. Kılavuz dibe dayandığında kavrama kayar; aksi halde hem kılavuz hem işlenen gövde hurdaya çıkar.
Sızdırmazlık nasıl sağlanır?
G dişi silindirik olduğu için keten ve macun, teflon bant, conta ya da O-ring kullanılır. Yüksek basınçlı hidrolikte O-ringli bağlantılar tercih edilir.
