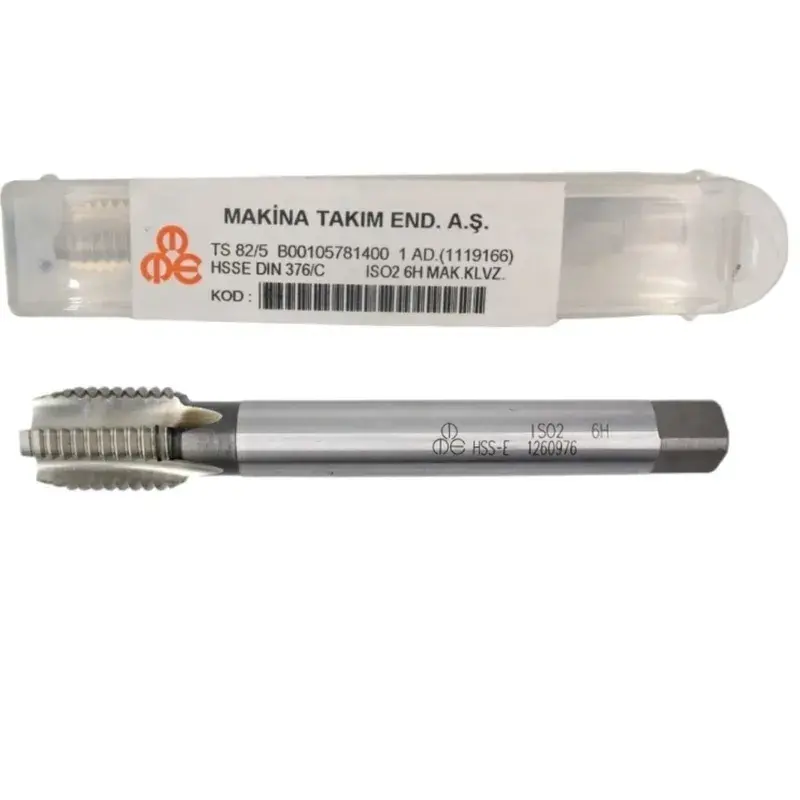

MTE HSSE Düz Kanallı Makine Kılavuzu DIN 376C Normal Diş M14-M24
MTE HSSE düz kanallı makine kılavuzu DIN 376/C, M14 ile M24 arası büyük ölçü metrik normal dişler için makine kılavuzudur. DIN 376, DIN 371 in devamıdır: gövde ve sap daha uzundur, böylece büyük çaplarda gereken yüksek torku güvenle aktarır. HSSE (kobalt katkılı yüksek hız çeliği) yüksek sıcaklıkta sertliğini koruduğu için büyük çaplı dişlerde oluşan ısıya ve aşınmaya dayanıklıdır. Düz kanal talaşı öne ittiği için açık deliklerde en verimli seçimdir. Her ölçünün kılavuz matkap çapı tabloda verilmiştir — bu ölçülerde yanlış delik çapı kılavuzu doğrudan kırar.
Nerede kullanılır?
Ağır makine ve çelik konstrüksiyon imalatı, flanş ve gövde delikleri, iş makinesi ve vinç parçaları, kalıp ve aparat imalatı, gemi ve tersane işleri, enerji ve altyapı imalatı, büyük çaplı cıvata bağlantıları. Kör deliklerde helis kanallı kılavuz tercih edilmelidir.
Öne çıkanlar
- DIN 376/C — M14 ile M24 arası büyük ölçüler
- HSSE kobalt katkılı: yüksek ısı ve aşınma direnci
- Uzun gövde ve sap: büyük çaplarda güvenli tork aktarımı
- Düz kanal, açık (delip geçen) delikler için
- Matkap tezgâhı ve işleme merkezinde tek geçişte diş
- 6 ölçü: M14, M16, M18, M20, M22, M24
- Üretici önerilen matkap çapları doğrulandı ve tabloda verildi
- Sağ kesme yönlü
Teknik özellikler
| Marka | MTE |
| Ürün tipi | Düz kanallı makine kılavuzu |
| Standart | DIN 376/C |
| Malzeme | HSSE (kobalt katkılı yüksek hız çeliği) |
| Diş tipi | Metrik normal (kaba) diş |
| Kanal tipi | Düz kanal |
| Önerilen delik | Açık (delip geçen) delik |
| Kesme yönü | Sağ |
| Ölçü aralığı | M14 - M24 |
| Kullanım | Makinede (matkap tezgâhı, işleme merkezi) |
| Satış birimi | Adet |
Diş ölçüleri ve kılavuz matkap çapları
| Diş ölçüsü | Adım | Kılavuz matkap çapı | Üretici kodu | Durum |
|---|---|---|---|---|
| M14 | 2 mm | 12 mm | 105781400 | Stokta |
| M16 | 2 mm | 14 mm | 105781600 | Stokta |
| M18 | 2,5 mm | 15,5 mm | 105781800 | Stokta |
| M20 | 2,5 mm | 17,5 mm | 105782000 | Stokta |
| M22 | 2,5 mm | 19,5 mm | 105782200 | Stokta |
| M24 | 3 mm | 21 mm | 105782400 | Stokta |
Hangi kılavuzu seçmeliyim?
Kılavuz seçimi üç soruya bakar: elde mi makinede mi çalışacaksınız, diş normal mi ince mi boru dişi mi, ve delik açık mı kör mü. Kör delikte mutlaka helis kanal gerekir: düz kanallı kılavuz talaşı dipte biriktirip kırılır. Açık delikte düz kanal daha verimlidir.
| Kullanım | Standart | Tip | Ürün |
|---|---|---|---|
| Elde, metrik normal diş | DIN 352 | 3 lü takım (ön, orta, son) ya da tek son kılavuz | 3 lü takım kılavuz · son kılavuz |
| Elde, metrik ince diş | DIN 2181 | 2 li takım (ön, son) | 2 li takım kılavuz |
| Elde, boru dişi (BSP) | DIN 5157 | 2 li takım (ön, son) | 2 li el kılavuzu |
| Makinede, normal diş, AÇIK delik | DIN 371C (M3-M12) · DIN 376C (M14-M24) | Düz kanal | DIN 371C M3-M12 · DIN 376C M14-M24 |
| Makinede, normal diş, KÖR delik | DIN 371C / 376C | Helis kanal | helis kanallı M2-M16 |
| Makinede, ince diş, AÇIK delik | DIN 374C | Düz kanal | düz kanallı M8-M30 |
| Makinede, ince diş, KÖR delik | DIN 374C | Helis kanal | helis kanallı M8-M20 |
| Makinede, boru dişi, AÇIK delik | DIN 5156C | Düz kanal | düz kanallı G 1/8-3/4 |
| Makinede, boru dişi, KÖR delik | DIN 5156C | Helis kanal | helis kanallı G 1/8-3/4 |
| Makinede, seri imalat, M10 | DIN 371B | TiN kaplı, uzun ömür | TiN kaplı M10 |
Dış diş (cıvata dişi) açmak için pafta gerekir: metrik normal pafta, metrik ince pafta ve boru dişi pafta lokmalarımıza bakabilirsiniz.
Kılavuz matkap çapı tablosu (metrik normal diş)
Kılavuz çekmeden önce açılacak delik çapı tek bir kuralla bulunur: delik çapı = diş çapı − diş adımı. Delik bu değerden küçük açılırsa kılavuz kırılır, büyük açılırsa diş tam dolmaz ve bağlantı zayıf kalır. İnce dişte aynı kural geçerlidir: M12x1,25 için 12 − 1,25 = 10,75 mm.
| Diş | Adım | Kılavuz matkap çapı |
|---|---|---|
| M2 | 0,4 mm | 1,6 mm |
| M2,5 | 0,45 mm | 2,05 mm |
| M3 | 0,5 mm | 2,5 mm |
| M4 | 0,7 mm | 3,3 mm |
| M5 | 0,8 mm | 4,2 mm |
| M6 | 1 mm | 5 mm |
| M8 | 1,25 mm | 6,75 mm |
| M10 | 1,5 mm | 8,5 mm |
| M12 | 1,75 mm | 10,25 mm |
| M14 | 2 mm | 12 mm |
| M16 | 2 mm | 14 mm |
| M18 | 2,5 mm | 15,5 mm |
| M20 | 2,5 mm | 17,5 mm |
| M22 | 2,5 mm | 19,5 mm |
| M24 | 3 mm | 21 mm |
| M27 | 3 mm | 24 mm |
| M30 | 3,5 mm | 26,5 mm |
Boru dişi (BSP) kılavuz matkap çapları
| Diş | Diş / inç | Kılavuz matkap çapı |
|---|---|---|
| G 1/8 | 28 | 8,8 mm |
| G 1/4 | 19 | 11,8 mm |
| G 3/8 | 19 | 15,25 mm |
| G 1/2 | 14 | 19 mm |
| G 3/4 | 14 | 24,5 mm |
Kılavuz kırılmasının başlıca sebepleri: deliğin küçük açılması · kesme yağı kullanılmaması · talaş boşaltmadan kesintisiz ilerlemek · kılavuzu eğik tutmak · kör delikte dibe dayandıktan sonra zorlamak · kör delikte düz kanallı kılavuz kullanmak.
MTE metal işleme takımları
MTE kılavuz, pafta, rayba, freze ve matkap gruplarının tamamı aşağıdadır. Ölçü ölçü stok durumu her ürün sayfasının tablosunda verilmiştir; listede olmayan bir ölçü arıyorsanız sorabilirsiniz.
| Ürün | Kapsam |
|---|---|
| Kılavuzlar (iç diş) | |
| 3 lü takım kılavuz DIN 352 | Elde, metrik normal, M2-M22 |
| Son kılavuz DIN 352 | Elde, tek parça bitirme, M3-M20 |
| 2 li takım kılavuz DIN 2181 | Elde, metrik ince, M8-M22 |
| Makine kılavuzu DIN 371C | Düz kanal, normal diş, M3-M12 |
| Makine kılavuzu DIN 376C | Düz kanal, normal diş, M14-M24 |
| Makine kılavuzu DIN 374C | Düz kanal, ince diş, 21 ölçü |
| Helis kanallı kılavuz DIN 371C/376C | Kör delik, normal diş, M2-M16 |
| Helis kanallı kılavuz DIN 374C | Kör delik, ince diş, M8-M20 |
| TiN kaplı kılavuz DIN 371B | Seri imalat, M10 |
| Boru dişi (BSP) | |
| 2 li el kılavuzu DIN 5157 | Elde, G 1/8 - G 3/4 |
| Makine kılavuzu DIN 5156C | Düz kanal, G 1/8 - G 3/4 |
| Helis kanallı kılavuz DIN 5156C | Kör delik, G 1/8 - G 3/4 |
| Pafta lokması DIN 5158B | Dış diş, G 1/8 - G 3/4 |
| Paftalar (dış diş) | |
| Normal pafta DIN 223B | Metrik normal, M3-M30 |
| İnce pafta DIN 223B | Metrik ince, M8-M18 |
| Raybalar | |
| El raybası DIN 206 | H7, elde, 2-18 mm |
| Makine raybası DIN 212 | H7, tezgâhta, 2-13 mm |
| Frezeler | |
| Parmak freze kısa DIN 844 | HSS-E, 2-28 mm |
| Parmak freze uzun DIN 844 | HSS-E, 5-16 mm |
| Havşa freze DIN 335C | 90°, 6,3-31,5 mm |
| Havşa freze DIN 334C | 60°, 20 mm, 3 ağızlı |
| Matkap uçları | |
| Mors konik saplı matkap DIN 345 | 21-32 mm |
| Punta matkabı DIN 333A | 1x3,15 - 10x25 mm |
| Kademeli sac delme matkabı | 4-20 ve 4-30 mm |
| Taşlanmış matkap ucu | 14,2 mm |
Sık sorulan sorular
M20 için kaç mm delik açmalıyım?
M20 normal diş adımı 2,5 mm olduğundan delik çapı 20 − 2,5 = 17,5 mm dir. Tablodaki değerler bu kuralla hesaplanmış ve üretici verisiyle doğrulanmıştır.
Bu ölçülerde elde diş çekilir mi?
M14 ve üzerinde elde çekmek çok yorucudur ve kılavuz kırma riski yüksektir. Mümkünse matkap tezgâhında, emniyetli kılavuz tutucu ile çalışılmalıdır.
DIN 371 ile DIN 376 arasındaki fark ne?
Gövde ve sap uzunluğu ile sap ölçüleri farklıdır. DIN 371 kısa seri küçük ölçüler (M3-M12), DIN 376 uzun seri büyük ölçüler (M14 ve üzeri) içindir. Diş profili ikisinde de metrik normaldir.
Büyük çapta diş çekerken ne kadar tork gerekir?
Çap büyüdükçe tork hızla artar: M24 te M12 ye göre birkaç kat tork gerekir. Bu yüzden emniyetli tutucu, bol kesme yağı ve düşük devir (M24 te genellikle 60-120 dev/dak) şarttır.
Kör delikte kullanılabilir mi?
Düz kanal kör delikte talaşı dipte biriktirir ve kılavuzu sıkıştırır. Kör delik için helis kanallı kılavuz gerekir; helis seçeneğimiz M16 ölçüsünde bulunmaktadır.
Paslanmazda kullanılır mı?
HSSE paslanmaz için uygundur ancak devir düşürülmeli ve kesintisiz kesme yağı verilmelidir. Paslanmazda ilerleme durdurulup tekrar başlatılırsa diş sertleşir ve kılavuz aşınır.
Kılavuz dibe dayanırsa ne olur?
Kör delikte dibe dayanan kılavuz anında kırılır. Delik derinliği diş derinliğinden en az bir çap kadar fazla olmalı ve emniyetli tutucu kullanılmalıdır.
